Для вызова экранного меню включите компьютер и монито
* >* Полное отсутствие энергопотребления в выключенном режиме достигается только отключением сетевого кабеля.

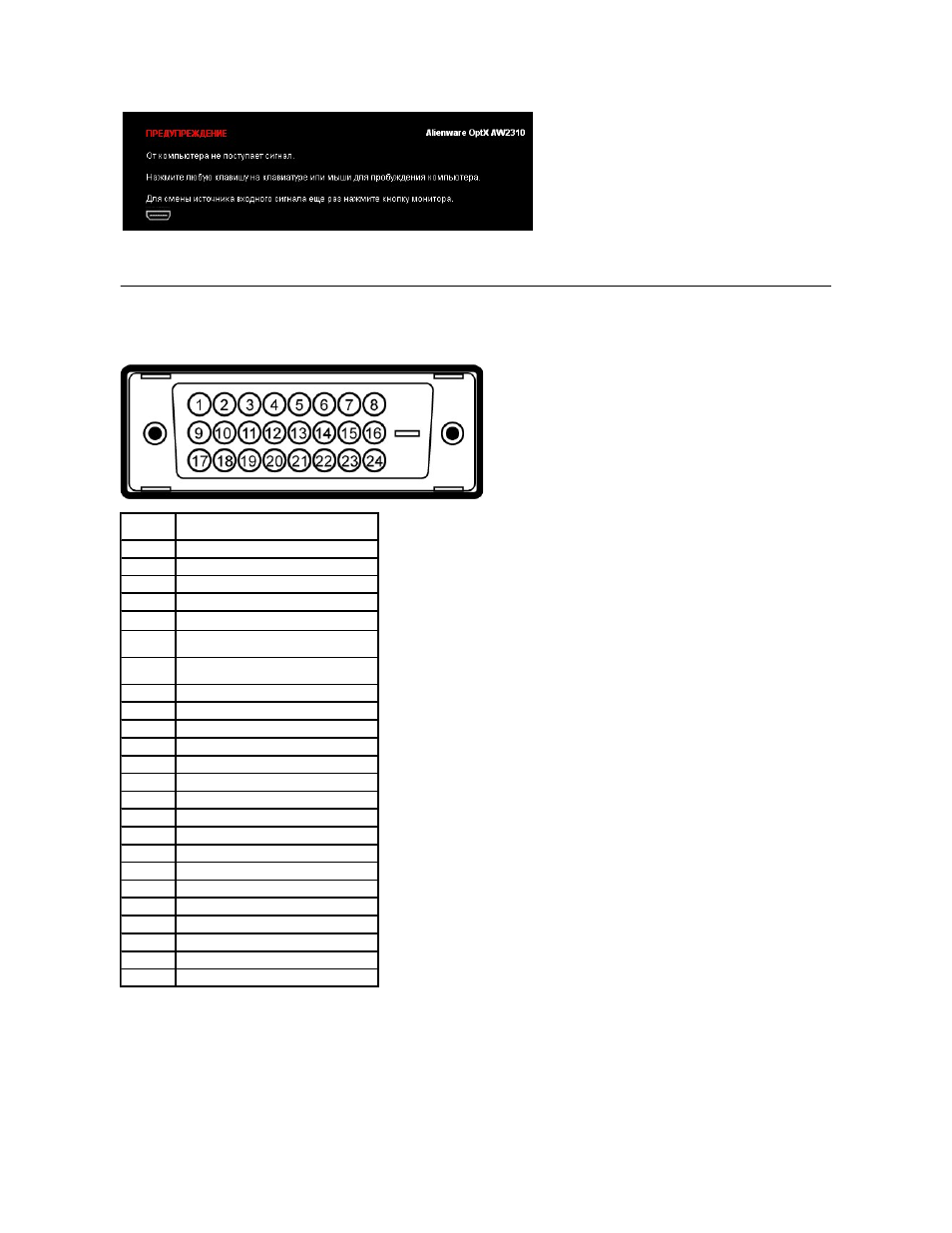

Коммутация контактов
Разъем
DVI
19-контактный разъем HDMI
Номер
контакта
24Сторона-контактного разъема
подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий
TMDS
4
TMDS RX4-
5
TMDS RX4+
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя
данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий
TMDS
12
TMDS RX3-
13
TMDS RX3+
14
Питание
+5 В
15
Самопроверка
16
Определение
"горячего" подключения
17
TMDS RX0-
18
TMDS RX0+
19
Общий
TMDS
20
TMDS RX5-
21
TMDS RX5+
22
Общий
TMDS
23
TMDS, тактовая частота +
24
TMDS, тактовая частота -
