16
О мониторе
О мониторе
17
Активируйте компьютер и монитор для доступа к экранному меню.
ПРИМЕЧАНИЕ. Данный монитор соответствует требованиям
ENERGY STAR
®
.
ПРИМЕЧАНИЕ. Нулевое потребление энергии в выключенном
режиме возможно только при отсоединении кабеля
питания от монитора.

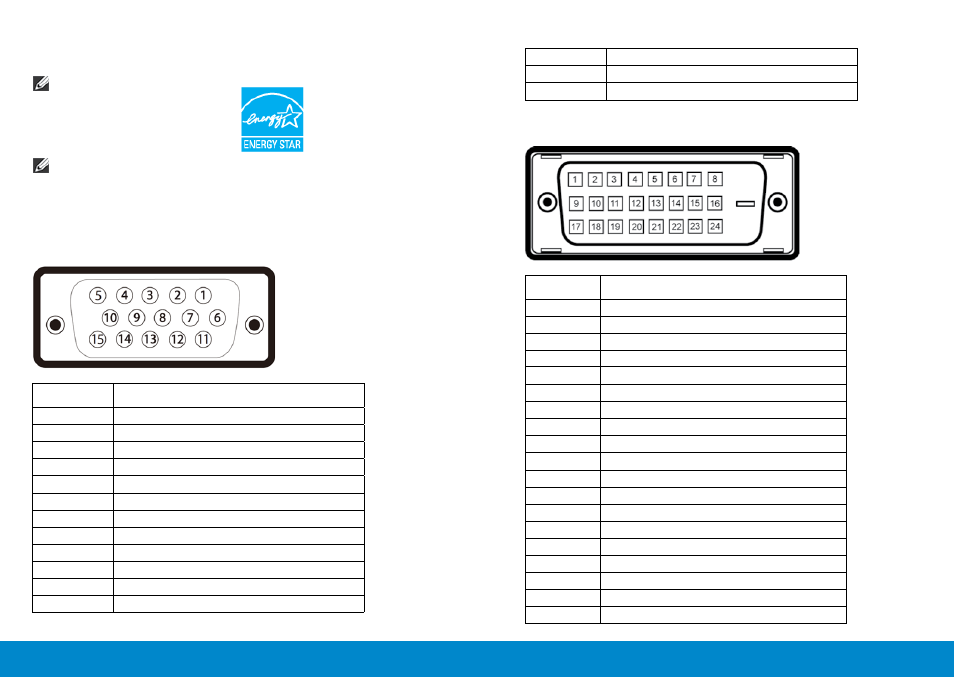

Назначение контактов
Разъем VGA
Номер
контакта
15 контактный разъем подключенного
сигнального кабеля
1
Видео – красный
2
Видео – зеленый
3
Видео – синий
4
GND (земля)
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
Компьютер 5 В/3,3 В
10
GND-sync
11
GND (земля)
12
Данные DDC
13
H-sync
14
V-sync
15
Синхронизация DDC
Разъем DVI
Номер
контакта
24 контактный разъем подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
TMDS Ground
4
Плавающий
5
Плавающий
6
Синхронизация DDC
7
Данные DDC
8
Плавающий
9
TMDS RX1-
10
TMDS RX1+
11
TMDS Ground
12
Плавающий
13
Плавающий
14
Питание +5 В/+3,3 В
15
Самотестирование
16
Обнаружение активного соединения
17
TMDS RX0-
18
TMDS RX0+
19
TMDS Ground
