18

О мониторе О мониторе

19
20 Плавающий
21 Плавающий
22 TMDS Ground
23 TMDS Clock+
24 TMDS Clock-

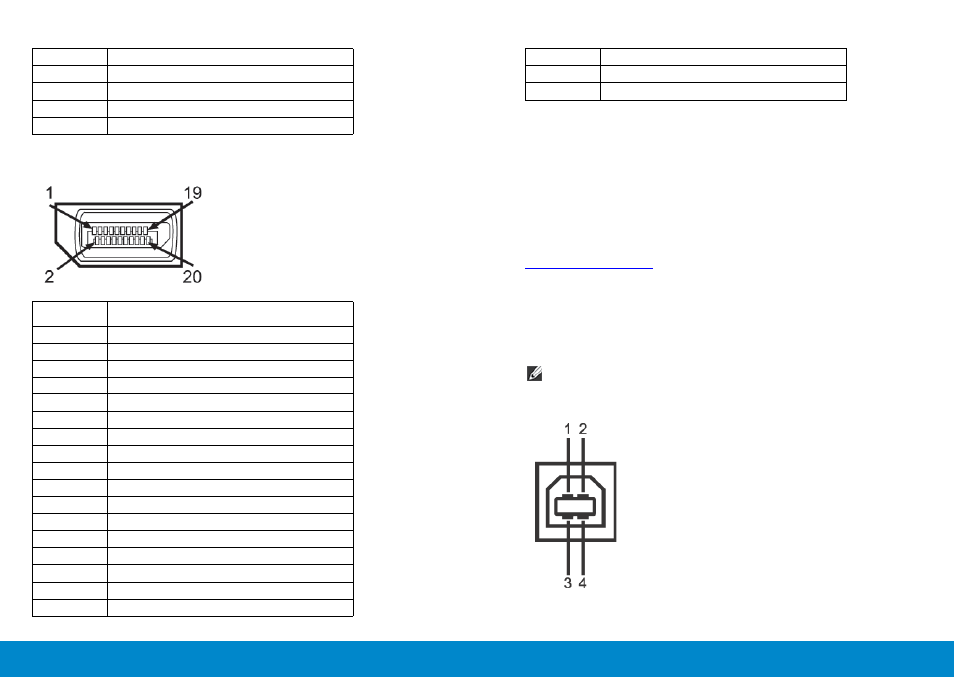

Разъем DisplayPort
Номер
контакта
20 контактный разъем подключенного
сигнального кабеля
1 ML0(p)
2 ЗЕМЛЯ
3 ML0(n)
4 ML1(p)
5 ЗЕМЛЯ
6 ML1(n)
7 ML2(p)
8 ЗЕМЛЯ
9 ML2(n)
10 ML3(p)
11 ЗЕМЛЯ
12 ML3(n)
13 ЗЕМЛЯ
14 ЗЕМЛЯ
15 AUX(p)
16 ЗЕМЛЯ
17 AUX(n)
18 HPD
19 DP_PWR Возврат
20 +3.3V DP_PWR
Функция Plug and Play
Данный монитор можно подключить к любой системе, совместимой
с функцией Plug and Play. Монитор автоматически предоставляет
компьютеру данные идентификации дополнительных функций
отображения (EDID) с помощью протоколов канала отображения данных
(DDC), чтобы система могла сама настроиться и оптимизировать
параметры монитора. В большинстве случаев монитор настраивается
автоматически, а выбрать другие параметры можно самостоятельно.
Подробное описание изменения параметров монитора см. в разделе
Эксплуатация монитора .
Интерфейс универсальной последовательной
шины (USB)
В этом разделе содержится информация о разъемах USB,
расположенных на левой стороне монитора.
ПРИМЕЧАНИЕ. Монитор поддерживает высокоскоростной интер-
фейс USB 2.0
Восходящий разъем USB
