Установка системной платы – Инструкция по эксплуатации Dell Inspiron 1750
Страница 55
16.
Приподнимите системную плату и извлеките ее из компьютера
.
17.
Переверните системную плату
.
18.
Снимите радиатор процессора
(см. раздел
Извлечение радиатора процессора
).
19.
Снимите модуль процессора
(см.
Извлечение модуля процессора
).
20.
Извлеките батарейку типа «таблетка»
(см. раздел
Извлечение батарейки типа «таблетка»
).
Установка системной платы
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Установите на место аккумулятор типа «таблетка»
(см. раздел
Установка батарейки типа «таблетка»
).
3.
Установите модуль процессора
(см.
Установка модуля процессора
).
4.
Установите радиатор процессора
(см. раздел
Установка радиатора процессора
).
5.
Переверните системную плату
.
6.
Совместите резьбовые отверстия на системной плате с резьбовыми отверстиями на основании компьютера
.
7.
Затяните три винта
, которыми системная плата крепится к основанию компьютера.
8.
Подсоедините кабель динамиков и кабель модуля
USB к соответствующим разъемам системной платы.
9.
Установите на место плату дополнительной аккумуляторной батареи
(cм.
Установка платы дополнительной аккумуляторной батареи
).
10.
Установите на место плату устройства чтения
ExpressCard (смотрите раздел
Установка платы устройства чтения
ExpressCard
).
11.
Установите опору для рук
(см. раздел
Установка опоры для рук
).
12.
Установите плату
Bluetooth (см.
Установка карты
Bluetooth
).
13.
Установите клавиатуру
(см. раздел
Установка клавиатуры
).
14.
Установите крышку центральной панели
(см. раздел
Установка крышки центральной панели
).
15.
Установите мини
-плату (см.
Замена мини
-платы
).

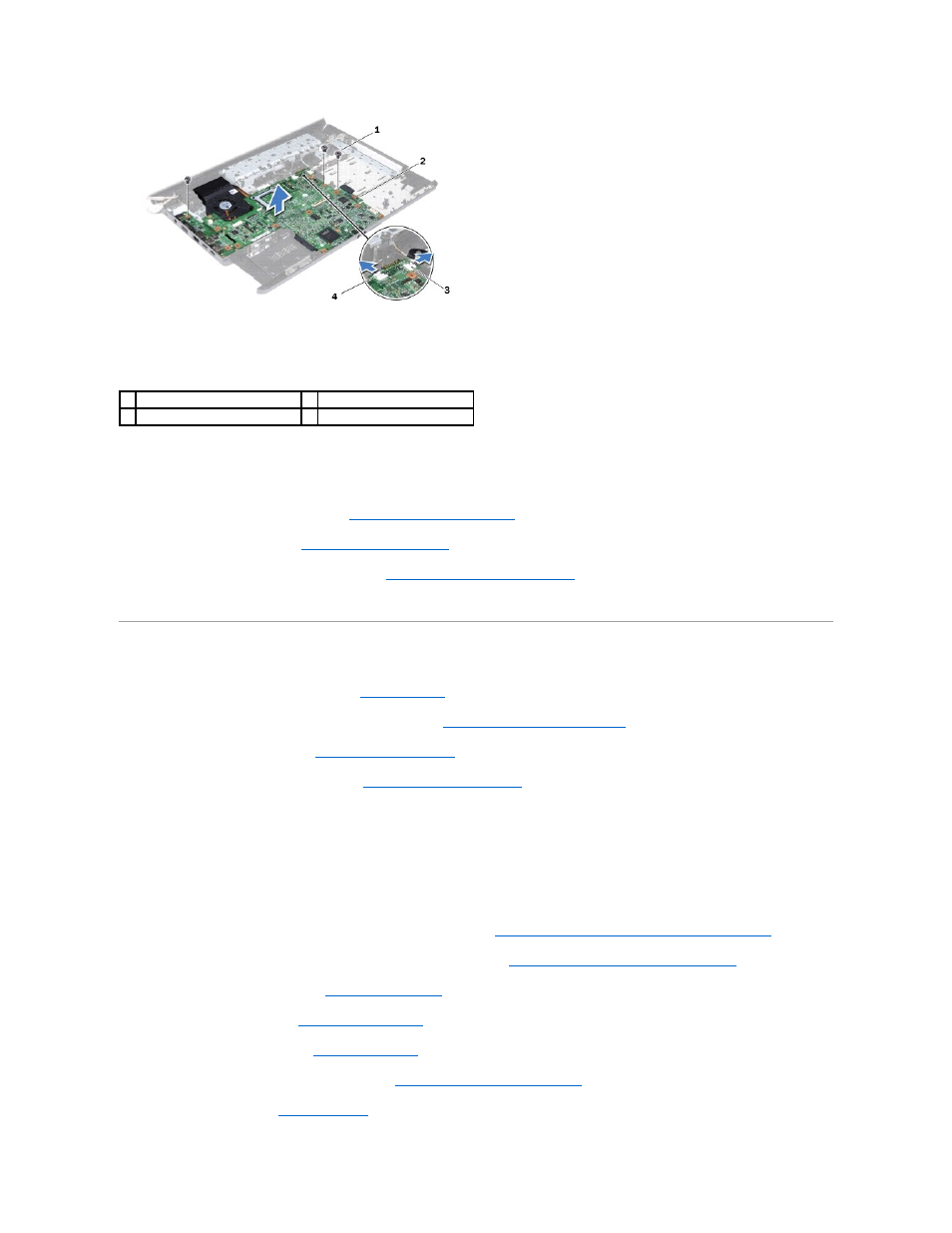

1 винты (3)
2 системная плата
3 разъем кабеля модуля USB
4 разъем кабеля динамика
