Замена мини
-платы
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Извлеките новую мини
-плату из упаковки.
3.
Вставьте мини
-плату под углом 45 градусов в соответствующий разъем на системной плате.
4.
Надавите на другую сторону мини
-платы, чтобы она вошла в слот системной платы, и затяните винты, которыми мини-плата крепится к разъему
системной платы
.
5.
Подсоедините антенные кабели к мини
-плате. В приведенной ниже таблице описывается схема цветов антенных кабелей мини-платы,
поддерживаемой компьютером
.
6.
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте
.
7.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).
8.
Установите аккумулятор
(см. раздел
Установка аккумулятора
).
9.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководстве по технологиям Dell.
Вернуться на страницу «Содержание»
ВНИМАНИЕ
!
Извлеченную из компьютера мини
-плату следует хранить в защитной антистатической упаковке (см. раздел «Защита от
электростатического разряда» в инструкциях по технике безопасности
, прилагаемых к компьютеру).
ВНИМАНИЕ
!
Приложив небольшое усилие
, осторожно установите плату на место. Если приложить слишком большое усилие, можно
повредить разъем
.
ВНИМАНИЕ
!
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и системной плате и измените направление установки платы
.
ВНИМАНИЕ
!
Во избежание повреждения мини
-платы не разрешается размещать кабели под платой.

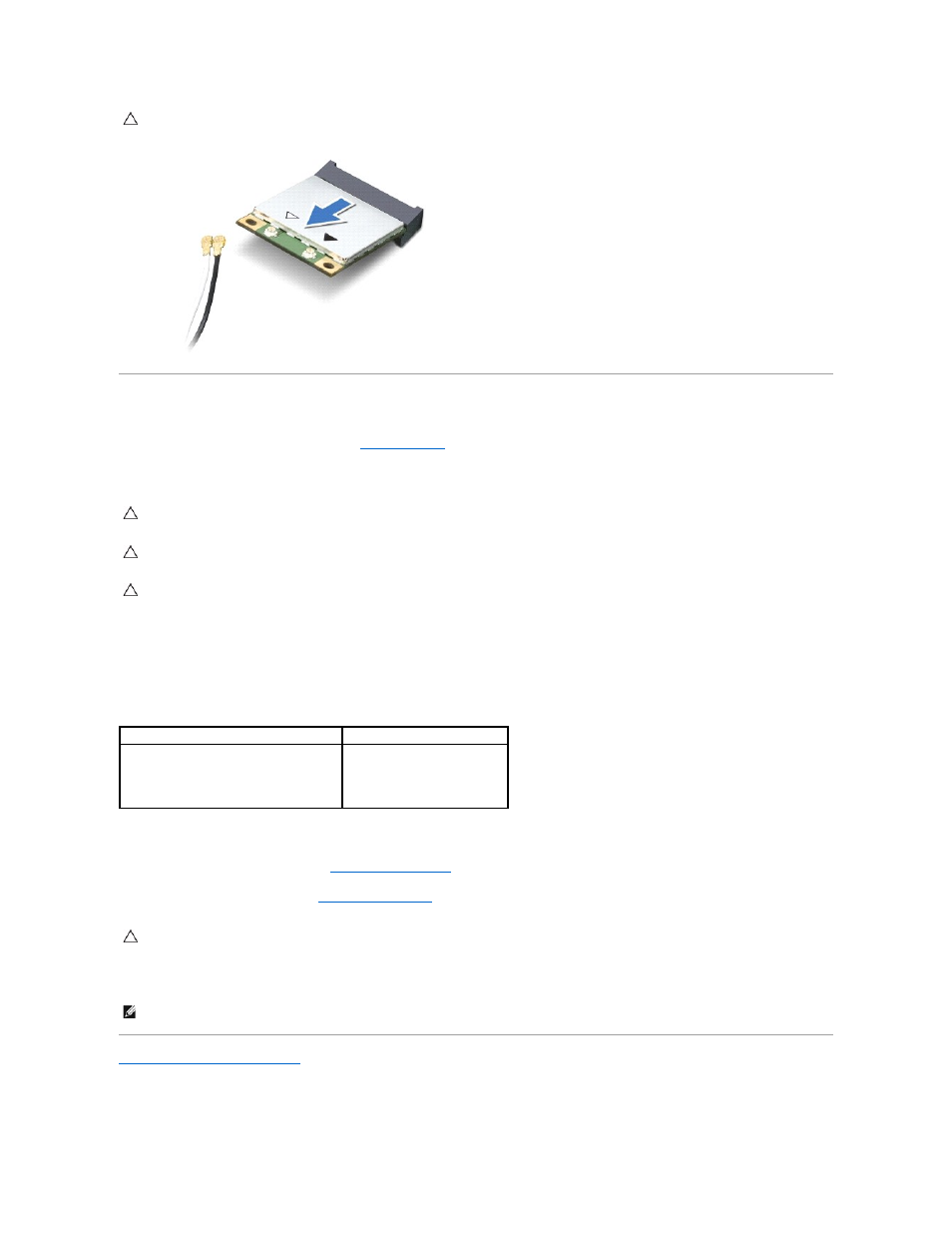

Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
белый
черный
ВНИМАНИЕ
!
Перед включением компьютера затяните все винты и убедитесь
, что ни один винт не остался случайно внутри корпуса. В
противном случае можно повредить компьютер
.
ПРИМЕЧАНИЕ
.
При установке платы связи другого производителя необходимо установить соответствующие драйверы и утилиты
. Общую
информацию о драйверах смотрите в Руководстве по технологиям
Dell.
