Установка опоры для рук – Инструкция по эксплуатации Dell Inspiron 1750
Страница 47
16.
Начиная с правого
/левого края опоры для рук, пальцами отсоедините опору для рук от основания компьютера.
17.
Приподнимите опору для рук и снимите ее с основания компьютера
.
Установка опоры для рук
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Совместите опору для рук с основанием компьютера и аккуратно установите ее
.
3.
Затяните три винта на опоре для рук
.
4.
Подсоедините кабель платы кнопки питания и кабель сенсорной панели к соответствующим разъемам на системной плате
.
5.
Проложите кабели антенны мини
-платы и подведите их через слот к нижней панели компьютера.
6.
Подсоедините кабель дисплея
, кабель камеры и кабель платы Bluetooth к соответствующим разъемам на системной плате.
7.
Установите клавиатуру
(см. раздел
Установка клавиатуры
).
8.
Установите крышку центральной панели
(см. раздел
Установка крышки центральной панели
).
9.
Затяните одиннадцать винтов на нижней панели компьютера
.
10.
Проложите антенные кабели мини
-платы по направляющим в нижней части компьютера и установите на место мини-плату (см.
Замена мини
-
платы
).
11.
Установите модуль
(или модули) памяти (см. раздел
Установка модуля
(или модулей) памяти
).
12.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).
13.
Установите оптический дисковод
(см. раздел
Установка оптического дисковода
).
14.
Установите жесткий диск
(см. раздел
Установка жесткого диска
).
15.
Установите аккумулятор
(см. раздел
Установка аккумулятора
).

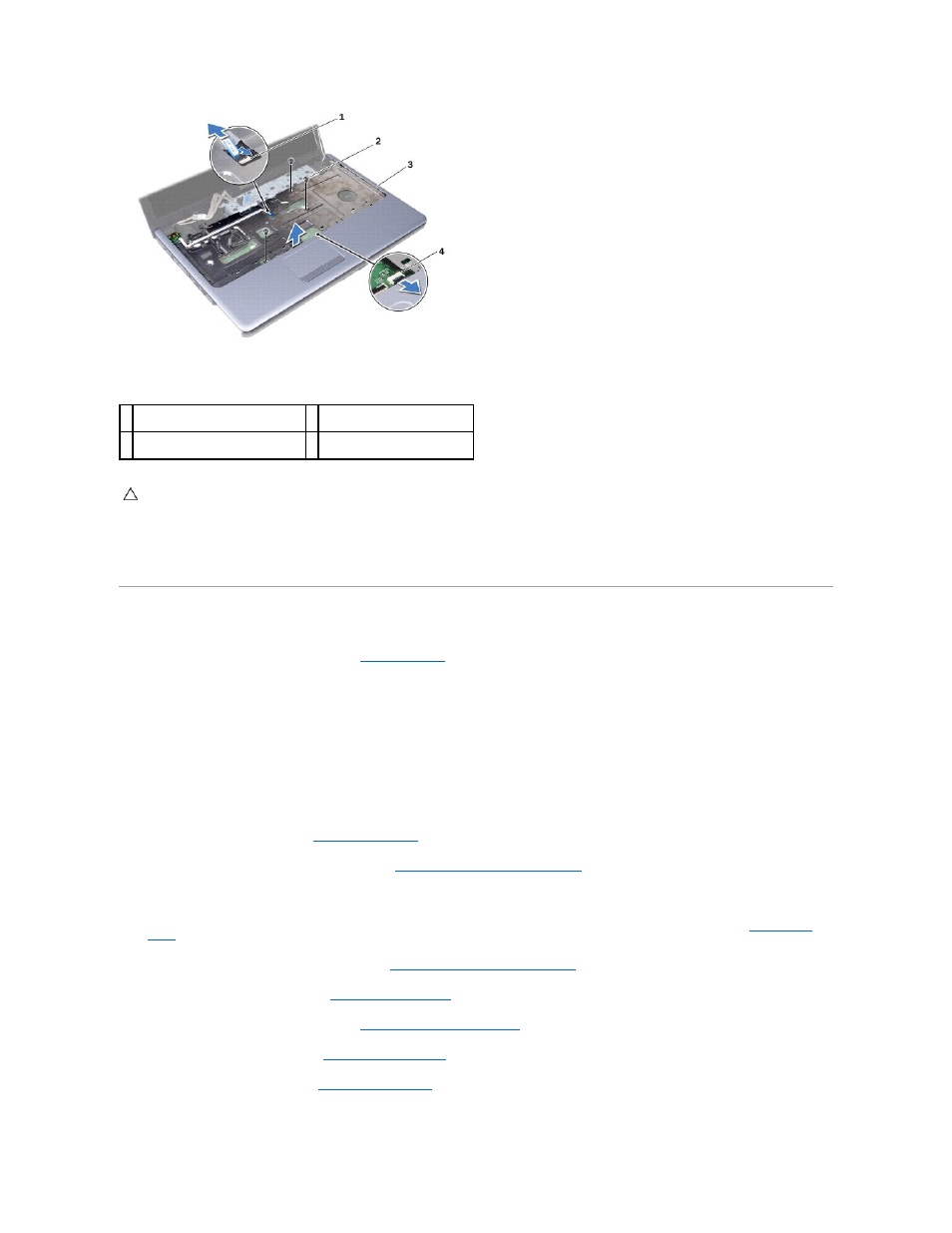

1 разъем кабеля платы кнопки
питания
2 винты (3)
3 упор для рук
4 разъем кабеля сенсорной
панели
ВНИМАНИЕ
!
Осторожно отсоедините опору для рук от основания компьютера
, стараясь не повредить ее.
