Обзор системы
Системы Dell™ PowerEdge™ 6850 Руководство пользователя
Элементы и индикаторы передней панели
Элементы и индикаторы задней панели
Кодовые сигналы индикатора электропитания
Устройства для защиты по питанию
Получение технической поддержки
В данном разделе описаны основные аппаратные и программные возможности и характеристики системы и приведена информация об индикаторах
,
расположенных на передней и задней панелях системы
. Кроме того, в нем содержится информация о других документах, которые могут быть полезны
при настройке системы
, и о порядке получения технической поддержки.
Индикаторы на лицевой панели
На дополнительной лицевой панели
, блокирующей систему, расположен индикатор состояния системы. Индикатор состояния системы светится синим,
когда система работает нормально
, и становится желтым, когда в системе возникает та или иная проблема, связанная с блоками питания,
вентиляторами
, температурой корпуса или жесткими дисками.
В
перечислены возможные варианты показаний индикаторов системы. Каждое показание соответствует определенному событию,
произошедшему в системе
.
Таблица
1-1. Индикация состояния системы

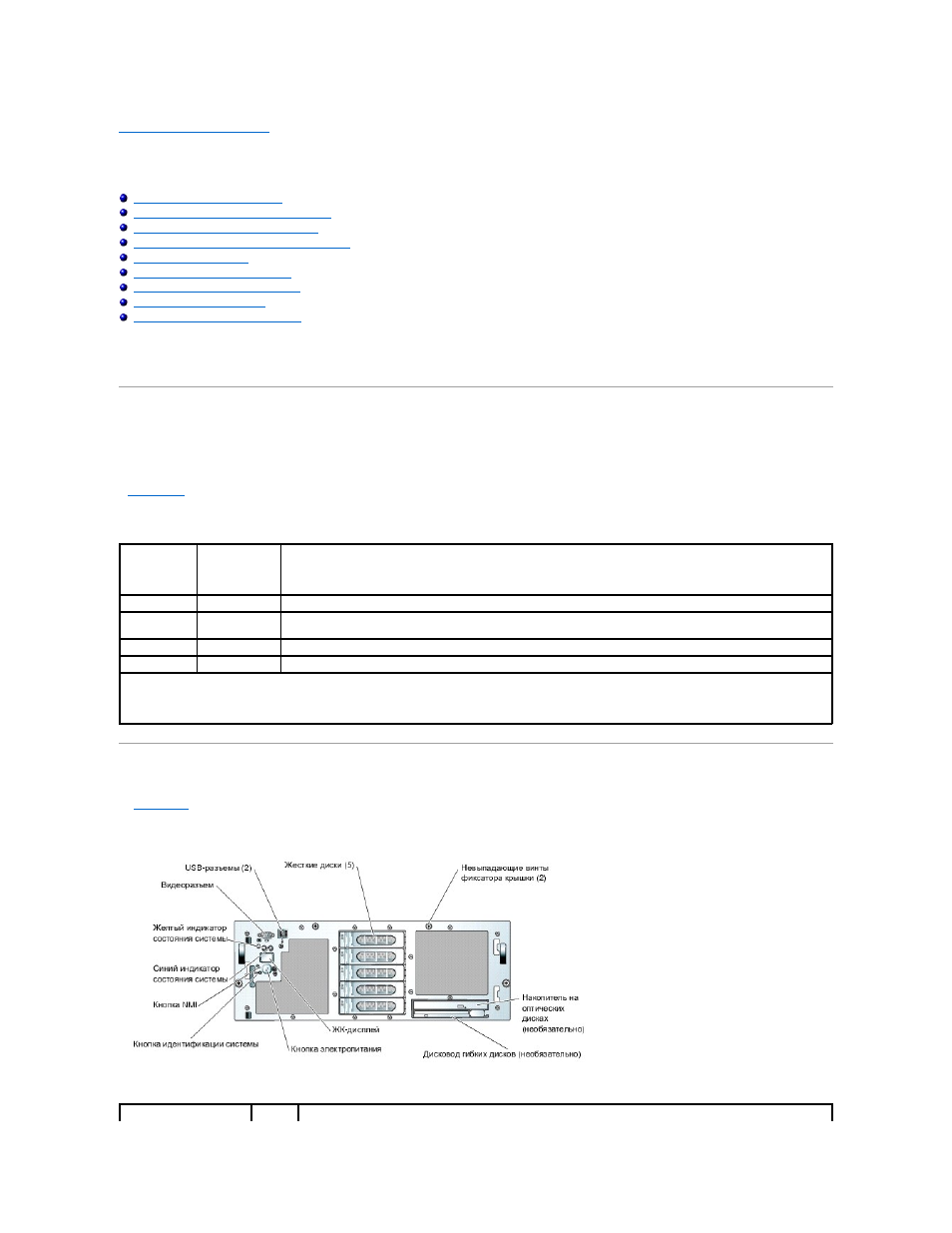

Элементы и индикаторы передней панели
изображены элементы управления, индикаторы и разъемы, расположенные под дополнительной лицевой панелью на передней панели
системы
.
Рисунок
1-1. Элементы и индикаторы передней панели
Таблица
1-2. Светодиодные индикаторы, кнопки и разъемы на передней панели
Синий
индикатор
Желтый
индикатор
Описание
Не горит
Не горит
Нет питания системы
.
Не горит
Мигает
Система обнаружила ошибку
. Дополнительную информацию см. в документе Installation and Troubleshooting Guide
(Руководство по установке системы и устранению неисправностей).
Горит
Не горит
Питание включено
, система в рабочем состоянии.
Мигает
Не горит
Индикатор активирован для идентификации системы в стойке
.
ПРИМЕЧАНИЕ
.
Во время идентификации системы синий индикатор всегда мигает
, д а ж е если обнаружена ошибка. По завершении идентификации
системы синий индикатор перестает мигать
, а желтый начинает мигать снова.
