Кодовые сигналы индикаторов жестких дисков
SCSI
Если активирован
RAID, два индикатора в каждом отсеке жестких дисков предоставляют информацию о состоянии жестких дисков SCSI. RAID можно
включить с помощью
ROMB или посредством платы RAID, подключенной к объединительной плате. См.
. Индикатор
включенного питания
/сбоя жесткого диска контролируется с помощью встроенного микропрограммного обеспечения объединительной платы SCSI.

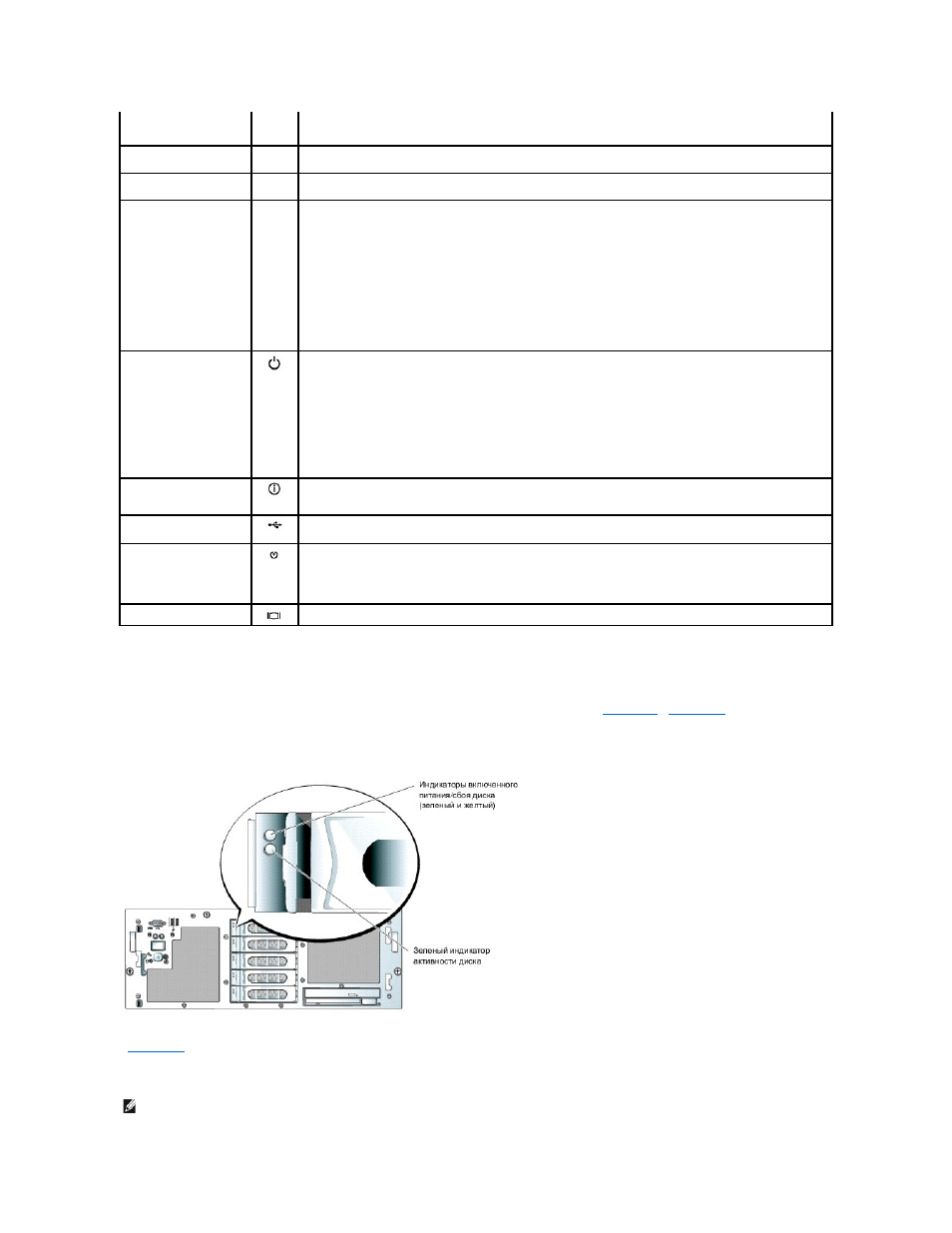

Рисунок
1-2. Индикаторы жестких дисков SCSI
В
перечислены показания индикаторов дисков. Каждое показание соответствует тому или иному связанному с диском событию,
произошедшему в системе
. Например, при сбое жесткого диска будет выдаваться показание "сбой диска". После выбора диска для снятия будет
отображаться показание
"диск готовится к снятию", а затем - "диск готов к установке или снятию". После установки диска, предназначенного для
замены
, появится показание "подготовка диска к работе", а затем - "диск работает".
Индикатор
, кнопка или
разъем
Значок
Описание
Синий индикатор
состояния системы
Не работает
, если лицевая панель не установлена. На ЖК-дисплее отображается состояние системы.
Желтый индикатор
состояния системы
Не работает
, если лицевая панель не установлена. На ЖК-дисплее отображается состояние системы.
ЖК
-дисплей
Отображает системный идентификатор
, информацию о состоянии и сообщения о системных ошибках.
В нормальном режиме работы ЖК
-дисплей светится. Мигание ЖК-дисплея синим цветом при идентификации
конкретной системы может быть вызвано как программным обеспечением для управления системой
, так и
нажатием кнопок идентификации
, расположенных на передней и задней панелях.
ЖК
-дисплей светится желтым цветом, когда в системе возникает проблема, связанная с блоками питания,
вентиляторами
, температурой или жесткими дисками.
ПРИМЕЧАНИЕ
.
Если система подключена к источнику переменного тока и обнаружена ошибка
, ЖК-дисплей
мигает желтым цветом независимо от того
, включено ли питание системы.
Индикатор включенного
питания
, кнопка
электропитания
Когда система включена
, загорается индикатор включенного питания. Индикатор включенного питания
мигает
, если в систему подается питание, но система при этом не включена.
Кнопка электропитания контролирует подачу в систему постоянного тока
.
ПРИМЕЧАНИЕ
.
Если система работает под управлением
ACPI-совместимой операционной системы и
отключается с помощью кнопки электропитания
, перед отключением питания система выполнит
соответствующую процедуру завершения работы
. Если ACPI-совместимая операционная система не
используется
, питание отключается сразу же после нажатия кнопки электропитания.
Кнопка идентификации
системы
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной системы в
стойке
. При нажатии одной из этих кнопок синие индикаторы состояния системы на передней и задней
панелях начнут мигать и будут мигать до повторного нажатия одной из этих кнопок
.
USB-разъемы
Предназначены для подключения к системе устройств
, совместимых с интерфейсом USB 2.0.
Кнопка
NMI
Используется для устранения проблем в программном обеспечении и драйвере устройства при работе
определенных операционных систем
. Эту кнопку можно нажать, используя конец канцелярской скрепки.
Используйте эту кнопку только по указанию специалиста службы технической поддержки или в соответствии с
документацией по операционной системе
.
Видеоразъем
Служит для подключения монитора к системе
.
ПРИМЕЧАНИЕ
.
Если
RAID-контроллер отсутствует, при наличии питания диска зеленый индикатор включенного питания/сбоя светится. Во время
обращения системы к жесткому диску индикатор активности диска тоже будет мигать
.
