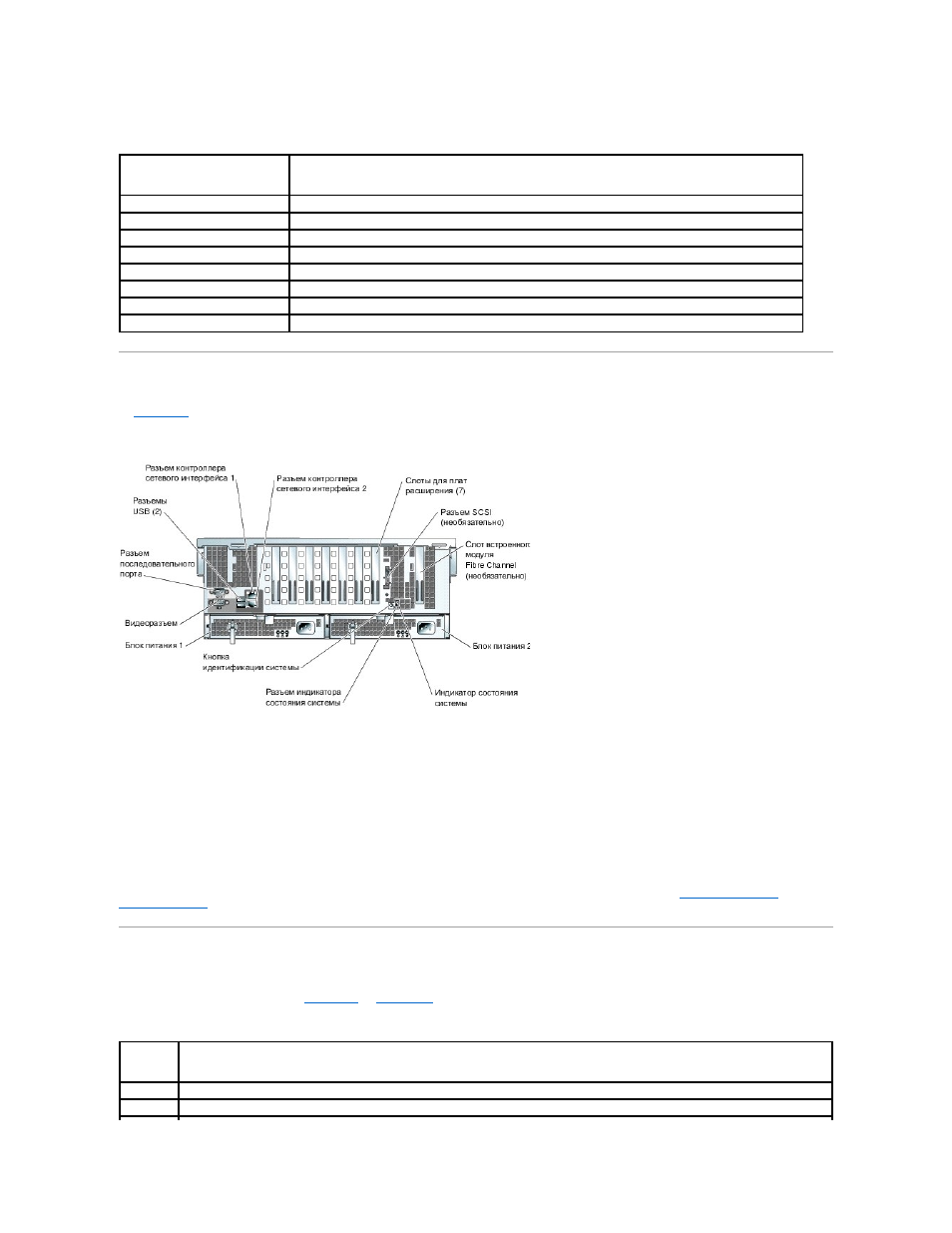

Элементы и индикаторы задней панели
показаны элементы управления, индикаторы и разъемы, расположенные на задней панели системы.
Рисунок
1-3. Элементы и индикаторы на задней панели
Подключение внешних устройств
Подключая к системе внешние устройства
, соблюдайте следующие рекомендации:
l
Для правильной работы большинства устройств необходимо подключить их к определенному разъему и установить соответствующие драйверы
.
Драйверы устройств обычно поставляются с операционной системой или с самим устройством
. Ознакомьтесь с инструкциями по их установке и
настройке в документации
, прилагаемой к устройству.
l
Подключение внешних устройств допускается только при выключенной системе
. Прежде чем включить систему, включите внешние устройства
(если только в документации по устройству не предписывается иное).
Более подробную информацию о разъемах см
. в документе Installation and Troubleshooting Guide (Руководство по установке системы и устранению
неисправностей
). Информацию о включении, отключении и настройке разъемов и портов ввода-вывода см. в разделе "
Работа с программой
настройки системы
".
Кодовые сигналы индикатора электропитания
Кнопка электропитания на передней панели системы управляет подачей напряжения на блоки питания системы
. Индикатор питания отображает
состояние подачи электропитания
(см.
). В
содержится перечень кодов индикатора кнопки электропитания.
Таблица
1-4. Индикаторы кнопки электропитания
Состояние
Показание индикатора
Идентификация диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Диск готовится к снятию
Зеленый индикатор включенного питания
/сбоя мигает два раза в секунду.
Диск готов к установке или снятию
Ни один индикатор диска не горит.
Подготовка диска к работе
Зеленый индикатор включенного питания
/сбоя светится.
Предполагается сбой диска
Индикатор включенного питания
/сбоя медленно мигает, чередуя зеленый свет, желтый свет и выключение.
Сбой диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Восстановление диска
Зеленый индикатор включенного питания
/сбоя медленно мигает.
Диск работает
Зеленый индикатор включенного питания
/сбоя светится.
Индикатор
Функция
Горит
Указывает
, что в систему подается питание и она находится в рабочем состоянии.
Не горит
Указывает
, что в систему не подается питание.
