Установка и удаление компонентов
87
9 Прежде чем закрывать удерживающую дверцу платы, убедиться в выполнении следующих
условий:
• верхние части всех плат расширения и заглушек располагаются на одном уровне с
направляющей;
• вырез в верхней части платы или заглушки попадает на винт крепления к направляющей.
10 Закрыть удерживающую дверцу платы, защелкнув ее на место.
ВНИМАНИЕ: Нельзя прокладывать кабели через платы расширения или под ними. Если кабели
проложены поверх плат, корпус компьютера может не закрыться. Кроме того, это может
повредить оборудование.
11 Присоединить к плате все необходимые кабели.
Информацию о подключении кабелей см. в документации по плате, поставляемой с платой.
ВНИМАНИЕ: Сначала подключить сетевой кабель к сетевому устройству, а затем – к компьютеру.

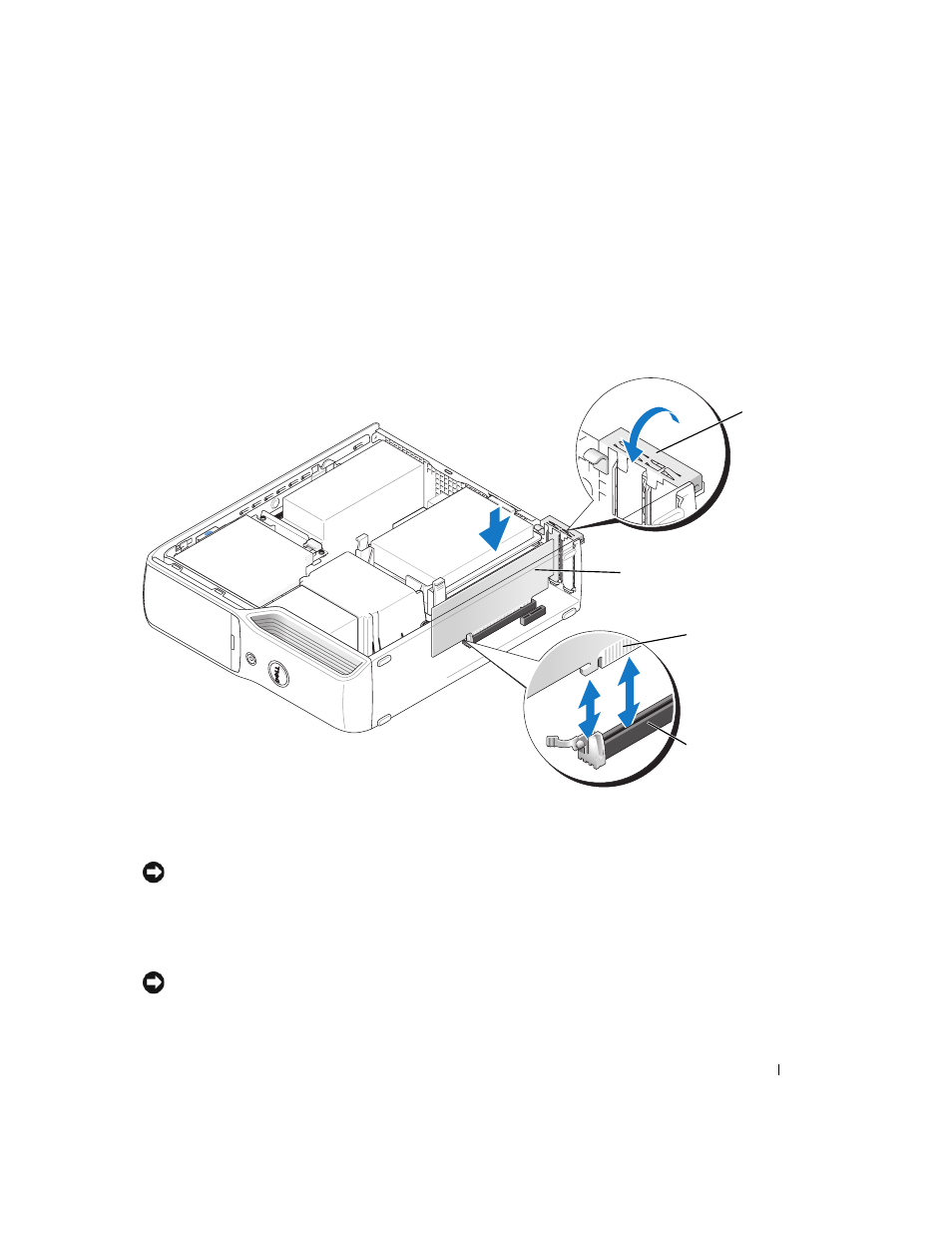

1
кронштейн
2
плата PCI Express
3
краевой соединитель
4
разъем платы
3
4
2
1
