Установка и использование компьютера 19
Подключение двух мониторов
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых процедур этого раздела ознакомьтесь
с инструкциями по технике безопасности, приведенными в документе Информационное
руководство по продуктам.
Подключение двух мониторов
ПРИМЕЧАНИЕ: При установки дополнительной видеоплаты встроенная видеоплата
отключается. При отключении порт встроенной видеоплаты закрывается колпачком.
Не удаляйте этот колпачок для подключения монитора. Монитор не будет работать.
ПРИМЕЧАНИЕ: Не следует подключать монитор непосредственно к разъему DMS-59 на
видеоплате. Воспользуйтесь для подключения монитора Y-образным кабельным адаптером
DMS-59 к VGA или DMS-59 к DVI.
Если в вашем компьютере установлена дополнительная видеоплата, поддерживающая работу с двумя
мониторами, следуйте приведенным ниже инструкциям для подсоединения и включения мониторов.
В этих инструкциях объясняется процедура подключения одного или двух мониторов с разъемами VGA
ИЛИ одного или двух мониторов с разъемами DVI.
1 Выполните инструкции раздела “Перед началом работы” на стр. 73.
2 Подключите разъем DMS-59 двойного Y-образного кабельного VGA-адаптера или двойного
Y-образного кабельного DVI-адаптера к задней панели компьютера.
3 Подключите кабели мониторов к соответствующим разъемам кабельных адаптеров, как показано
ниже.

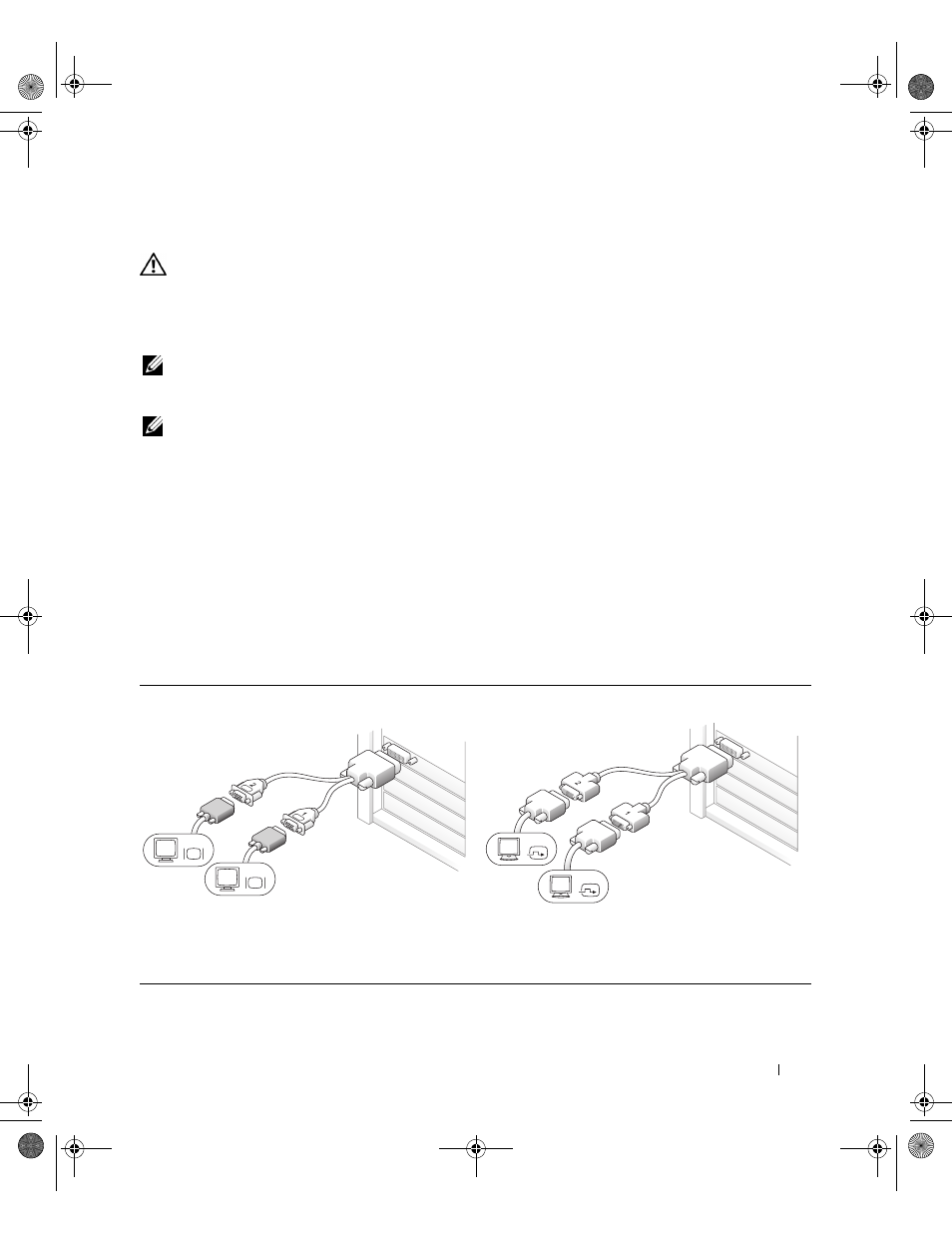

Двойной Y-образный кабельный VGA-адаптер
Если ваша видеоплата оснащена разъемом DMS-59,
то для подключения к компьютеру одного или двух
мониторов VGA используйте соответствующий
двойной Y-образный кабельный VGA-адаптер.
Двойной Y-образный кабельный DVI-адаптер
Если ваша видеоплата оснащена разъемом DMS-59,
то для подключения к компьютеру одного или двух
мониторов DVI используйте соответствующий
двойной Y-образный кабельный DVI-адаптер.
VGA
VGA DVI
DVI
