Установка и использование компьютера
17

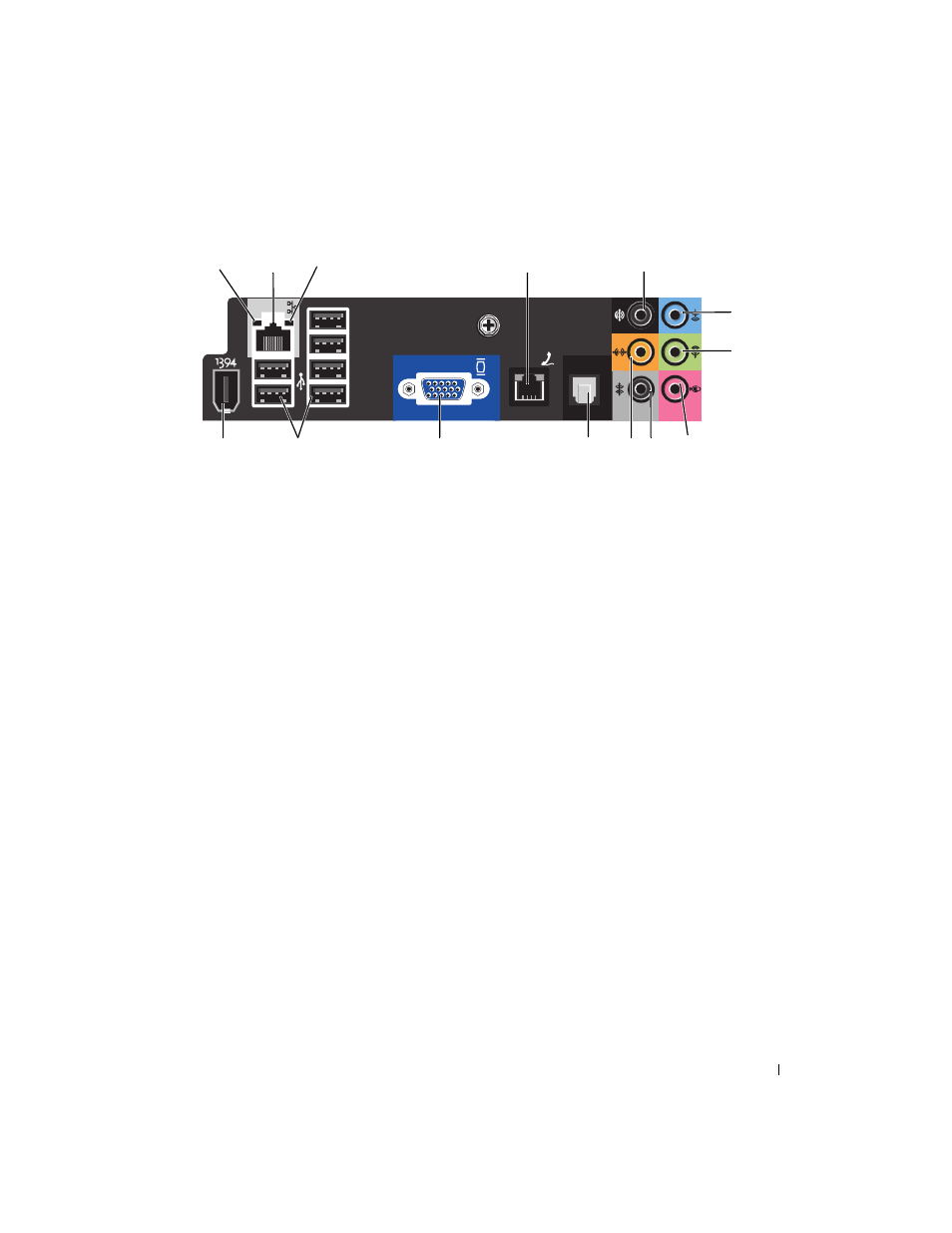

Разъемы ввода-вывода на задней панели
1
2
4
10
3
5
6
7
11
12
13
14
9
8
1
индикатор целостности
канала связи
• Зеленый сигнал – хорошее соединение между компьютером и сетью
со скоростью 10 Мб/с.
• Оранжевый сигнал – хорошее соединение между компьютером и сетью
со скоростью 100 Мб/с.
• Сигнал отсутствует – компьютер не обнаружил физического соединения
с сетью.
2
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному устройству,
необходимо подключить один конец кабеля к сетевому разъему или
сетевому/широкополосному устройству. Другой конец сетевого кабеля
необходимо подключить к разъему сетевого адаптера, расположенному на
задней панели компьютера. Щелчок указывает, что кабель надежно подключен.
ПРИМЕЧАНИЕ: Телефонный кабель не должен включаться в сетевой
разъем.
На компьютерах с платой сетевого разъема используется разъем на этой плате.
Для сети рекомендуется применять проводку и разъемы категории 5. Если
используется проводка Категории 3, для обеспечения надежной работы
необходимо установить скорость сети 10 Мбит/с.
3
индикатор
активности сети
Желтый мигающий индикатор указывает на то, что компьютер передает или
принимает данные по сети. При интенсивном сетевом трафике может казаться,
что этот индикатор горит непрерывно.
4
разъем модема
Разъем модема используется для подключения компьютера к Интернету.
5
аудиоразъем объемного
звучания для тыловой
акустики
Черный аудиоразъем объемного звучания используется для подключения
многоканальных громкоговорителей.
6
разъем линейного
входа
Голубой разъем линейного входа служит для подключения звукозаписывающих
и проигрывающих устройств, например кассетного проигрывателя,
проигрывателя компакт-дисков или видеомагнитофона.
На компьютерах со звуковой платой используется разъем этой платы.
