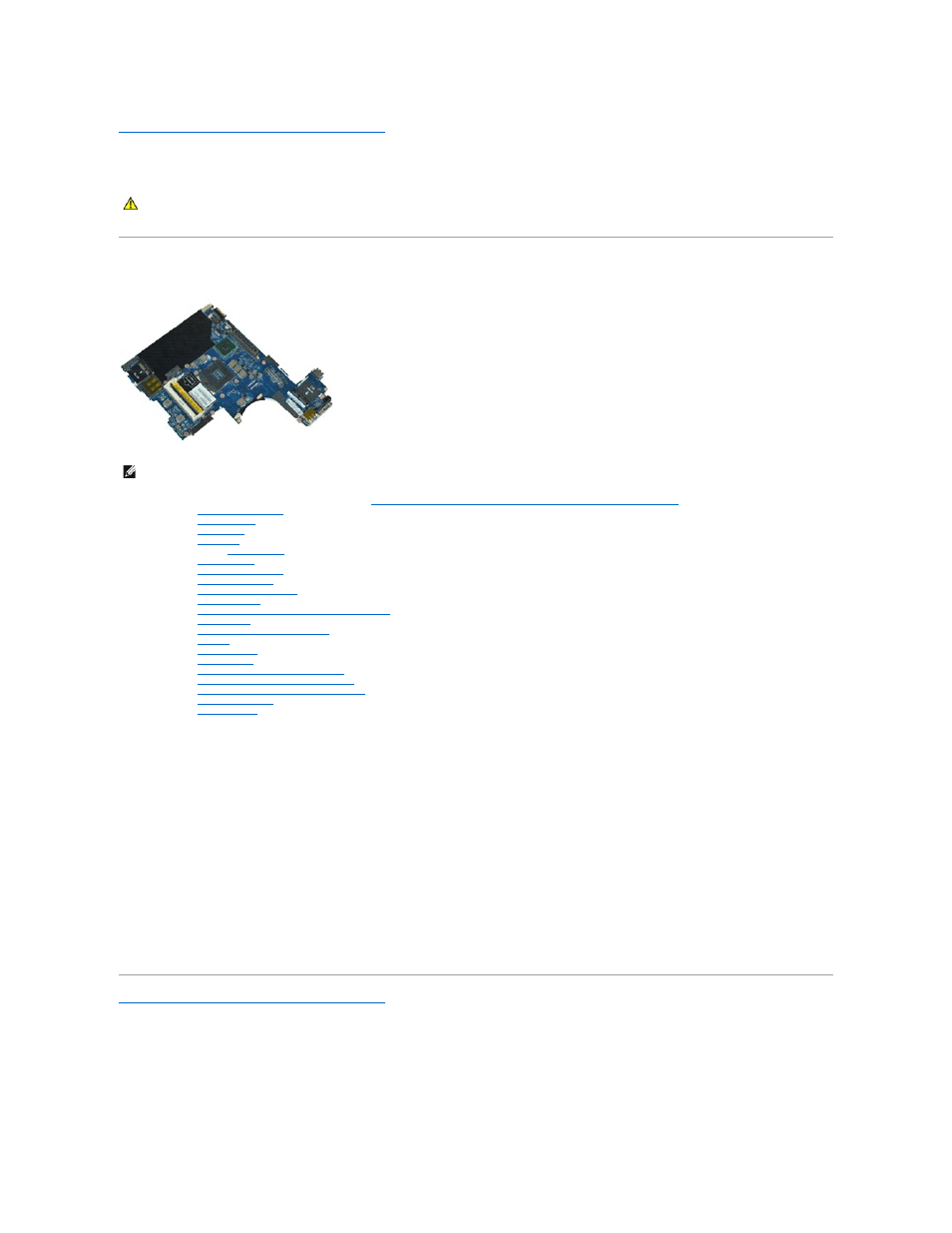

Системная плата
Руководство по обслуживанию Dell™ Latitude™ E6410/E6410 ATG
Извлечение системной платы
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
крышку порта
ATG
(применимо только к компьютерам E6410 ATG).
3.
Извлеките
аккумулятор
.
4.
Извлеките
SIM-карту
.
5.
Извлеките
карту
SD
.
6.
Извлеките плату
ExpressCard
.
7.
Извлеките
смарт
-карту
.
8.
Извлеките
крышки шарниров
.
9.
Извлеките
съемную панель
.
10.
Извлеките
оптический дисковод
.
11.
Извлеките
жесткий диск
.
12.
Извлеките
крышку со светодиодными индикаторами
.
13.
Извлеките
клавиатуру
.
14.
Извлеките
батарейку типа «таблетка»
.
15.
Извлеките
память
.
16.
Извлеките
плату
WWAN
.
17.
Извлеките
плату
WLAN
.
18.
Извлеките
модуль Latitude ON™ Flash/CMG
.
19.
Извлеките
считыватель отпечатков пальцев
.
20.
Извлеките
радиатор и вентилятор процессора
.
21.
Извлеките
дисплей в сборе
.
22.
Извлеките
упор для рук
.
23.
Отсоедините разъем питания от системной платы
.
24.
Отключите кабели устройства чтения смарт
-карт и IEEE 1394 от разъемов на системной плате.
25.
Выверните винты
, которыми системная плата крепится к корпусу компьютера.
26.
Начните с правого заднего угла
, отсоединив от системной платы разъем платы ввода-вывода.
27.
Поднимите задний край системной платы
, чтобы отключить от нее все разъемы в левой части, а затем сдвиньте системную плату назад и
извлеките ее из компьютера
.
Установка системной платы
Чтобы установить системную плату на место
, выполните шаги по извлечению в обратном порядке.
Назад к разделу «Извлечение и установка компонентов»
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe® Flash® Player с веб-узла Adobe.com.
