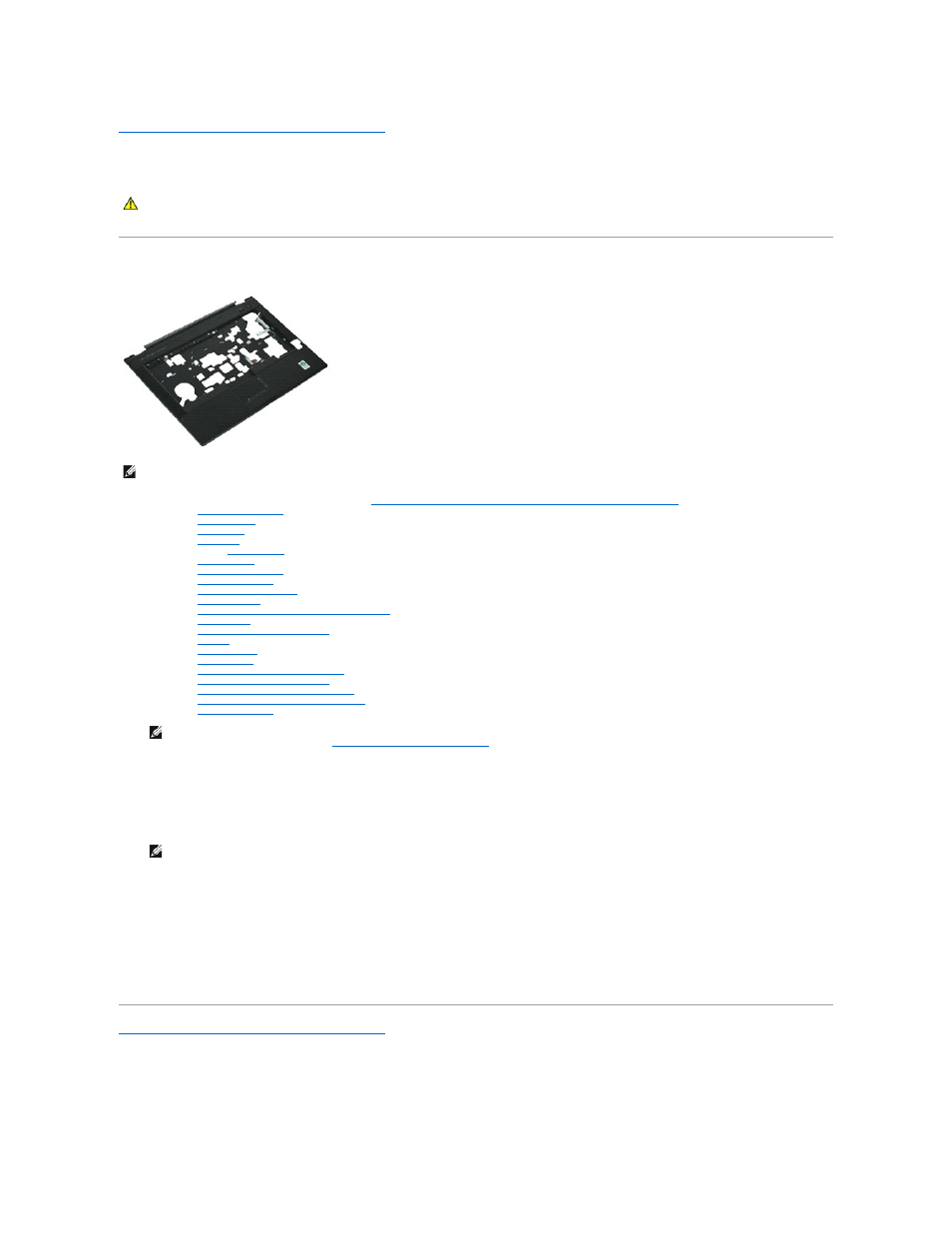

Упор для рук
Руководство по обслуживанию Dell™ Latitude™ E6410/E6410 ATG
Извлечение упора для рук
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
крышку порта
ATG
(применимо только к компьютерам E6410 ATG).
3.
Извлеките
аккумулятор
.
4.
Извлеките
SIM-карту
.
5.
Извлеките
карту
SD
.
6.
Извлеките плату
ExpressCard
.
7.
Извлеките
смарт
-карту
.
8.
Извлеките
крышки шарниров
.
9.
Извлеките
съемную панель
.
10.
Извлеките
оптический дисковод
.
11.
Извлеките
жесткий диск
.
12.
Извлеките
крышку со светодиодными индикаторами
.
13.
Извлеките
клавиатуру
.
14.
Извлеките
батарейку типа «таблетка»
.
15.
Извлеките
память
.
16.
Извлеките
плату
WWAN
.
17.
Извлеките
плату
WLAN
.
18.
Извлеките
модуль Latitude ON™ Flash/CMG
.
19.
Извлеките
батарейку типа «таблетка»
.
20.
Извлеките
считыватель отпечатков пальцев
.
21.
Извлеките
радиатор и вентилятор процессора
.
22.
Извлеките
дисплей в сборе
.
23.
Выверните
8 винтов (винт 1 является невыпадающим) из основания компьютера.
24.
Удалите винты
, которыми упор для рук крепится к корпусу компьютера.
25.
Отключите кабель динамика
(1), кабель кнопки питания (2), кабель сенсорной панели (3) и кабель RFID (4).
26.
Приподнимите дальний угол упора для рук и нажмите на правую сторону
, что освободить фиксирующие защелки. После этого сдвиньте упор для
рук от себя
, чтобы освободить передние фиксирующие защелки и извлеките упор для рук.
Установка упора для рук
Чтобы установить упор для рук на место
, выполните шаги по снятию в обратном порядке.
Назад к разделу «Извлечение и установка компонентов»
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe® Flash® Player с веб-узла Adobe.com.
ПРИМЕЧАНИЕ
.
Если на компьютере установлен стандартный упор для рук, инструкции по ослаблению девятого невыпадающего винта см. в
разделе
, посвященном извлечению
считывателя отпечатков пальцев
, начиная с действия 8.
ПРИМЕЧАНИЕ
.
Кабель RFID доступен, только если компьютер укомплектован бесконтактным считывателем смарт-карт.
