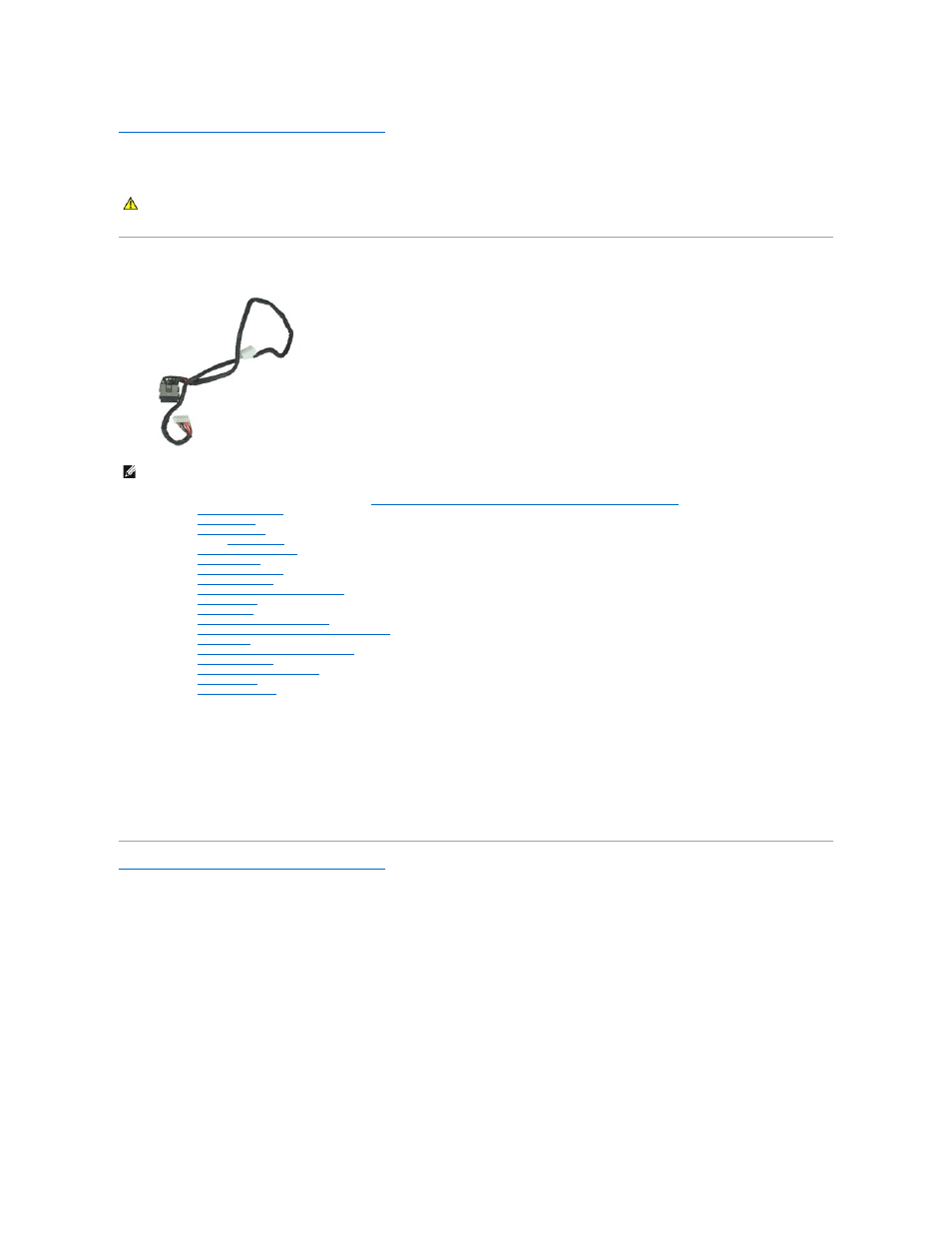

Разъем питания
Руководство по обслуживанию Dell™ Latitude™ E6410/E6410 ATG
Извлечение разъема питания
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
крышку порта
ATG
(применимо только к компьютерам E6410 ATG).
3.
Извлеките
аккумулятор
.
4.
Извлеките
модуль памяти
.
5.
Извлеките плату
ExpressCard
.
6.
Извлеките
оптический дисковод
.
7.
Извлеките
жесткий диск
.
8.
Извлеките
крышки шарниров
.
9.
Извлеките
съемную панель
.
10.
Извлеките
модуль Latitude ON™ Flash/CMG
.
11.
Извлеките
плату
WWAN
.
12.
Извлеките
плату
WLAN
.
13.
Извлеките
батарейку типа «таблетка»
.
14.
Извлеките
крышку со светодиодными индикаторами
.
15.
Извлеките
клавиатуру
.
16.
Извлеките
считыватель отпечатков пальцев
.
17.
Извлеките
дисплей в сборе
.
18.
Извлеките
каркас платы
ExpressCard
.
19.
Извлеките
упор для рук
.
20.
Извлеките
системную плату
.
21.
Отключите кабель питания от компьютера
.
22.
Поднимите порт источника питания и извлеките его из компьютера
.
Установка разъема питания
Чтобы установить разъем питания на место
, выполните вышеуказанные действия в обратном порядке.
Назад к разделу «Извлечение и установка компонентов»
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe® Flash® Player с веб-узла Adobe.com.
