Страница настройки конфигурации – Инструкция по эксплуатации Dell PowerVault 124T
Страница 33

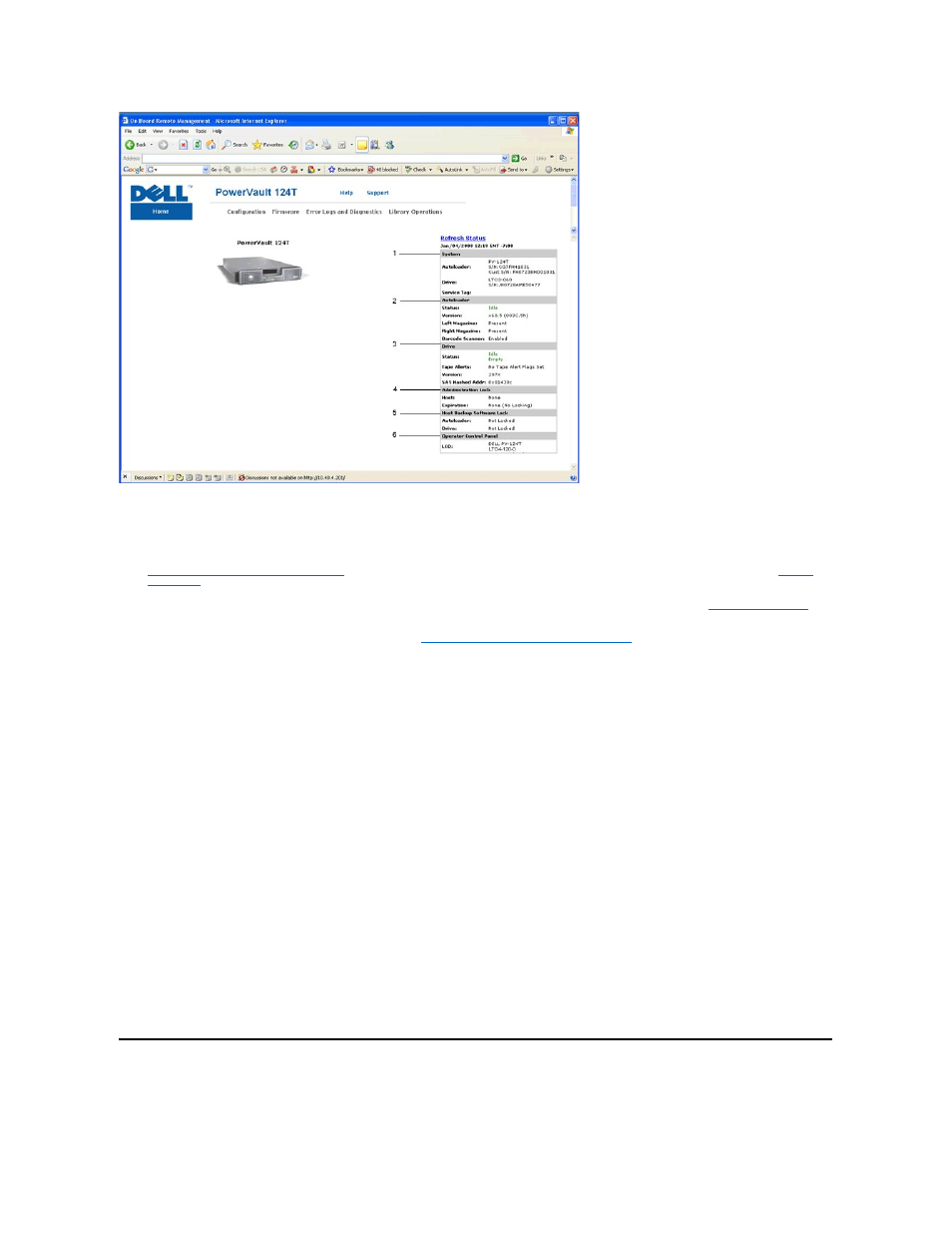

Панель состояния в веб
-интерфейсе RMU
1.
System Status (Состояние системы) — модель и серийный номер автозагрузчика и ленточного накопителя. Здесь же указан и номер сервисной
бирки
Dell. Этот номер понадобится при обращении в службу технической поддержки.
2.
Autoloader (Автозагрузчик) — состояние автоматического загрузчика. Информацию о конфигурировании магазинов см. в разделе
«Администрирование с передней панели»
. Информацию о включении и отключении устройства считывания штрих-кода см. в разделе
«Обзор
установки»
.
3.
Drive (Устройство) — информация о состоянии устройства. Информацию о флагах TapeAlert накопителя см. в разделе
«Журналы
TapeAlert»
.
4.
Administration Lock (Блокировка администрирования) — состояние параметров безопасности модуля удаленного управления. Информацию о
настройке блокировки администрирования см
. в разделе «
Управление конфликтами запросов клиентов
»
.
5.
Host Backup Software Lock (Блокировка программного обеспечения для резервного копирования узла) — состояние параметров блокировки
устройства и автозагрузчика независимого поставщика ПО
. Обычно эти параметры изменяются в приложении узла для резервного копирования.
Процедуры изменения параметров блокировки ленточного накопителя и автозагрузчика см
. в справке или в руководстве по эксплуатации к
программному обеспечению для резервного копирования
.
6.
Operator Control Panel (Панель оператора) — «зеркало панели оператора», здесь выводится тот же текст, что и на панели оператора.
Информация о состоянии выводится с правой стороны страницы
Home (Главная) и каждой страницы RMU, за исключением страницы Firmware
(Встроенное программное обеспечение). Информация о состоянии обновляется автоматически каждые 10 секунд. Изменения состояния
отображаются в окне обновления состояния
, но на обновление может уходить примерно 10 секунд. Для немедленного получения обновленной
информации о состоянии системы можно щелкнуть
Refresh Status (Обновить состояние).
В верхней части каждой страницы также отображаются заголовки меню
. Чтобы получить доступ к функциям, указанным под заголовком меню,
щелкните заголовок меню
. При первом установлении соединения RMU запрашивает имя пользователя и пароль, а затем выводит начальную страницу
для данного меню
.
В зависимости от выбранного разрешения экрана для просмотра всей информации о состоянии может потребоваться прокрутка
.
Индикация времени
Отображаемое время представляет собой либо обычное время
, либо время наработки. Обычное время указывается в формате «Месяц/Дата/Год
Время»
, например Nov/21/2004 19:28. Время наработки указывается в формате «Циклы включения питания (POC)/Часы наработки (POH)», например
POC:00121, POH:00002:07:45
.
l
Циклы включения питания
(5-значное число) указывают количество загрузок системы с момента изготовления.
l
Часы наработки указывают количество часов
, минут и секунд работы системы с момента текущей загрузки.
Обратная связь на страницах
Если система каким
-то образом реагирует на отправленный запрос, то эта обратная связь появляется под кнопкой submit (ввести в систему). В
некоторых случаях может потребоваться выполнить прокрутку страницы
, чтобы увидеть информацию, полученную в порядке обратной связи.
Страница настройки конфигурации
На странице
Configuration (Конфигурация) имеется подменю, расположенное с левой стороны страницы. С этой страницы можно задать параметры
System Operations (Работа системы), Networking (Работа в сети) и Security (Безопасность).
