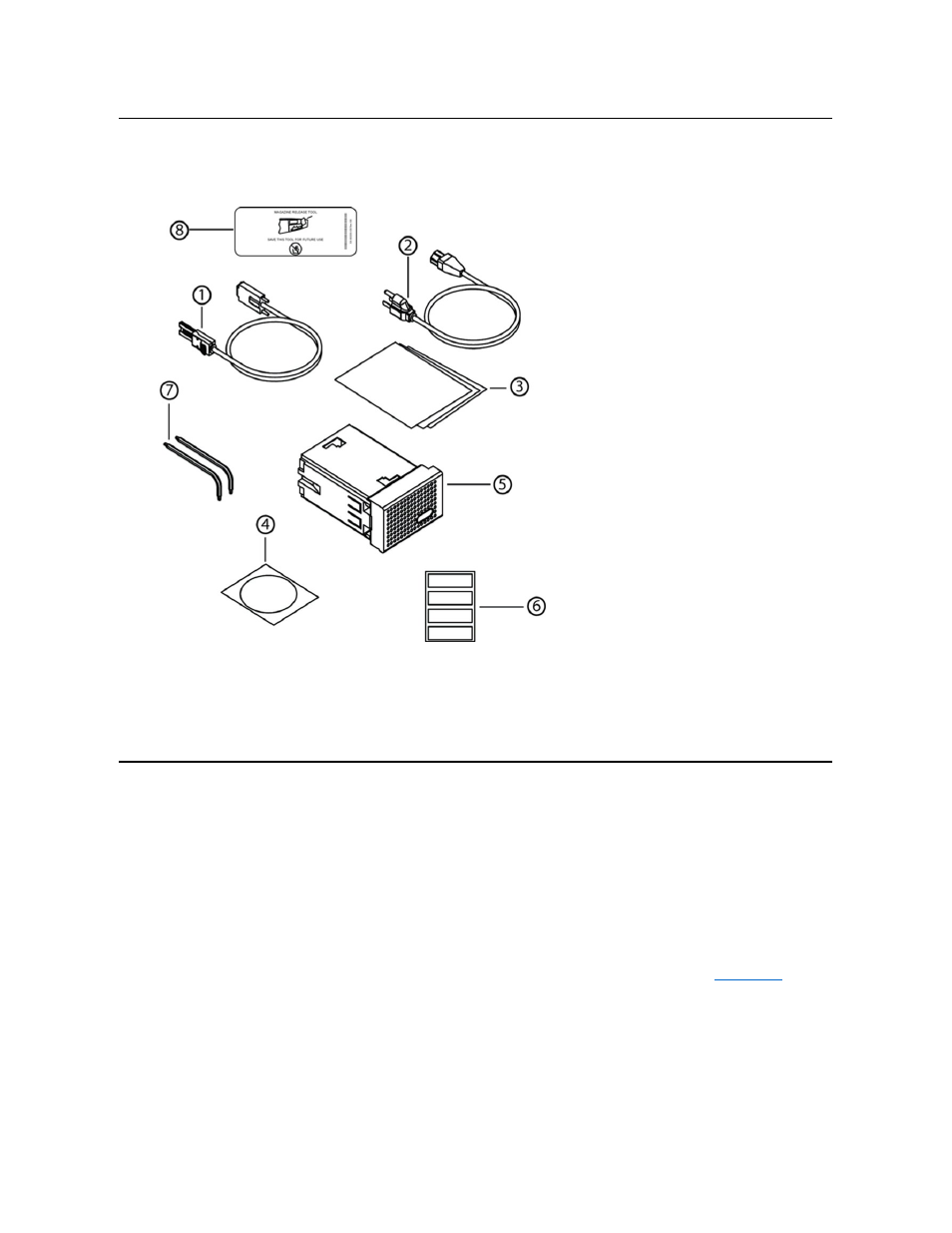

Проверка наличия комплектующих изделия
Принадлежности
Подключение кабелей
SAS, Ethernet и кабеля питания
Чтобы подключить кабели
SAS, Ethernet и кабель питания к автозагрузчику, выполните следующие действия:
1.
Завершите работу выбранного сервера и выключите его
. Выключите все подключенные вспомогательные устройства (принтеры и т.п.).
2.
Подключите один разъем кабеля
Ethernet к задней панели автозагрузчика.
3.
Подключите другой разъем кабеля
Ethernet к хост-компьютеру или к сети.
4.
Подключите один разъем кабеля
SAS (входящего в комплект принадлежностей) к разъему SAS на задней панели автозагрузчика.
5.
Подключите другой разъем кабеля
SAS к разъему хост-адаптера SAS.
Если поставляемый кабель
SCSI не соответствует разъему хост-адаптера SAS, это означает, что используется несовместимый хост-адаптер SAS
или необходимо приобрести кабель
-переходник. Обратитесь к представителю сервисной службы Dell
.
На приведенном ниже рисунке показано подключение кабелей
SAS, Ethernet и кабеля питания.
1
Кабель
SAS
2
Кабель питания
3
Руководство «Приступая к работе»
4
Компакт
-диск (драйверы и документация)
5
Заглушка магазина
(поставляется только для конфигурации с одним
магазином
)
6
Этикетки со штрих
-кодом
7
Г
-образные торцовые ключи TORX (T8 и T10)
8
Инструмент для аварийного извлечения магазина
