Настройка адресных таблиц
MAC-адреса хранятся в базах данных статических или динамических адресов. Пакет, адресованный приемнику, хранящемуся в одной из баз данных,
немедленно пересылается на порт
. Таблицы статических и динамических адресов могут быть отсортированы по интерфейсу, VLAN и типу интерфейса.
MAC-адреса определяются динамически, когда пакеты от источников поступают на устройство. Адреса связываются с портами путем опознавания
портов из исходного адреса кадра
. Кадры, адресованные на MAC-адрес приемника, который не связан ни с каким портом, рассылаются «лавиной» на
все порты соответствующей
VLAN. Статические адреса настраиваются вручную. Чтобы предотвратить переполнение таблицы связей, динамические
MAC-адреса, с которых не наблюдается трафик в течение определенного периода, удаляются. Чтобы открыть страницу Address Tables (Таблицы
адресов
), выберите Switch (Коммутатор)→ Address Table (Таблицы адресов) на панели дерева.
Определение статических адресов
(Статический MAC-адрес) приведен список всех статических MAC-адресов. Статические адреса можно добавлять и
(Таблица статических MAC-адресов). Кроме того, можно определить несколько MAC-адресов для одного порта.
(Статические MAC-адреса), выберите Switch (Коммутатор)→ Address Table (Таблицы адресов)→ Static
Address (Статические адреса) на панели дерева.
Рис

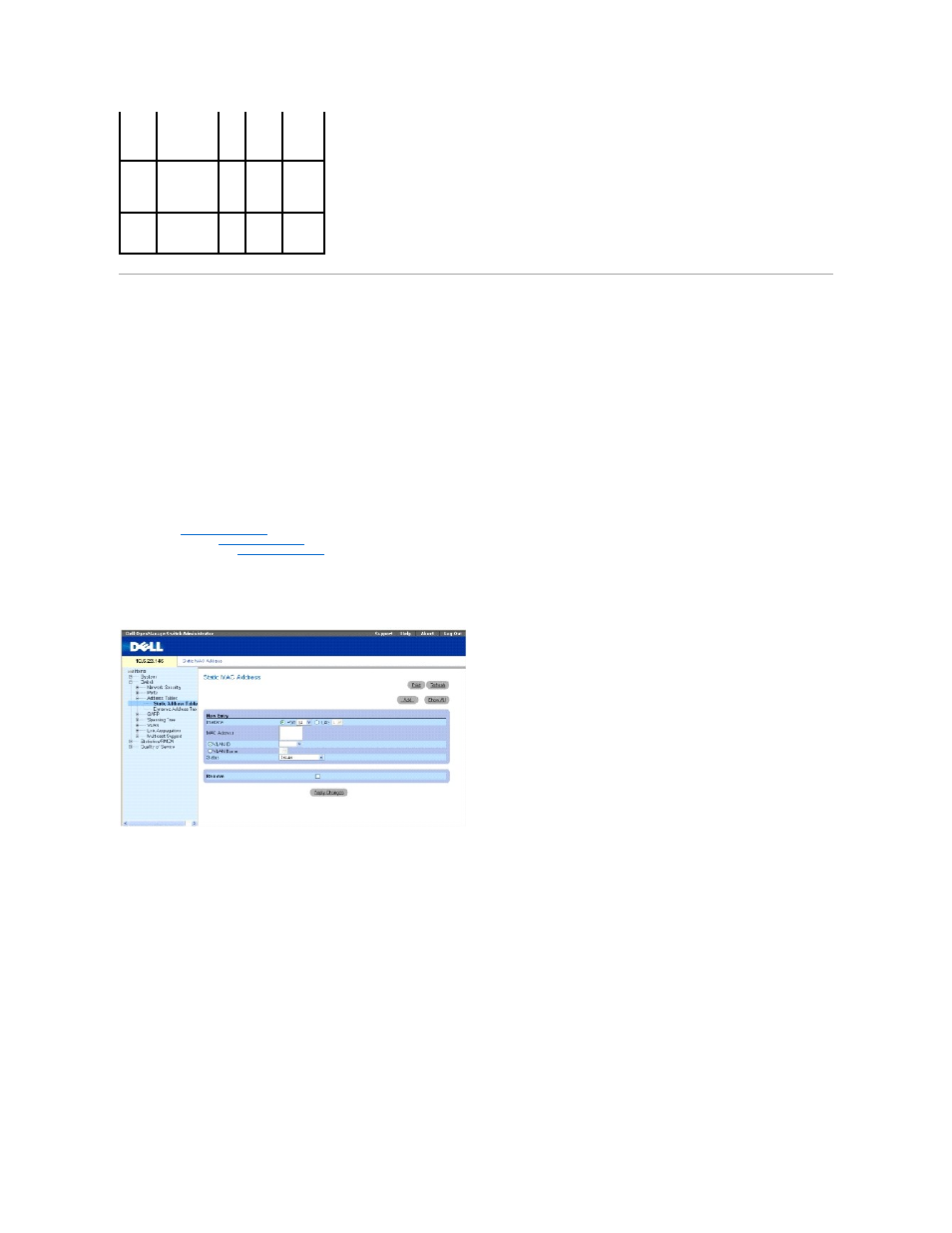

. 7-95. Страница Static MAC Address (Статические MAC-адреса)
Interface (Интерфейс) - порт или группа LAG, для которых назначены статические MAC-адреса.
MAC Address (MAC-адрес) - список MAC-адрес в текущем списке статических адресов.
VLAN ID (Идентификатор сети VLAN) - номер группы VLAN, связанной с MAC-адресом.
VLAN Name (Имя сети VLAN) - имя сети VLAN, задаваемое пользователем.
Status (Состояние) - состояние MAC-адреса. Возможные значения:
Secure (Защищенный) - гарантирует, что MAC-адрес заблокированного порта не будет удален.
