Далее приведен пример команд консоли
.
Настройка протокола
RSTP
Если классический протокол
STP не позволяет выполнить пересылку циклов Layer 2 в общей топологии сети, период сходимости может достигать от 30
до
60 секунд. Время сходимости рассматривается как слишком большое для многих приложений. Если топология сети позволяет, можно добиться
лучшей сходимости
. Протокол RSTP (Rapid Spanning Tree Protocol) выявляет и использует топологию сети, обеспечивая лучшую сходимость для
протокола
STP без образования циклов пересылки.
Протокол
RSTP имеет несколько состояний портов:
l
Disabled (Отключен)
l
Learning (Распознавание)
l
Discarding (Отбрасывание)
l
Forwarding (Пересылка)
Протокол
RSTP включается на странице
(Общие параметры STP). Чтобы открыть страницу
, выберите
Switch (Коммутатор)→ Spanning Tree (Протокол STP)→ Rapid Spanning Tree (Протокол RSTP) на панели дерева.
Рис

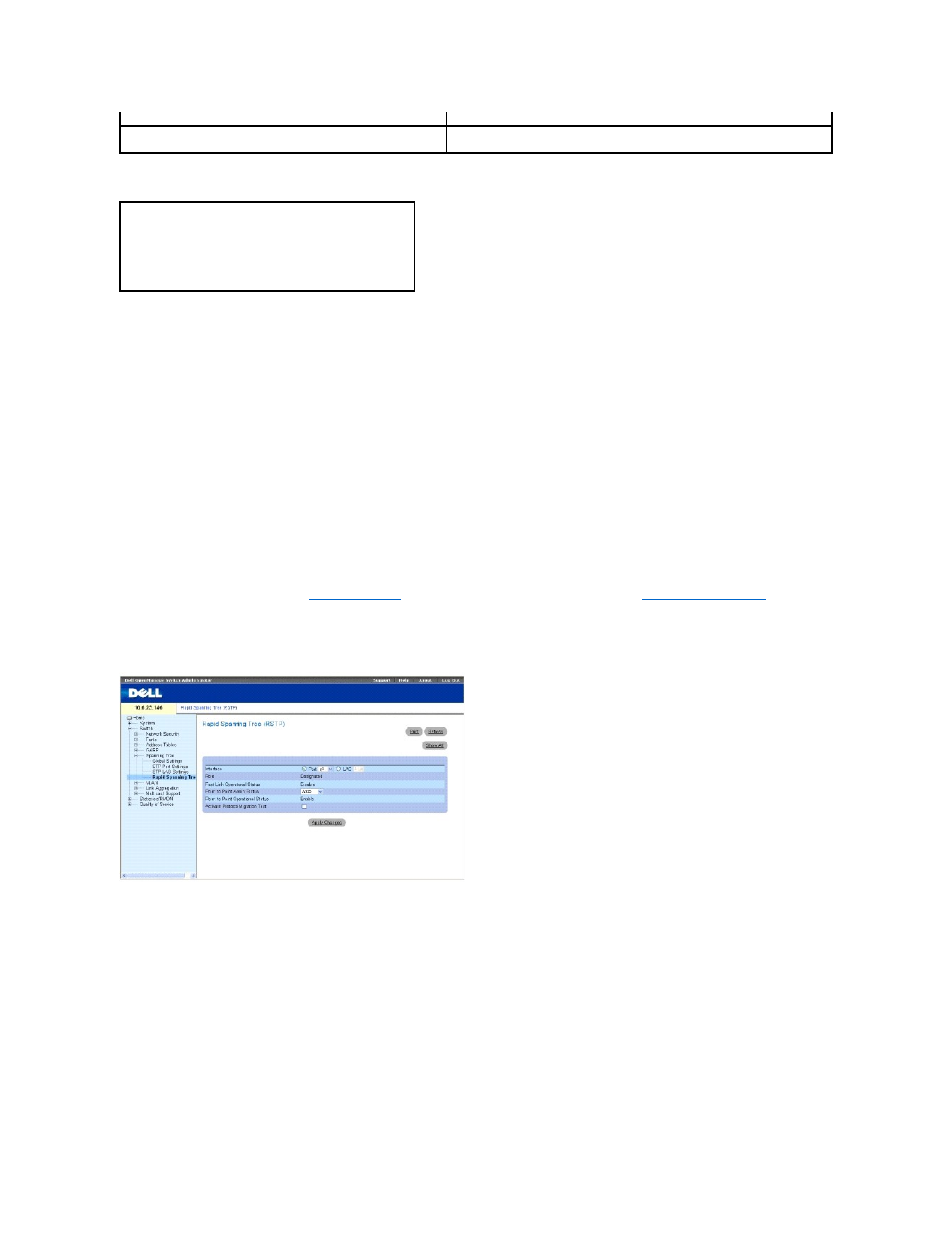

. 7-101. Страница Rapid Spanning Tree (RSTP)
Interface (Интерфейс) - порт или LAG, для которого включен протокол RSTP.
Role (Роль) - роль порта, назначаемого алгоритмом STP для указания для путей STP. Ниже указаны возможные значения.
Root (Корневой) - предоставляет путь с наименьшими затратами для пересылки пакетов в корневое устройство.
Designated (Назначенный) - порт или группа LAG, с помощью которых назначенное устройство подключено к LAN.
Alternate (Альтернативный) - предлагает альтернативный путь к корневому устройству из корневого интерфейса.
номер
_канала_порта]
show spanning-tree [detail] [active | blockedports]
Отображает подробную информацию протокола
STP об активных или
заблокированных портах
.
console(config)# interface port-channel 1
console(config-if)# spanning-tree port-priority 16
