Порты устройства – Инструкция по эксплуатации Dell PowerConnect 5324
Страница 38
На задней панели устройства находятся два разъема питания
. Для общего использования имеется разъем источника питания переменного тока,
который можно подключить к источникам
110 В или 220 В.
Разъем источника питания постоянного тока используется для подключения резервного источника питания в случае сбоя в работе источника
переменного тока
.
Порты устройства
Порты
SFP
Порт
SFP - это компактный оптический модульный трансивер, поддерживающий горячую замену и обеспечивающий высокую скорость передачи
данных
. Он назначен как 1000Base-SX или LX.
Порт консоли
RS-232
Один разъем
DB-9 для последовательного соединения терминала, использующийся для отладки программ, загрузки программного обеспечения и т.д.
Скорость передачи данных по умолчанию
9600 бод. Скорость передачи данных можно настроить в диапазоне от 2400 до 38400 бод.

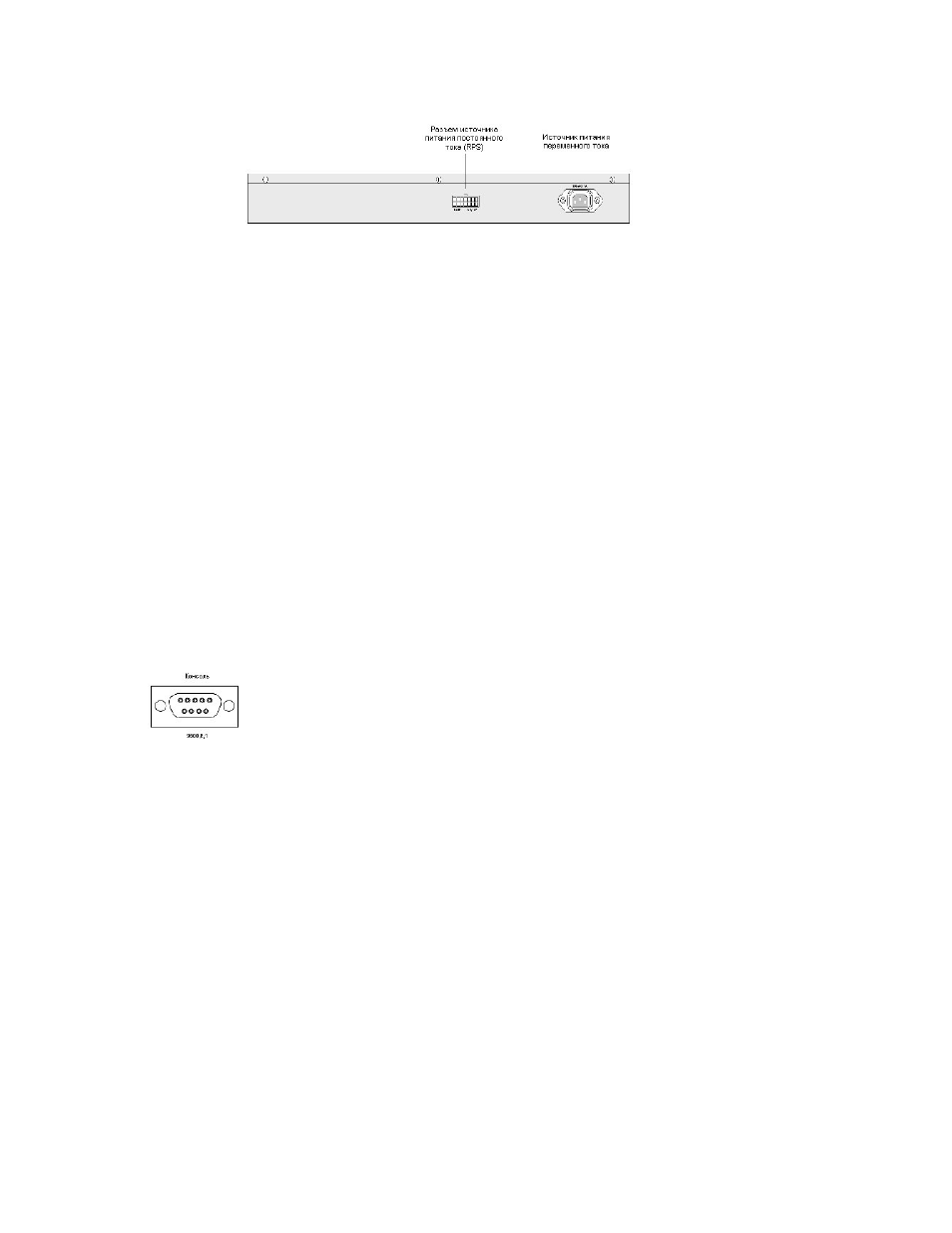

Рис
. 2-5. Порт консоли
Комбинированные порты
Комбинированный порт представляет собой один логический порт
, имеющий два физических подключения.
l
Разъем
RJ-45 для подключения кабеля медной витой пары
l
Разъем
SFP для подключения различных оптоволоконных модулей
В комбинированном порту одновременно можно использовать только одно из двух физических соединений
. Функции порта и доступные элементы
управления портом определяются используемым физическим соединением
.
Система автоматически определяет устройство
, подключенное к комбинированному порту, и использует эту информацию для всех операций и
интерфейсов управления
.
Если имеются порты
RJ-45 и SFP и разъем подключен к порту SFP, порт SFP активен, если только медный разъем порта Base-T с таким же номером не
подключен и не установлено соединение
.
Переключение с разъема
RJ-45 на SFP (или наоборот) возможно без перезагрузки системы или сброса.
