Извлечение плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите скобу крепления графического адаптера
(см. раздел
Снятие скобы крепления графического адаптера
).
4.
Извлеките основной жесткий диск
, если это применимо (см. раздел
Извлечение жесткого диска
).
5.
Снимите скобу крепления платы
(см. раздел
6.
Отсоедините от платы все кабели
, если это применимо.
7.
Извлеките плату
PCI Express из слота.
l
Если извлекается плата
PCI или PCI Express x1, возьмите ее за верхние углы, а затем извлеките из разъема.
l
Если извлекается плата
PCI Express x16, нажмите на фиксирующий механизм, возьмите плату за верхние углы, а затем извлеките из
разъема
.

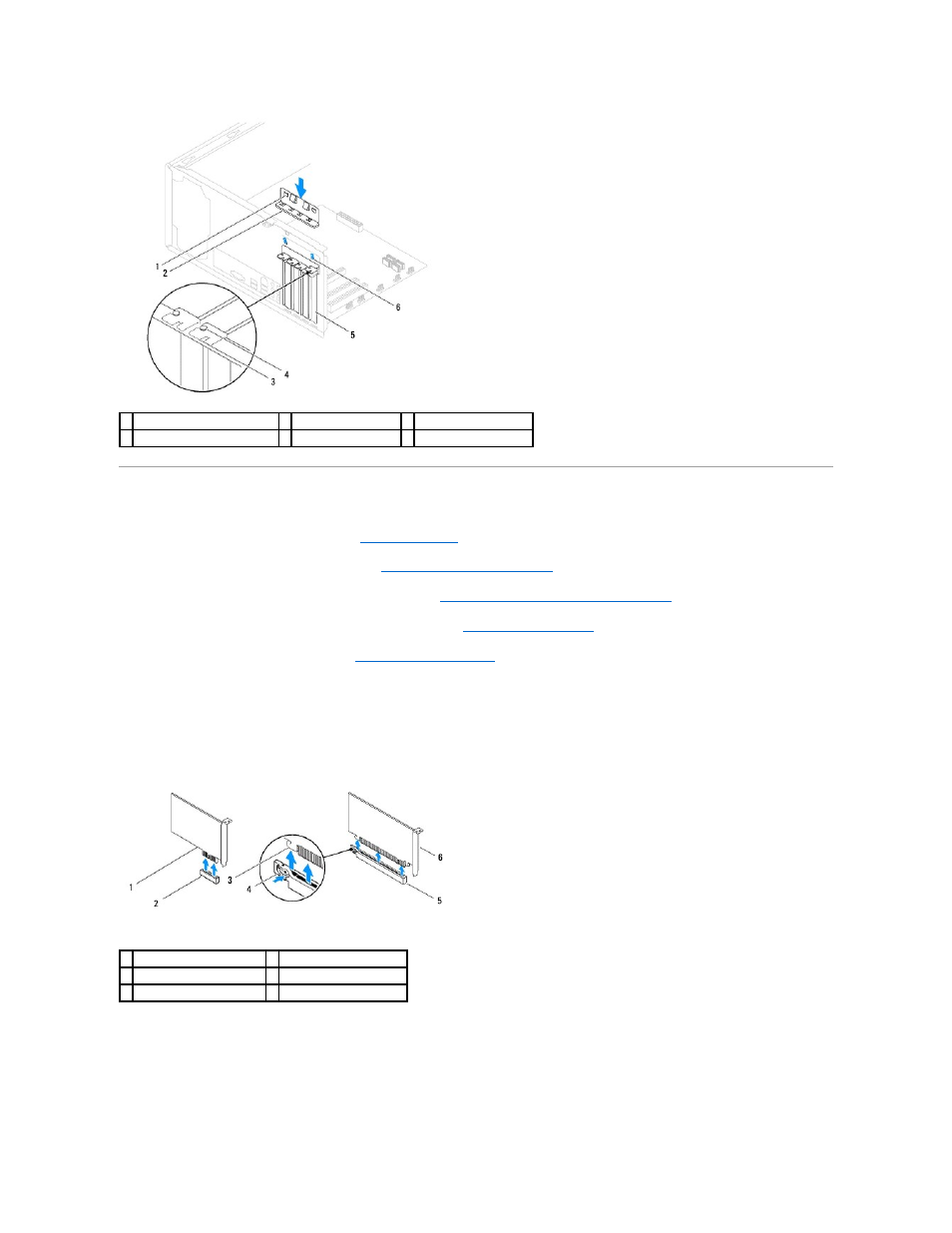

1 направляющие зажимы (2)
2 скоба крепления плат 3 установочная планка
4 направляющая выравнивания 5 заглушка
6 направляющие пазы (2)
1 плата PCI Express x1
2 слот платы PCI Express x1
3 фиксатор
4 фиксирующий механизм
5 слот платы PCI Express x16 6 плата PCI Express x16
