Системная плата
Dell™ Studio XPS™ 8000 Руководство по обслуживанию
Извлечение системной платы
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките все платы
PCI и PCI, если таковые имеются (см. раздел
Извлечение плат
PCI и PCI Express
).
4.
Извлеките вентилятор и радиатор процессора в сборе
(см. раздел
Снятие вентилятора и радиатора процессора в сборе
).
5.
Извлеките процессор
(см. раздел
Извлечение процессора
).
6.
Извлеките модули памяти
(см. раздел
Извлечение модуля
(или модулей) памяти
) и запишите, какой модуль памяти извлечен из каждого гнезда
DIMM, чтобы можно было установить модули памяти в те же гнезда после замены системной платы.
7.
Отсоедините все кабели
, подсоединенные к системной плате (см. раздел
Компоненты системной платы
). Запомните, как уложены все
извлекаемые кабели
, чтобы вы могли правильно уложить их обратно после установки новой системной платы.
8.
Выверните восемь винтов
, которыми системная плата крепится к шасси.
ОСТОРОЖНО
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
.
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
.
Не разрешается работать на компьютере
, с которого снята какая-либо крышка (или крышки) (включая крышки корпуса
компьютера
, лицевые панели, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.

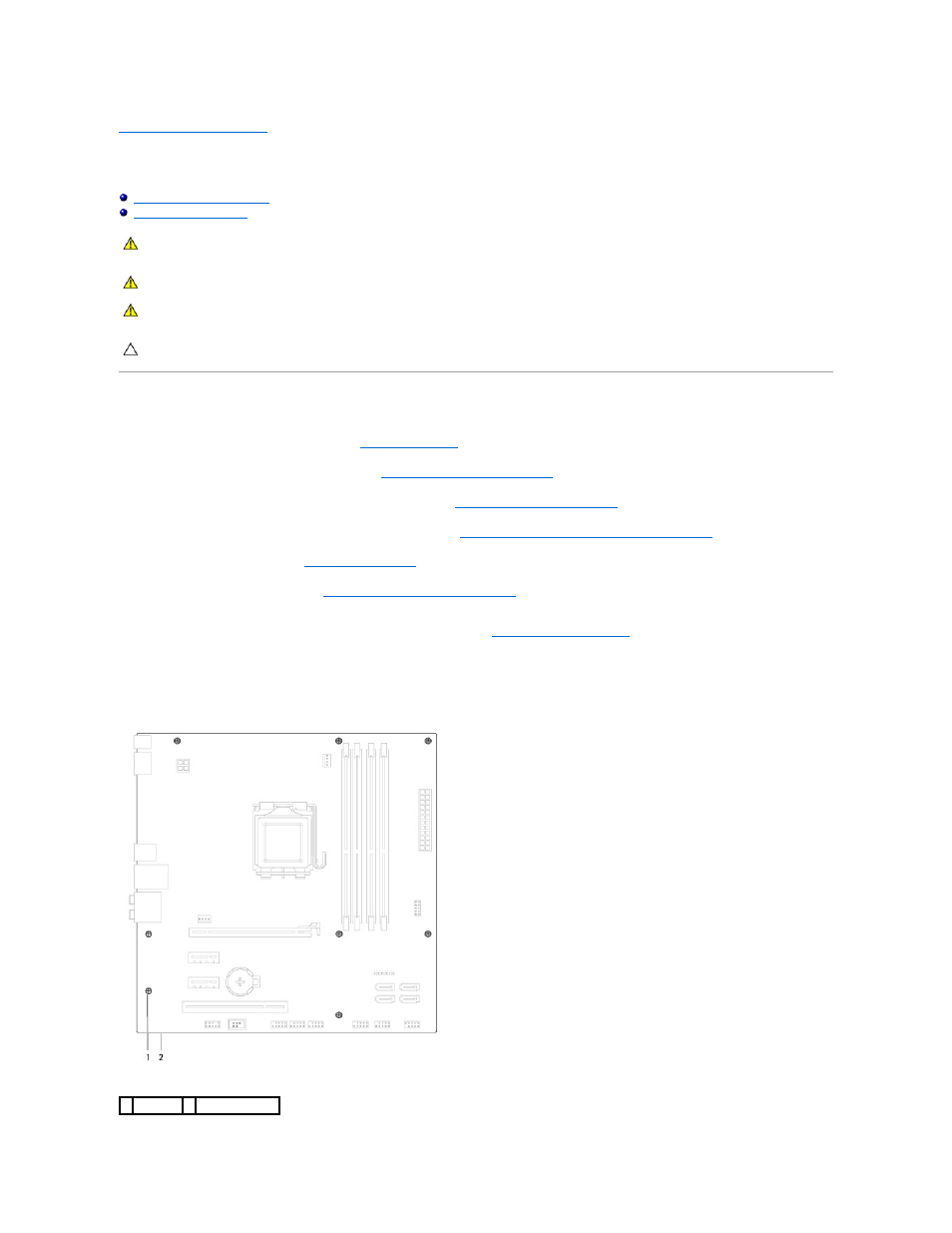

1 винты (8) 2 cистемная плата
