Pci express – Инструкция по эксплуатации Dell Studio XPS 8000
Страница 11
5.
Вставьте плату в разъем и надавите на нее
. Убедитесь, что плата плотно встала на место.
6.
Установите на место скобу крепления платы
(см. раздел
Установка скобы крепления плат
7.
Подсоедините к плате все необходимые кабели
.
Информацию о кабельных подключениях платы смотрите в прилагаемой к ней документации
.
8.
Установите на место основной жесткий диск
, если это применимо (см. раздел
Установка жесткого диска
).
9.
Установите на место скобу крепления графического адаптера
(см. раздел
Установка скобы крепления графического адаптера
).
10.
Установите на место крышку корпуса компьютера
, подключите компьютер и устройства к электросети и включите их.
11.
Порядок завершения установки описан в разделе
Конфигурирование компьютера после извлечения или установки платы
.
Конфигурирование компьютера после извлечения или установки платы

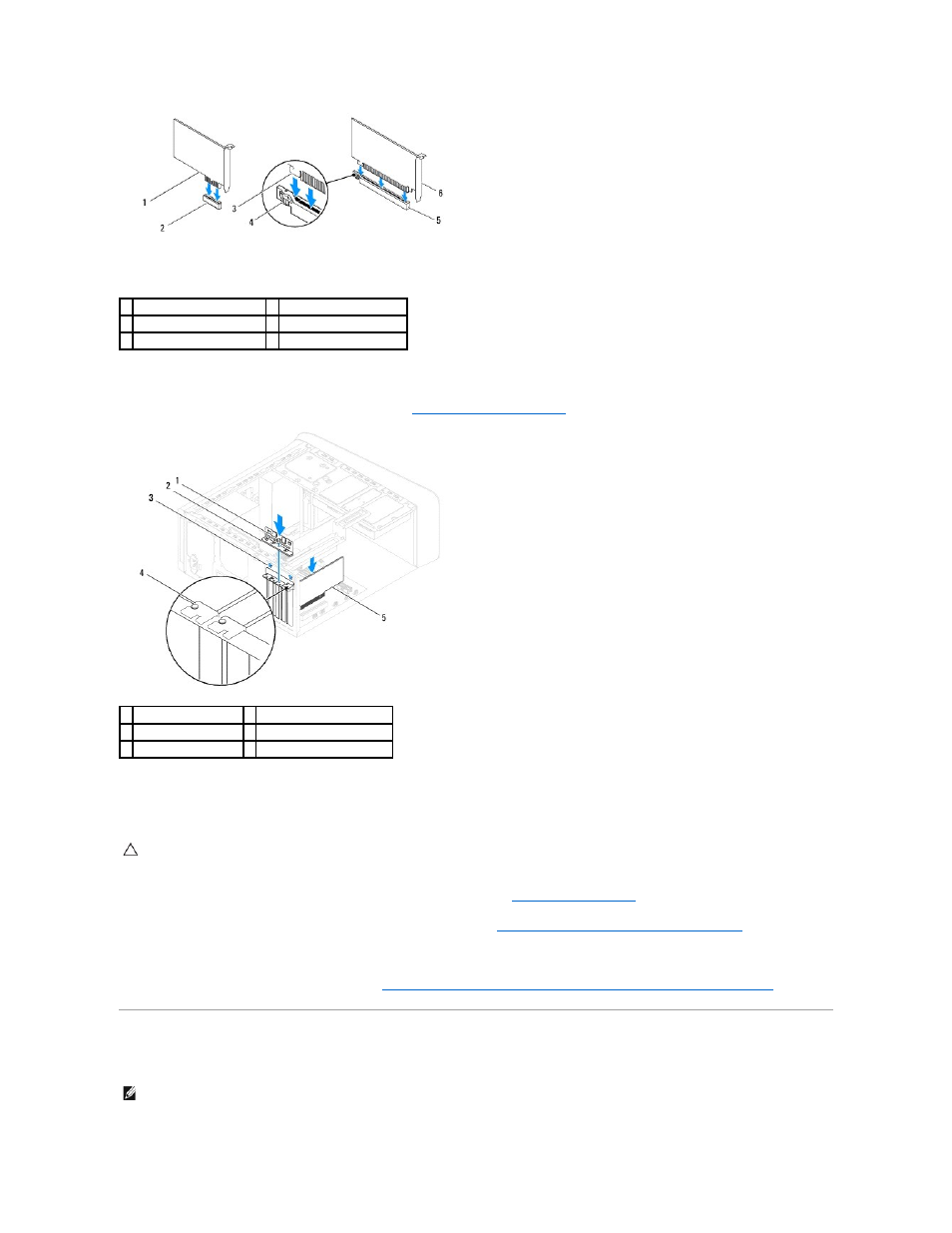

PCI
Express
1 плата PCI Express x1
2 слот платы PCI Express x1
3 фиксатор
4 фиксирующий механизм
5 слот платы PCI Express x16 6 плата PCI Express x16
1 винт
2 фиксирующий зажим платы
3 вставка зажима платы 4 заглушка
5 плата PCI Express
ВНИМАНИЕ
.
Не укладывайте кабели поверх плат или за ними
. Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования
.
ПРИМЕЧАНИЕ
.
Информацию о расположении внешних разъемов смотрите в Руководстве по установке
. Информацию по установке драйверов и
программного обеспечения для платы смотрите в прилагаемой к ней документации
.
