9. Установите фиксирующую скобу платы (см. Установка фиксирующей скобы платы ).
10. Подключите все кабели , которые должны быть подсоединены к плате.
Информацию о подключении кабелей платы смотрите в документации по плате .
11. Установите на место крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
12. Подключите компьютер и устройства к электросети и включите их .
13. Информацию о завершении установки см . в разделе Конфигурирование компьютера после извлечения или установки платы PCI Express .

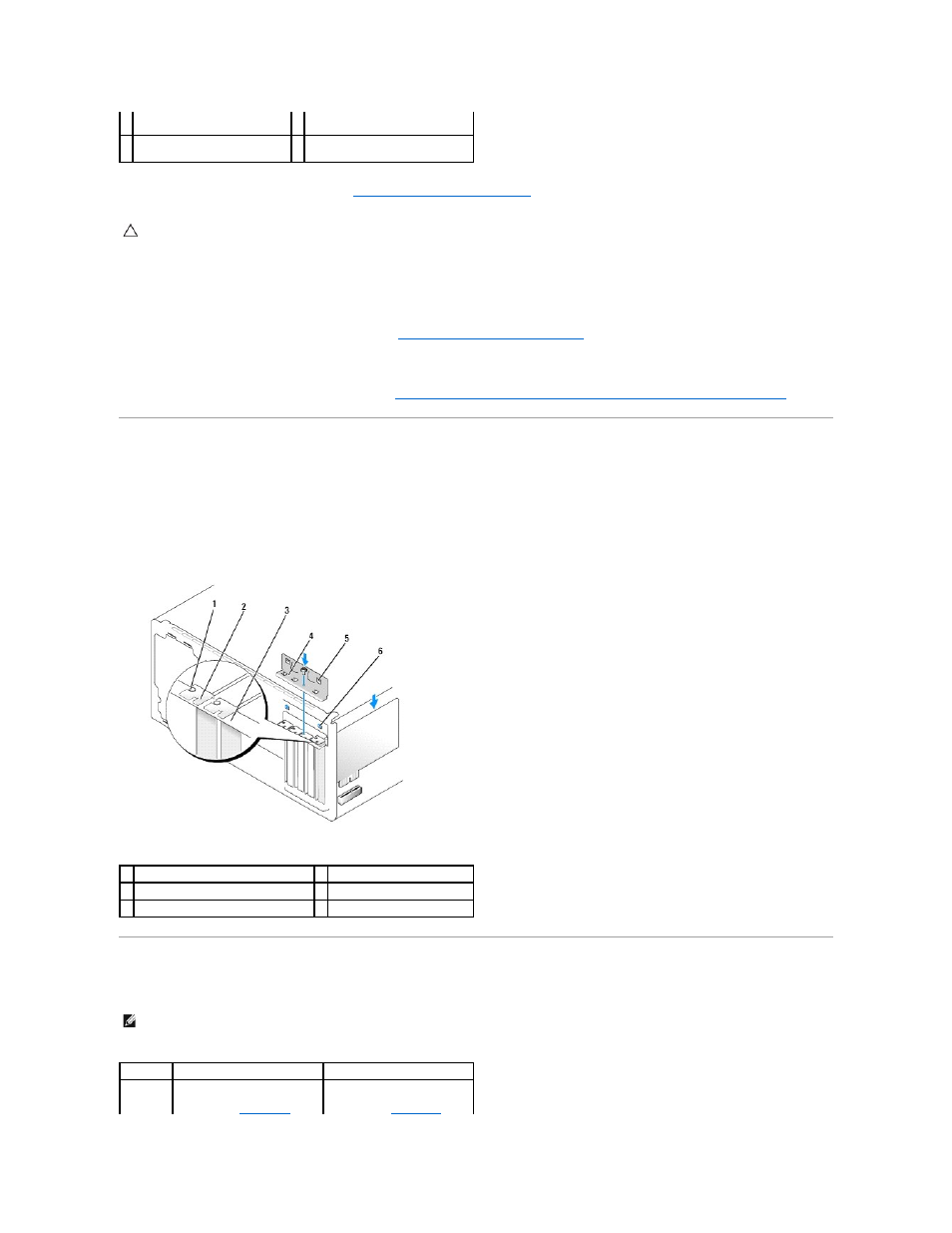

Установка фиксирующую скобу платы
Установите винт на фиксирующую скобу платы , убедитесь, ч т о:
l выемка в верхней части платы или заглушки попадает на направляющую ;
l верхние части всех плат и заглушек находятся на одном уровне с выравнивающим стержнем ;
l направляющие зажимы совмещены с направляющими выемками .
Конфигурирование компьютера после извлечения или установки платы PCI
Express
3 плата, установленная не до
конца
4 направляющая
5 правильно установленная
заглушка
6 неправильно установленная
заглушка
ПРЕДУПРЕЖДЕНИЕ . Не прокладывайте кабели плат поверх плат или за ними . Если кабели проложены поверх плат, корпус компьютера
может не закрыться . Кроме того, это может повредить оборудование.
1 направляющая 2 заглушка
3 планка крепления направляющих 4 фиксирующая скоба платы
5 направляющие зажимы (2) 6 направляющие выемки (2)
ПРИМЕЧАНИЕ . Информация о месторасположении разъемов приведена в Руководстве по установке . Информацию об установке драйверов и
программного обеспечения для платы см . в документации, поставляемой вместе с платой.
Установлено Извлечено
Звуковая
плата 1. Войдите в программу
настройки системы
(см.
раздел Программа
1. Войдите в программу
настройки системы
(см.
раздел Программа
