Замена передней панели ввода-вывода
Руководство по обслуживанию Dell Studio XPS™ 435MT
1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Снимите переднюю панель (смотрите раздел Замена передней панели ).
4. При необходимости извлеките все платы расширения (см. Замена платы PCI Express ).
5. Отсоедините все кабели , подсоединенные к плате ввода-вывода, от системной платы.
6. Выверните винт , которым панель ввода-вывода крепится к шасси.
7. Осторожно извлеките имеющуюся плату ввода -вывода из компьютера.
8. Для установки панели ввода -вывода совместите и вставьте фиксатор панели ввода/вывода в слот для фиксатора панели ввода-вывода.
9. Вверните обратно винт , которым панель ввода-вывода крепится к шасси.
10. Подсоедините кабели к системной плате .
11. При необходимости установите все платы расширения (см. Замена платы PCI Express ).
12. Установите на место переднюю панель (смотрите раздел Замена передней панели ).
13. Установите на место крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности,
прилагаемые к компьютеру . Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Обратите особое внимание на то , как проложен каждый кабель, прежде чем его отсоединять, — это позволит
уверенно и правильно проложить кабели заново . Неправильно проложенные или отсоединенные кабели могут привести к неполадкам
компьютера .

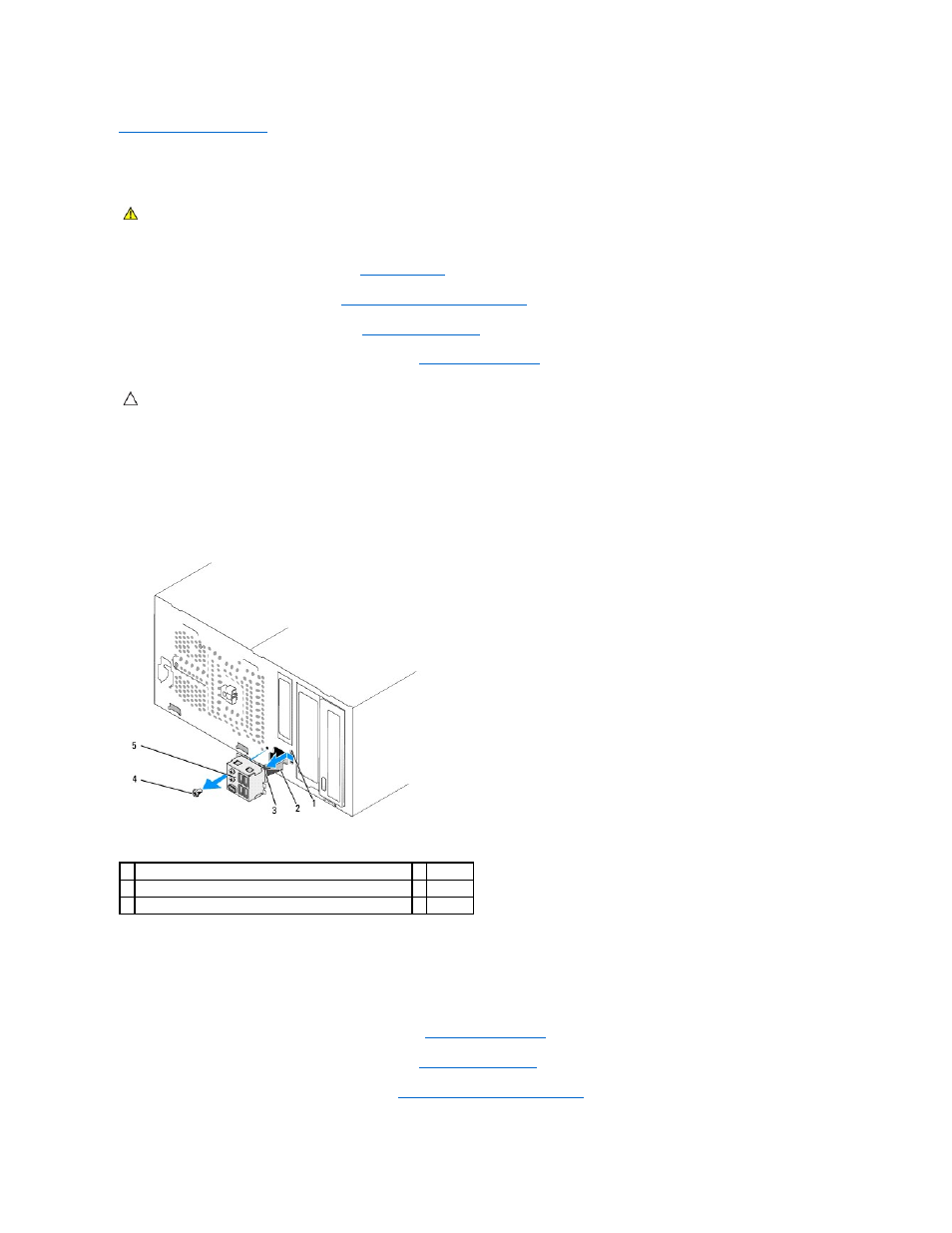

1 слот для зажимного ключа панели ввода-вывода 2 кабели
3 фиксатор панели ввода-вывода 4 винт
5 панель ввода-вывода
