9. Если рычаг фиксатора на гнезде не в верхнем положении , поднимите его.
10. Совместите переднюю и заднюю направляющие выемки на процессоре с передней и задней направляющими выемками на гнезде .
11. Совместите контакты « 1» на процессоре и гнезде.
12. Аккуратно вставьте процессор в гнездо и убедитесь , что он расположен правильно.
13. Когда процессор полностью установлен в разъеме закройте крышку процессора .
14. Сдвиньте рычажок фиксатора гнезда назад к гнезду и зафиксируйте его на месте , чтобы закрепить процессор.
15. Удалите термопасту с нижней части радиатора .
16. Нанесите новую термопасту на верхнюю поверхность процессора .
17. Установите на место вентилятор и радиатор процессора в сборе (смотрите раздел Замена вентилятора процессора и блока радиатора ).
18. Подключите кабели питания к питанию разъема процессора (PWR2) и основному разъему питания (PWR1) на системной плате (см. Компоненты
системной платы ).
19. Установите на место крышку компьютера (см. раздел Установка крышки корпуса компьютера ).

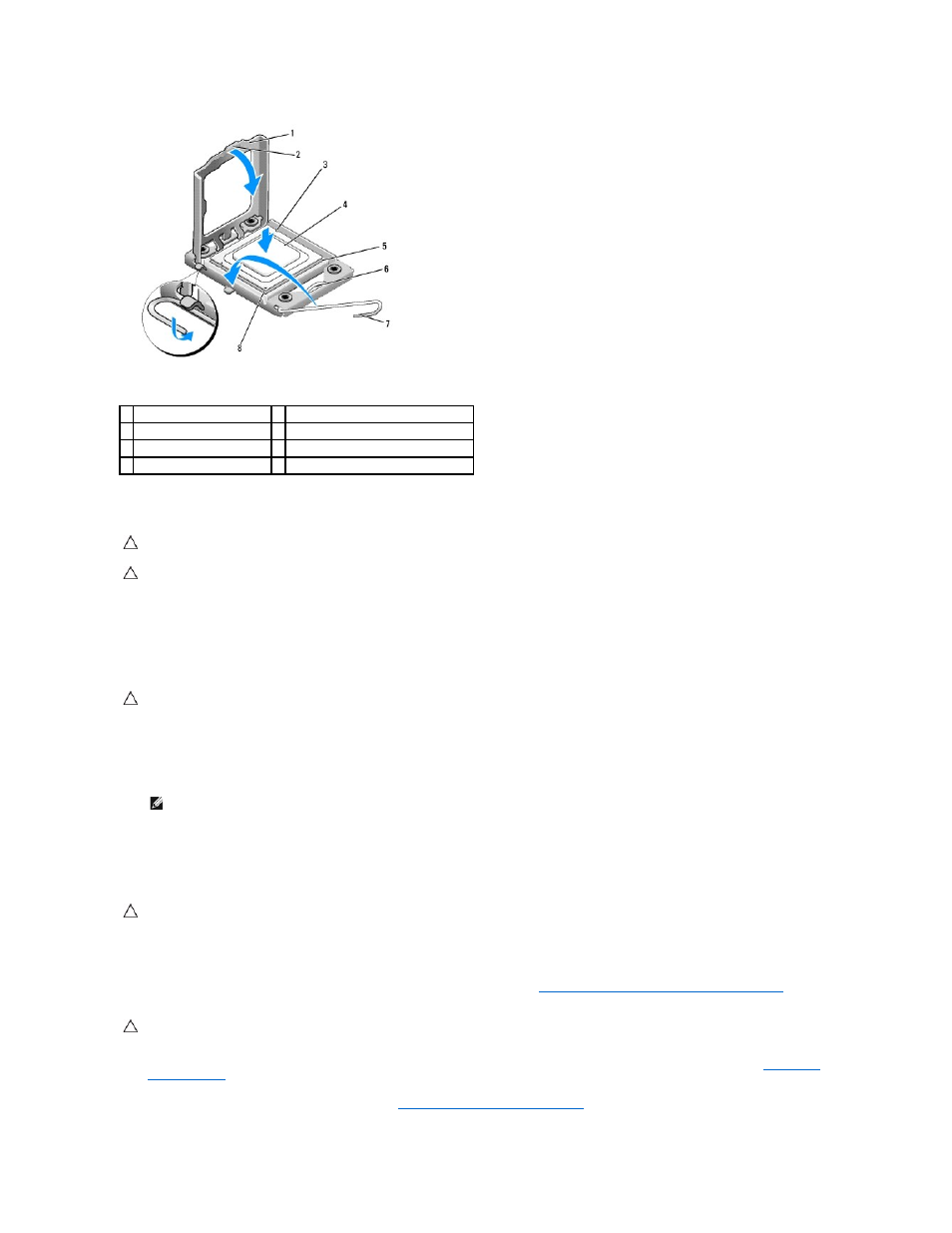

1 крышка процессора 2 выступ
3 направляющая выемка (2) 4 процессор
5 гнездо 6 центральная защелка крышки
7 рычажок фиксатора 8 указатель контакта «1» процессора
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения процессора и компьютера правильно устанавливайте процессор в разъем .
ПРЕДУПРЕЖДЕНИЕ . Контакты гнезда являются хрупкими . Во избежание повреждения контактов правильно совместите микропроцессор с
гнездом и не прикладывайте к процессору особых усилий во время его установки . Будьте осторожны, чтобы не коснуться контактов
системной платы и не погнуть их .
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте к процессору
усилий во время его установки .
ПРИМЕЧАНИЕ . Убедитесь в том , что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
ПРЕДУПРЕЖДЕНИЕ . Нанесите новую термопасту . Новая термопаста необходима для обеспечения достаточного термоскрепления, которое
является обязательным условием для оптимальной работы процессора .
ПРЕДУПРЕЖДЕНИЕ . Убедитесь , что вентилятор и блок радиатора процессора плотно встали на свое место и надежно закреплены.
