70
Блок питания

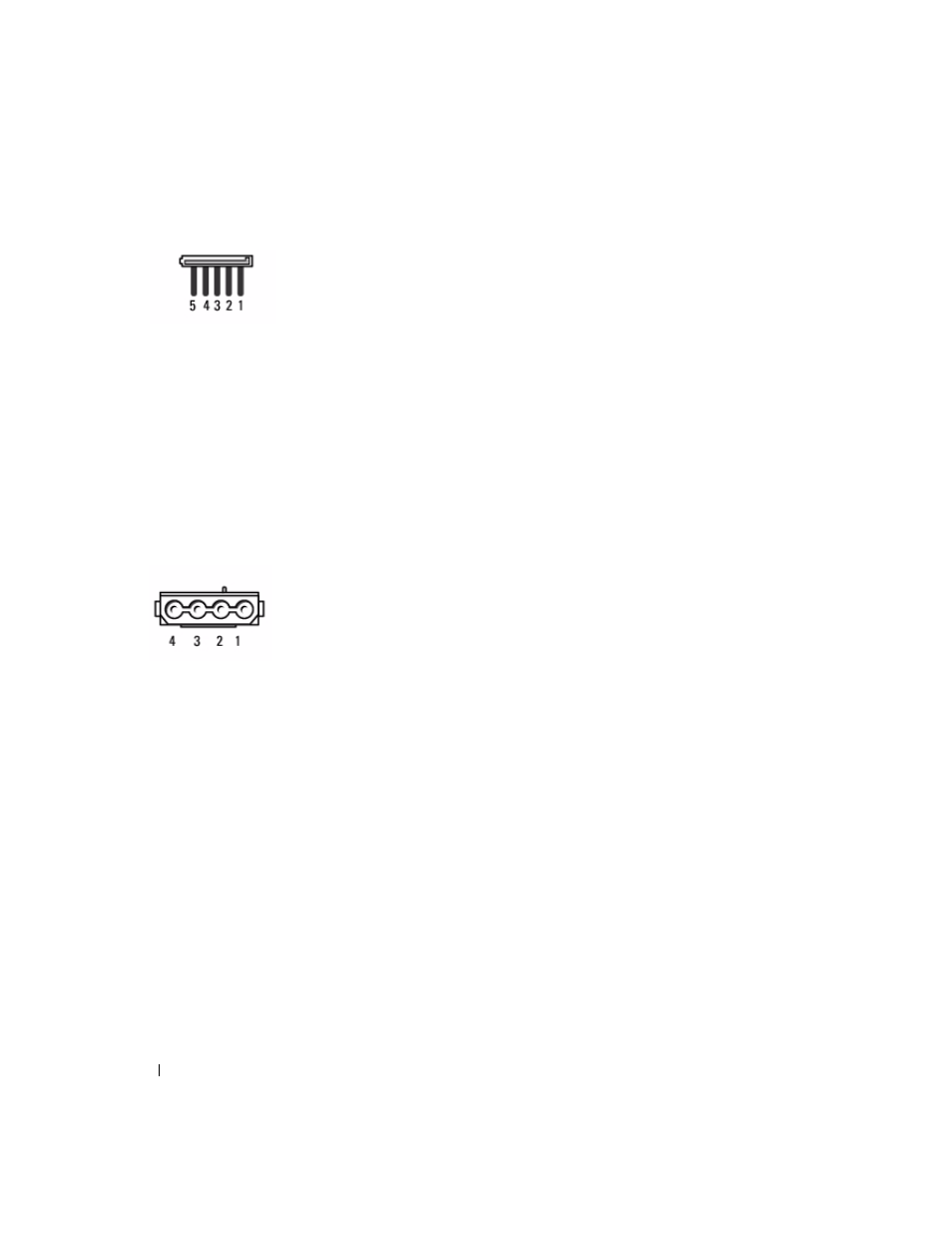

Разъемы питания постоянного тока P3, P5, P8 и P9
Разъем питания постоянного тока P7
Номер
контакта
Название сигнала
Провод
18 AWG
1
+3,3
В постоянного тока
Оранжевый
2
GND
Черный
3
+5
В постоянного тока
Красный
4
GND
Черный
5
+12 VBDC
Белый
Номер
контакта
Название сигнала
Провод
22 AWG
1
+5
В постоянного тока
Красный
2
GND
Черный
3
GND
Черный
4
+12 VADC
Желтый
