Обзор системы
Системы Dell™ PowerEdge™ 2800 Руководство пользователя
Элементы и индикаторы передней панели
Элементы и индикаторы задней панели
Кодовые сигналы индикатора электропитания
Устройства для защиты от некачественного или отсутствующего питания
Получение технической поддержки
В данной главе описаны основные аппаратные и программные возможности и характеристики системы и приведена информация об индикаторах
,
расположенных на передней и задней панелях системы
. Кроме того, в ней содержится информация о других документах, которые могут быть полезны
при настройке системы
, и о порядке получения технической поддержки.
Размещение системы
показаны два варианта корпусов системы: для монтажа в стойку и в виде вертикального блока. На рисунках в этом документе в
основном используется вариант системы для монтажа в стойку
.

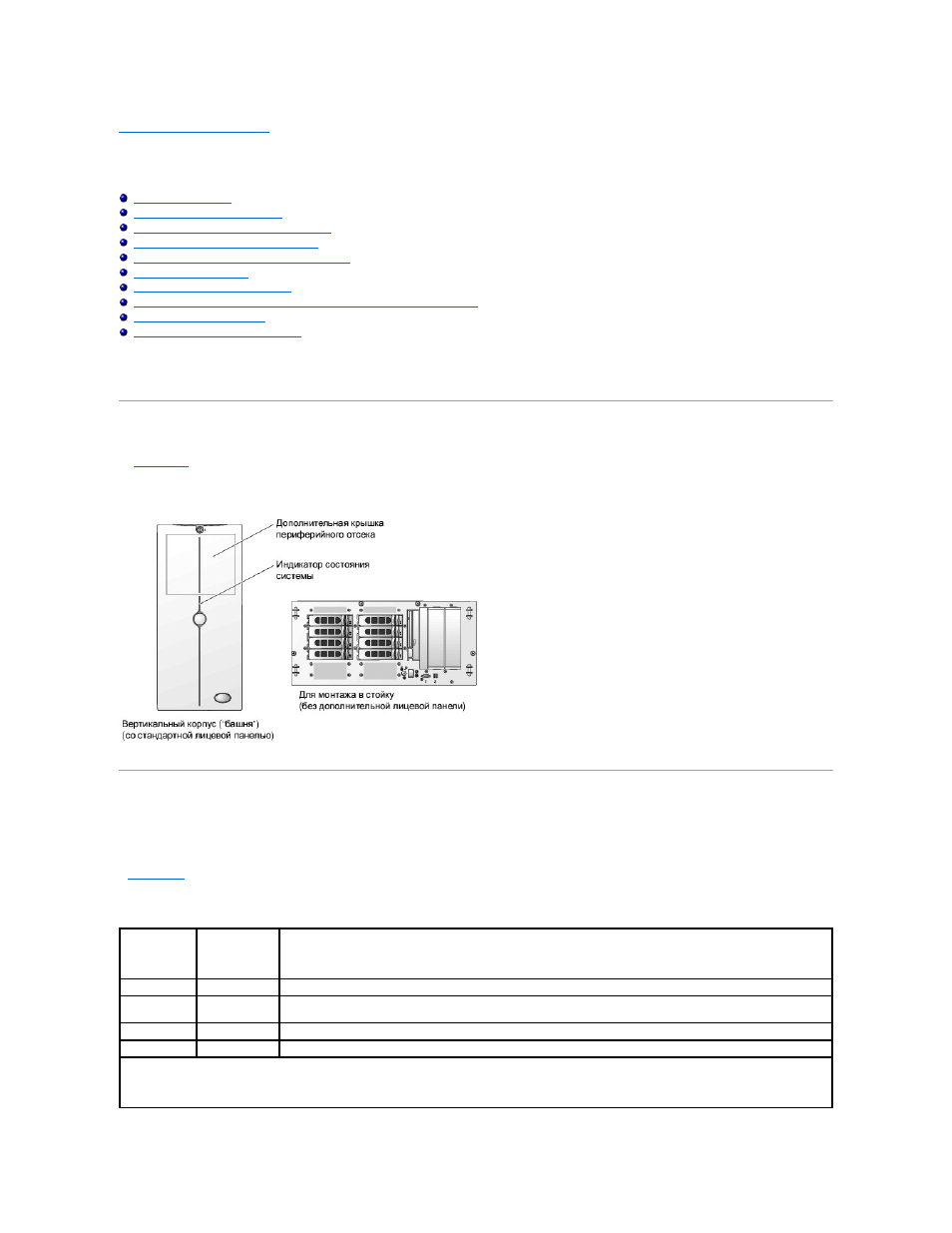

Рисунок
1-1. Корпуса системы: для монтажа в стойку и в виде вертикального блока
Индикаторы на лицевой панели
На закрывающей систему лицевой панели
(заказывается дополнительно для монтируемого в стойку корпуса) имеется индикатор состояния системы.
Индикатор состояния системы светится синим
, когда система работает нормально, и становится желтым, когда в системе возникает та или иная
проблема
, связанная с блоками питания, вентиляторами, температурой корпуса или жесткими дисками.
В
содержится перечень возможных вариантов показаний индикаторов системы. Каждое показание соответствует определенному
событию
, произошедшему в системе.
Таблица
1-1. Индикация состояния системы
Синий
индикатор
Желтый
индикатор
Описание
Не горит
Не горит
Нет питания системы
.
Не горит
Мигает
Система обнаружила ошибку
. Более подробную информацию см. в документе Installation and Troubleshooting Guide
(Руководство по установке системы и устранению неисправностей).
Горит
Не горит
Питание включено
, система в рабочем состоянии.
Мигает
Не горит
Индикатор активирован для идентификации системы в стойке
.
ПРИМЕЧАНИЕ
.
Во время идентификации системы синий индикатор мигает
, даже если обнаружена ошибка. По завершении идентификации системы
синий индикатор перестает мигать
, а желтый начинает мигать снова.
