Кодовые сигналы индикаторов жестких дисков
SCSI
Если активирован
RAID, два индикатора в каждом отсеке жестких дисков предоставляют информацию о состоянии жестких дисков SCSI.
Использование
RAID-массива можно разрешить с помощью ROMB на каркасе платы расширения или с помощью RAID-контроллера, подсоединенного к
объединительной плате подключения дисков
SCSI. См.
. Индикатор включенного питания/сбоя диска контролируется с
помощью встроенного микропрограммного обеспечения объединительной платы
SCSI.

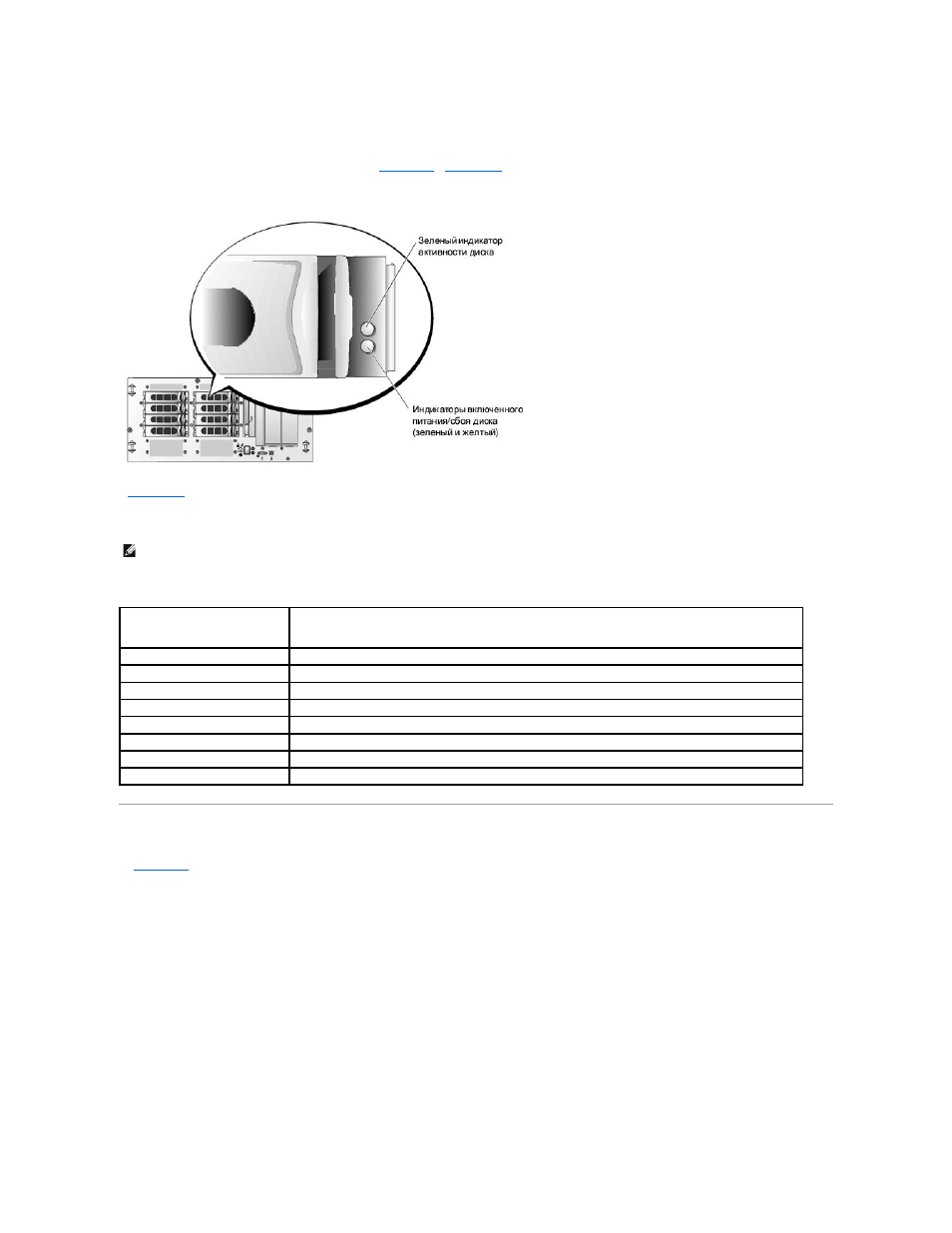

Рисунок
1-3. Индикаторы жестких дисков SCSI
В
перечислены показания индикаторов дисков. Каждое показание соответствует тому или иному связанному с диском событию,
произошедшему в системе
. Например, при сбое жесткого диска будет выдаваться показание "сбой диска". После выбора диска для снятия будет
отображаться показание
"диск готовится к снятию", а затем - "диск готов к установке или снятию". После установки диска, предназначенного для
замены
, появится показание "подготовка диска работе", а затем - "диск работает".
Таблица
1-3. Показания индикаторов жесткого диска
Элементы и индикаторы задней панели
показаны элементы управления, индикаторы и разъемы, расположенные на задней панели системы.
Рисунок
1-4. Элементы и индикаторы задней панели
ПРИМЕЧАНИЕ
.
Если
RAID не активирован, появляется только показание индикатора "диск работает". Во время обращения системы к жесткому
диску индикатор активности диска тоже будет мигать
.
Состояние
Показание индикатора
Идентификация диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Диск готовится к снятию
Зеленый индикатор включенного питания
/сбоя мигает два раза в секунду.
Диск готов к установке или снятию
Ни один индикатор диска не горит.
Диск готовится к работе
Зеленый индикатор включенного питания
/сбоя светится.
Предполагается сбой диска
Индикатор включенного питания
/сбоя медленно мигает, чередуя зеленый свет, желтый свет и выключение.
Сбой диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Восстановление диска
Зеленый индикатор включенного питания
/сбоя медленно мигает.
Диск работает
Зеленый индикатор включенного питания
/сбоя светится.
