Элементы и индикаторы передней панели

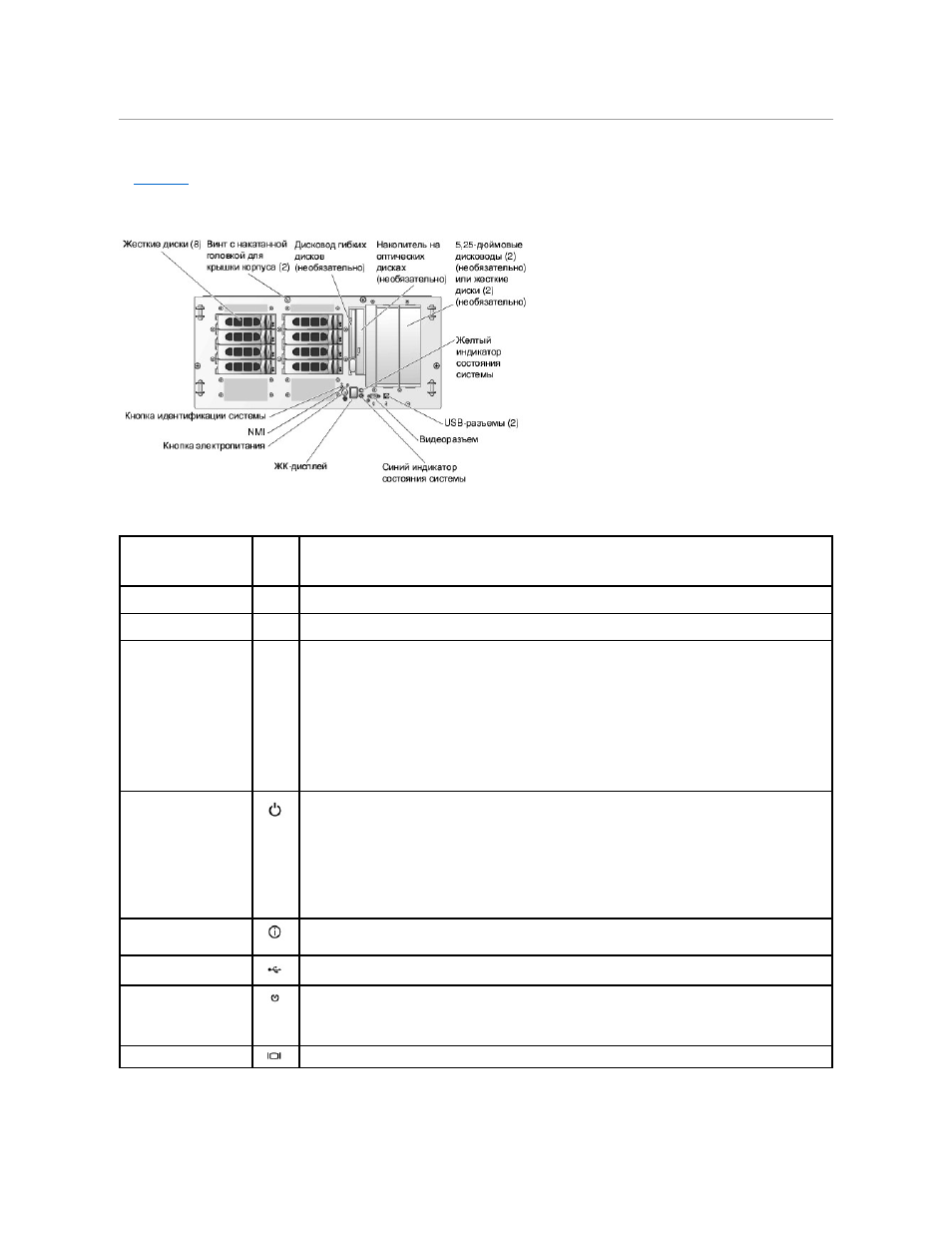

изображены элементы управления, индикаторы и разъемы, расположенные под дополнительной лицевой панелью стойки на передней
панели системы
.
Рисунок
1-2. Элементы и индикаторы передней панели
Таблица
1-2. Светодиодные индикаторы, кнопки и разъемы на передней панели
Индикатор
, кнопка
или разъем
Значок
Описание
Синий индикатор
состояния системы
Не работает
, если лицевая панель удалена.
На ЖК
-дисплее отображается состояние системы.
Желтый индикатор
состояния системы
Не работает
, если лицевая панель удалена.
На ЖК
-дисплее отображается состояние системы.
ЖК
-дисплей
Отображает системный идентификатор
, информацию о состоянии и сообщения о системных ошибках.
В нормальном режиме работы ЖК
-дисплей светится. Мигание ЖК-дисплея синим цветом при идентификации
конкретной системы может быть вызвано как программным обеспечением для управления системой
, так и
нажатием кнопок идентификации
, расположенных на передней и задней панелях.
ЖК
-дисплей светится желтым цветом, когда в системе возникает проблема, связанная с блоками питания,
вентиляторами
, температурой или жесткими дисками.
ПРИМЕЧАНИЕ
.
Если система подключена к источнику переменного тока и обнаружена ошибка
, ЖК-дисплей
мигает желтым цветом независимо от того
, включено ли питание системы.
Индикатор включенного
питания
, кнопка
электропитания
Когда система включена
, загорается индикатор включенного питания. Индикатор включенного питания
мигает
, если в систему подается питание, но система при этом не включена.
Кнопка электропитания контролирует подачу в систему постоянного тока
.
ПРИМЕЧАНИЕ
.
Если система работает под управлением
ACPI-совместимой операционной системы и
отключается с помощью кнопки электропитания
, перед отключением питания система выполнит надлежащую
процедуру завершения работы
. Если ACPI-совместимая операционная система не используется, питание
отключается сразу же после нажатия кнопки электропитания
.
Кнопка идентификации
системы
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной системы в
стойке
. При нажатии одной из этих кнопок синие индикаторы состояния системы на передней и задней
панелях начнут мигать и будут мигать до повторного нажатия одной из этих кнопок
.
USB-разъемы
Предназначены для подключения к системе устройств
, совместимых с интерфейсом USB 2.0.
Кнопка
NMI
Используется для устранения проблем в программном обеспечении и драйвере устройства при работе
определенных операционных систем
. Эту кнопку можно нажать, используя конец канцелярской скрепки.
Используйте эту кнопку только по указанию специалиста службы технической поддержки или в соответствии с
документацией по операционной системе
.
Разъем видеоадаптера
Служит для подключения монитора к системе
.
