Инструкция по эксплуатации Dell PowerEdge RAID Controller H700
Страница 59
Установка и конфигурирование аппаратного обеспечения
59
2
Отключите систему от электросети и снимите с системы крышку.
ПРИМЕЧАНИЕ.
Положение контроллера PERC H700 не является
фиксированным и зависит от системы. Дополнительные сведения о
размещении PERC H700 см. в
Руководстве по эксплуатации
оборудования, которое поставляется с системой, или в соответствующей
документации, доступной на сайте техподдержки Dell
support.dell.com/manuals.
3
Извлеките PERC H700 из системы. См. раздел «Снятие адаптеров PERC
H700
4
Снимите модуль памяти DIMM, нажав на защелки с обеих сторон
разъема модуля памяти DIMM, и поднимите модуль памяти DIMM с
контроллера. См. раздел Рис. 4-8.
ПРИМЕЧАНИЕ.
Не прилагайте чрезмерное усилие к разъему модуля
памяти DIMM при вынимании модуля памяти.

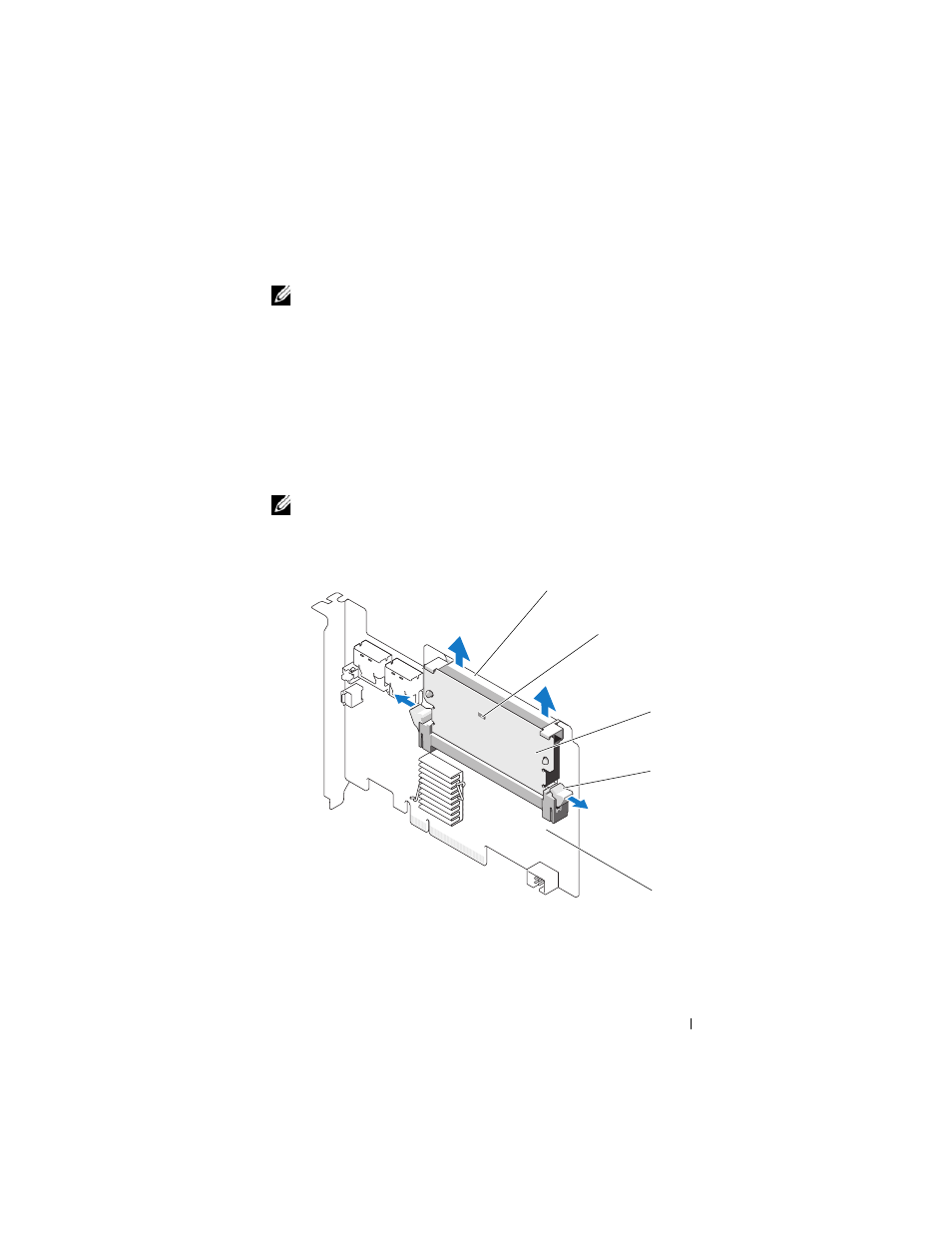

Рис. 4 8. Извлечение модуля памяти DIMM из PERC H700
1
Держатель модуля памяти DIMM
2
Светодиод измененных кэш
буферов, не записанных на диск
3
Модуль DIMM
4
Защелка
5
Адаптер PERC H700
1
2
5
3
4
