84 | Hrvatski

1 619 929 K52 | (27.2.12)

Bosch Power Tools

Usisavanje prašine/strugotina (vidjeti slike B

–

f Prije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

f Prašina od materijala kao što su premazi sa sadržajem

olova, neke vrste drva, mineralnih materijala i metala,
može biti štetna za zdravlje. Dodirivanje ili udisanje
prašine može uzrokovati alergijske reakcije i/ili oboljenja
dišnih putova korisnika električnog alata ili osoba koje se
nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od
hrastovine ili bukve smatra se kancerogenom, posebno u
kombinaciji sa dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal koji sadrži azbest
smiju obrađivati samo stručne osobe.

– Po mogućnosti koristite usisavanje prašine prikladno

za materijal.

– Osigurajte dobru ventilaciju radnog mjesta.

– Preporučuje se uporaba zaštitne maske sa filterom

klase P2.

Pridržavajte se važećih propisa za obrađivane materijale.

f Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Napomena: Kod piljenja uvijek koristite skretnu cijev 24 ili
kutiju za prašinu/strugotinu 25 kako vas ne bi ozlijedili leteći
komadići strugotine.

Skretna cijev 24 može se koristiti sa ili bez priključenog
usisavanja prašine/strugotine. Skretnu cijev 24 ovisno o
primjeni okrenite tako da vas ne mogu ozlijediti komadići
strugotine i utaknite je čvrsto u izbacivač strugotine 16.

Vanjsko usisavanje (vidjeti sliku B)
Nataknite usisno crijevo 23 (pribor) na izbacivač strugotine
16. Spojite usisno crijevo 23 sa usisavačem prašine (pribor).
Pregled priključaka na različite usisavače možete naći na kraju
ovih uputa.

Električni alat može se izravno priključiti na utičnicu Bosch
univerzalnog usisavača sa napravom za daljinsko pokretanje.
On se automatski starta kod uključivanja električnog alata.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno
opasna za zdravlje, treba koristiti specijalni usisavač.

Vlastito usisavanje (vidjeti slike C–E)
Kutija za prašinu/strugotinu 25 za manje radove može se
koristiti sa zatvorenim zasunom 26. Kod većih radova zasun
26 morate ostaviti otvoren tako da strugotina može ispasti.
Kutiju za prašinu/strugotinu 25 čvrsto utaknite u izbacivač
strugotine 16.
Pravovremeno ispraznite kutiju za prašinu/strugotinu 25
kako bi se zadržala djelotvornost električnog alata.

Za pražnjenje kutije za prašinu/strugotinu 25 izvucite je iz
izbacivača strugotine 16. U tu svrhu pritisnite zasun 26
prema gore, okrenite kutiju za prašinu/strugotinu 25 na
stranu i ispraznite je.

Prije nego što je nataknete, očistite priključni nastavak kutije
za prašinu/strugotinu 25.

Rad

Načini rada

f Prije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku F)
f Prilagodite dubinu rezanja debljini izratka. Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

Otpustite steznu polugu 27. Za manje dubine rezanja
povlačite pilu dalje od temeljne ploče 12, a za veće dubine
rezanja pritišćite pilu prema temljenoj ploči 12. Namjestite
željenu mjeru na skali dubine rezanja. Ponovno stegnite
steznu polugu 27.

Namještanje kuta kosog rezanja
Otpustite leptiraste vijke 7 i 14. Zakrenite pilu bočno.
Namjestite željenu mjeru na skali 5. Ponovno stegnite
leptiraste vijke 7 i 14.
Napomena: Kod kosog rezanja je dubina rezanja manja od
prikazane vrijednosti na skali dubine rezanja 28.

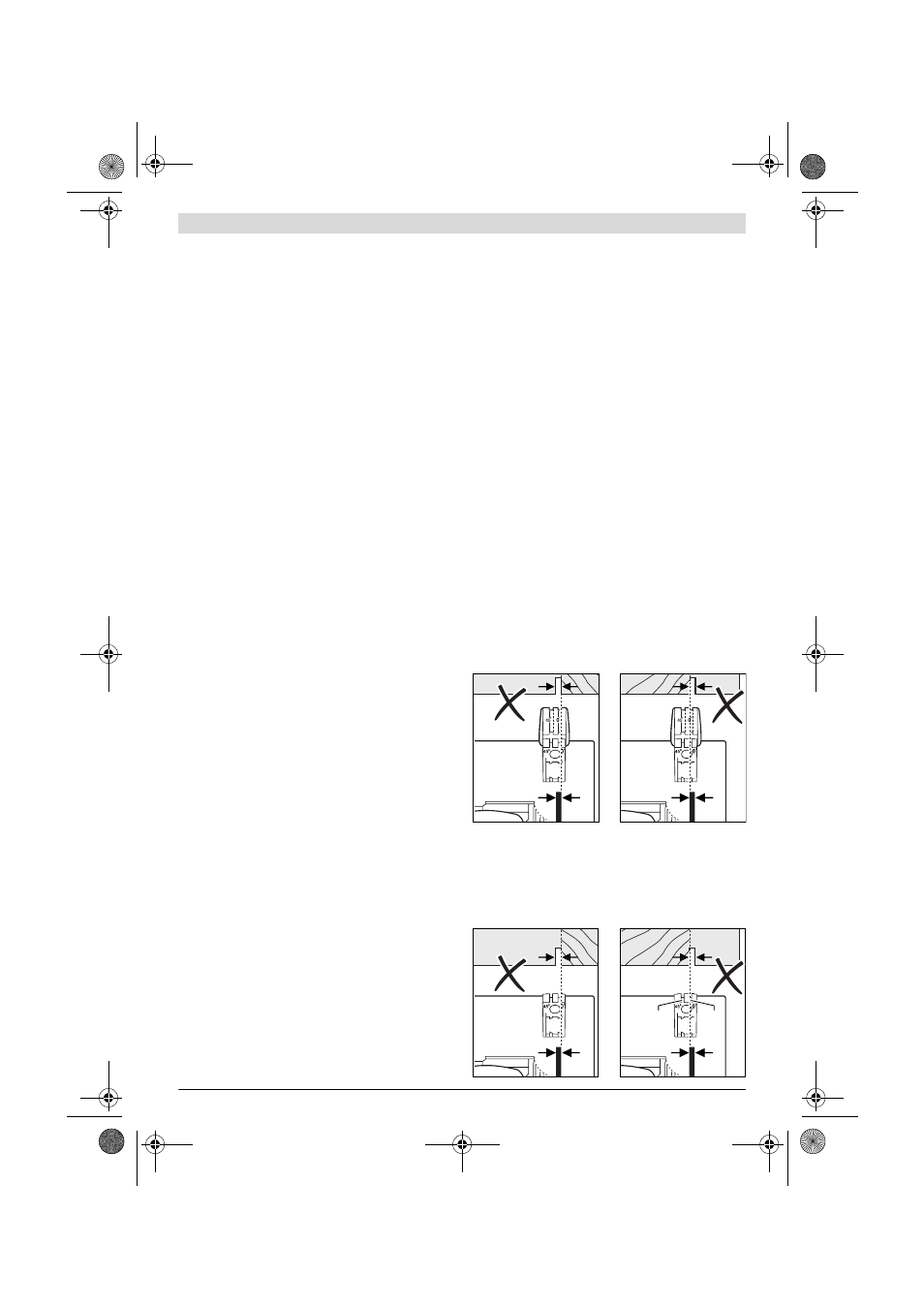

Oznake rezanja (vidjeti sliku G)
(PKS 55 A/PKS 66 A/PKS 66 AF)
Rasklopivi kontrolni prozorčić

„CutControl“ 9 služi za

precizno vođenje kružne pile po liniji rezanja ucrtanoj na
izratku. Kontrolni prozorčić

„CutControl“ 9 ima oznaku za

rezanje pod pravim kutom i za rezanje pod kutom od 45

°.

Oznaka rezanja 0

° (30) pokazuje položaj lista pile kod rezanja

pod pravim kutom. Oznaka rezanja 45

° (29) pokazuje položaj

lista pile kod 45

°-reza.

Za točno rezanje kružnu pilu postavite na izradak kako je
prikazano. Najbolje je da provedete probni rez.

Oznake rezanja (PKS 55)
Oznaka rezanja 0
