18 | Česky
1 619 929 K52 | (27.2.12) Bosch Power Tools
Externí odsávání (viz obr. B)
Nastrčte odsávací hadici 23 (příslušenství) na výfuk třísek
16. Odsávací hadici 23 spojte s vysavačem (příslušenství).
Přehled přípojek na různé vysavače naleznete na konci tohoto
návodu.
Elektronářadí lze připojit přímo do zásuvky víceúčelového
vysavače Bosch s dálkovým spínáním. Ten se při zapnutí
elektronářadí automaticky nastartuje.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Vlastní odsávání (viz obrázky C–E)
Box na prach/třísky 25 lze pro malé práce použít s uzavřeným
šoupátkem 26. Při větších pracech byste měli nechat
šoupátko 26 otevřené tak, aby třísky mohli vypadnout.
Box na prach/třísky 25 zastrčte pevně do výfuku třísek 16.
Box na prach/třísky 25 včas vyprazdňujte, aby účinnost
zůstala zachována.
Pro vyprázdnění boxu na prach/třísky 25 jej stáhněte z výfuku
třísek 16. Šoupátko 26 zatlačte nahoru, box na prach/třísky
25 otočte na bok a vyprázdněte jej.
Před nastrčením připojovací hrdlo boxu na prach/třísky 25
očistěte.
Provoz
Druhy provozu
f Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nastavení hloubky řezu (viz obr. F)
f Přizpůsobte hloubku řezu tloušťce obrobku. Pod
obrobkem by měla být viditelná necelá výška zubu.
Povolte upínací páčku 27. Pro menší hloubku řezu odtáhněte
pilu od základové desky 12, pro větší hloubku řezu zatlačte
pilu k základové desce 12. Nastavte požadovaný rozměr na
stupnici hloubky řezu. Upínací páčku 27 opět utáhněte.
Nastavení šikmých úhlů
Povolte křídlové šrouby 7 a 14. Pilu vychylte na bok. Nastavte
požadovaný rozměr na stupnici 5. Křídlové šrouby 7 a 14 opět
utáhněte.
Upozornění: U skloněných řezů je hloubka řezu menší než
zobrazená hodnota na stupnici hloubky řezu 28.

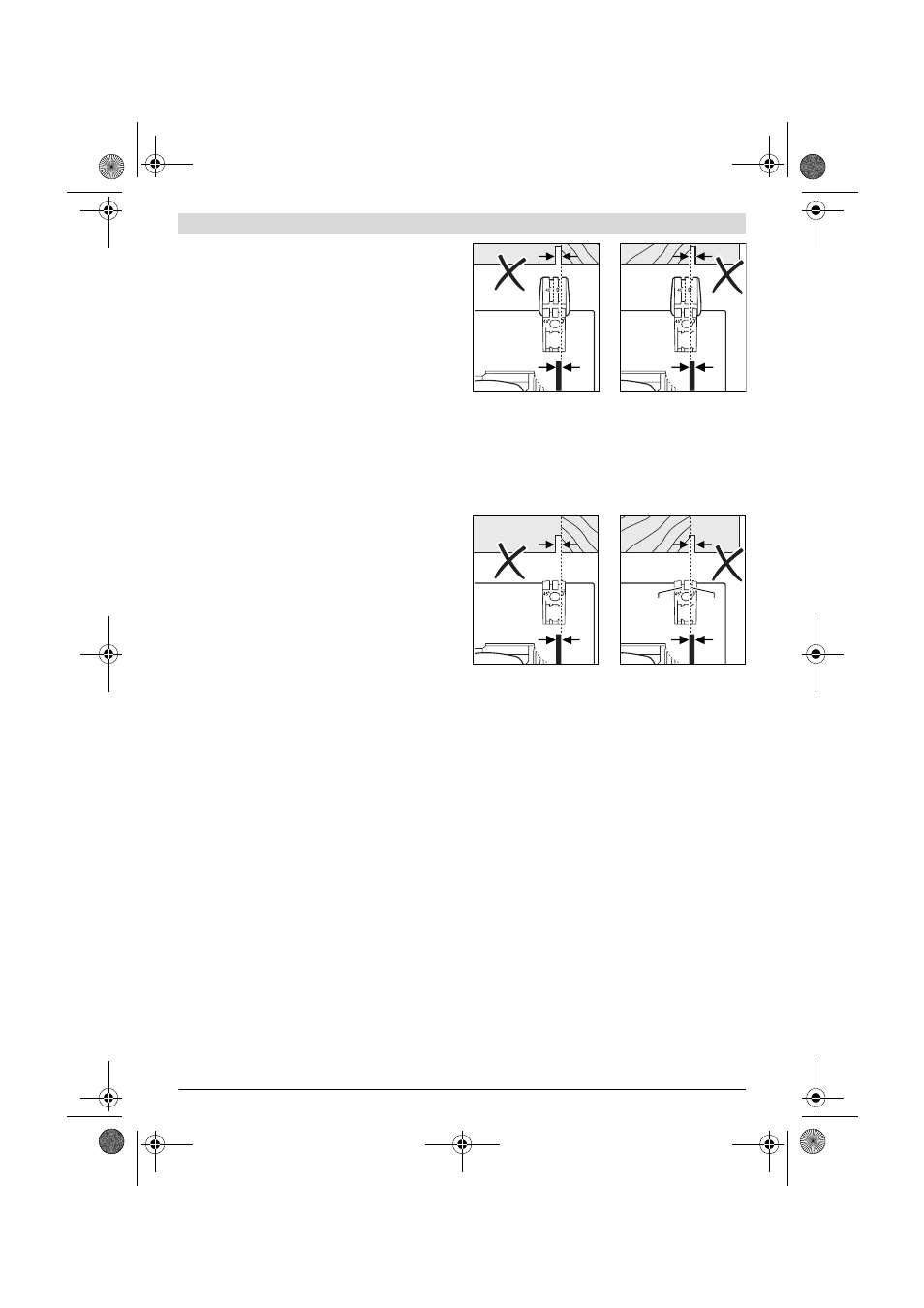

Označení řezu (viz obrázek G)
(PKS 55 A/PKS 66 A/PKS 66 AF)
Dopředu výklopný průzor
„CutControl“ 9 slouží k přesnému
vedení okružní pily po na obrobku vedené řezné čáře. Průzor
„CutControl“ 9 má po jedné rysce pro pravoúhlý řez a pro řez
pod úhlem 45
°.
Označení řezu 0 ° (30) ukazuje polohu pilového kotouče při
pravoúhlém řezu. Označení řezu 45 ° (29) ukazuje polohu
pilového kotouče při řezu pod sklonem 45 °.
Pro rozměrově přesný řez nasaďte kotoučovou pilu na
obrobek tak, jak je ukázáno na obrázku. Nejlépe proveďte
jeden zkušební řez.
Označení řezu (PKS 55)
Označení řezu 0
° (30) ukazuje polohu pilového kotouče při
pravoúhlém řezu. Označení řezu 45 ° (29) ukazuje polohu
pilového kotouče při řezu pod sklonem 45 °.
Pro rozměrově přesný řez nasaďte kotoučovou pilu na
obrobek tak, jak je ukázáno na obrázku. Nejlépe proveďte
jeden zkušební řez.
Uvedení do provozu
f Dbejte síťového napětí! Napětí zdroje proudu musí
souhlasit s údaji na typovém štítku elektronářadí.
Elektronářadí označené 230 V smí být provozováno i
na 220 V.
Zapnutí – vypnutí
Pro uvedení do provozu stlačte nejprve blokování zapnutí 1
a následně stlačte spínač 2 a podržte jej stlačený.
K vypnutí elektronářadí spínač 2 uvolněte.
Upozornění: Z bezpečnostních důvodů nelze spínač 2
zaaretovat, nýbrž musí zůstat během provozu neustále
stlačený.
Pokud elektronářadí nepoužíváte, vypněte jej, aby se šetřilo
energií.
Pracovní pokyny
Chraňte pilový kotouč před úderem a nárazem.
Elektronářadí veďte rovnoměrně a s lehkým posuvem ve
směru řezu. Příliš silný posuv značně snižuje životnost
nasazeného nástroje a může poškodit elektronářadí.
Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru
zubů pilového kotouče. Používejte proto jen ostré a pro
opracovávaný materiál vhodné pilové kotouče.
30 29
