Polski | 11
Bosch Power Tools 1 619 929 K52 | (27.2.12)
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
f Należy unikać gromadzenia się pyłu na stanowisku
pracy. Pyły mogą się z łatwością zapalić.
Wskazówka: Podczas pracy należy zawsze stosować rurę
odprowadzającą wióry 24 lub pojemnik na pył/wióry 25, aby
nie zostać trafionym przez unoszące się w powietrzu wióry.
Rurę odprowadzająca wióry 24 można stosować zarówno z
podłączonym systemem odsysania pyłu i wiórów, jak i bez
niego. Rurę odprowadzającą wióry 24 należy ustawić w
zależności od rodzaju zastosowania tak, aby wypadający
wióry nie trafiały operatora, a następnie mocno wsunąć do
wyrzutu wiórów 16.
Odsysanie zewnętrzne (zob. rys. B)
Nałożyć wąż odsysania 23 (osprzęt) na wyrzutnik wiórów 16.
Połączyć wąż 23 z odkurzaczem (osprzęt). Sposoby
przyłączenia do różnych odkurzaczy umieszczone zostały na
końcu niniejszej instrukcji.
Elektronarzędzie możne być zasilane bezpośrednio poprzez
gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze
zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas
automatycznie w momencie załączenia zasilania w
elektronarzędziu.
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Odsysanie do worka (zob. rys. C–E)
Pojemnik na pył/wióry 25 można stosować do mniejszych
prac z zasuniętą zasuwką 26. Do większych prac należy
zasuwkę 26 uprzednio otworzyć
– tak, żeby wióry mogły
wypadać.
Wstawić pojemnik na pył/wióry 25 do wyrzutnika wiórów 16.
Dla zapewnienia optymalnej wydajności odsysania, pojemnik
na pył i wióry 25 należy regularnie opróżniać.
Aby opróżnić pojemnik na pył/wióry 25 należy odsunąć go od
wyrzutnika wiórów 16. Docisnąć zasuwkę 26 do góry,
przekręcić pojemnik na pył/wióry 25 na bok i opróżnić go.
Przed nałożeniem pojemnika na pył/wióry 25 należy oczyścić
króciec przyłączeniowy.
Praca
Rodzaje pracy
f Przed wszystkimi pracami przy elektronarzędziu
należy wyciągnąć wtyczkę z gniazda.
Ustawianie głębokości cięcia (zob. rys. F)
f Głębokość cięcia musi być nastawiona zgodnie z
grubością przecinanego materiału. Ostrza piły powinny
wystawać na swojej wysokości poza materiał.
Zwolnić dźwignię mocującą 27. Aby zmniejszyć głębokość
cięcia, należy podnieść pilarkę, odciągając ją od podstawy
12. Aby zwiększyć głębokość cięcia należy opuścić pilarkę
w kierunku podstawy 12. Ustawić właściwą głębokość cięcia,
posługując się podziałką i ponownie mocno dociągnąć
dźwignię mocującą 27.
Ustawianie kąta uciosu
Poluzować śruby motylkowe 7 i 14. Odchylić na bok pilarkę i
ustawić na podziałce 5 pożądany kąt cięcia. Ponownie
dociągnąć śruby motylkowe 7 i 14.
Wskazówka: W czasie wykonywania cięć skośnych,
głębokość cięcia jest w rzeczywistości mniejsza, niż wartość
ukazana na podziałce 28.

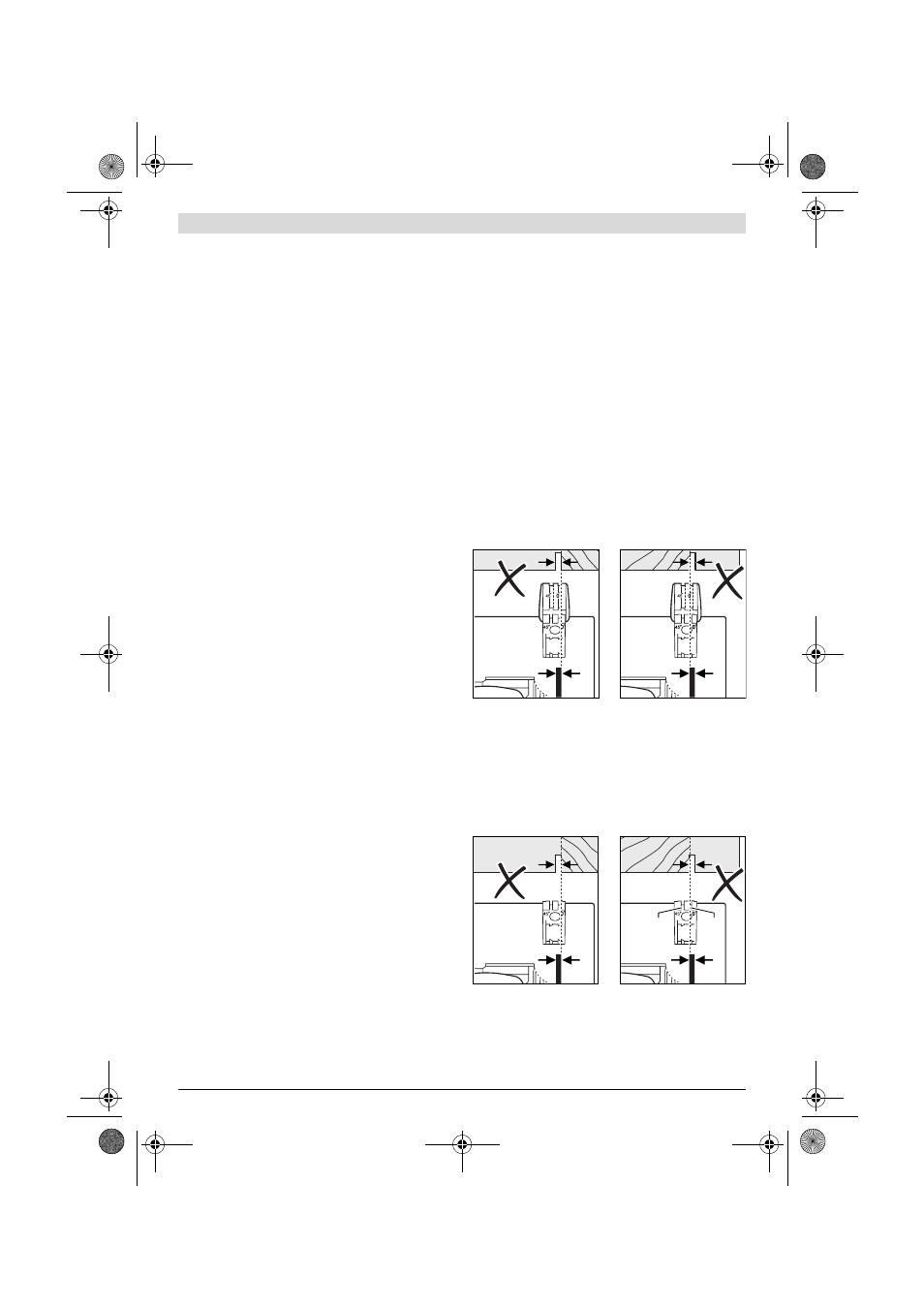

Wskaźniki cięcia (zob. rys. G)
(PKS 55 A/PKS 66 A/PKS 66 AF)
Okienko
„CutControl“ 9, które można odchylić do przodu,
pomaga w precyzyjnym prowadzeniu pilarki tarczowej wzdłuż
wyrysowanej na obrabianym materiale linii cięcia. Okienko
„CutControl“ 9 posiada dwa znaczniki – jeden do cięcia pod
kątem prostym i jeden do cięcia pod kątem 45
°.
Wskaźnik cięcia 0 ° (30) ukazuje ustawienie tarczy przy cięciu
pod kątem prostym. Wskaźnik cięcia pod kątem 45 ° (29)
ukazuje pozycję tarczy przy cięciu pod kątem 45 °.
Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę
do elementu obrabianego tak, jak pokazano na rysunku.
Najlepsze efekty osiągnie się, jeżeli przeprowadzi się
uprzednio cięcie próbne.
Wskaźniki cięcia (PKS 55)
Wskaźnik cięcia 0
° (30) ukazuje ustawienie tarczy przy cięciu
pod kątem prostym. Wskaźnik cięcia pod kątem 45 ° (29)
ukazuje pozycję tarczy przy cięciu pod kątem 45 °.
Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę
do elementu obrabianego tak, jak pokazano na rysunku.
Najlepsze efekty osiągnie się, jeżeli przeprowadzi się
uprzednio cięcie próbne.
30 29
