2-2 параллельный интерфейс (ieee1284), Srp-275ii – Инструкция по эксплуатации BIXOLON SRP-275II
Страница 12
Rev. 1.01
- 12 -
SRP-275II

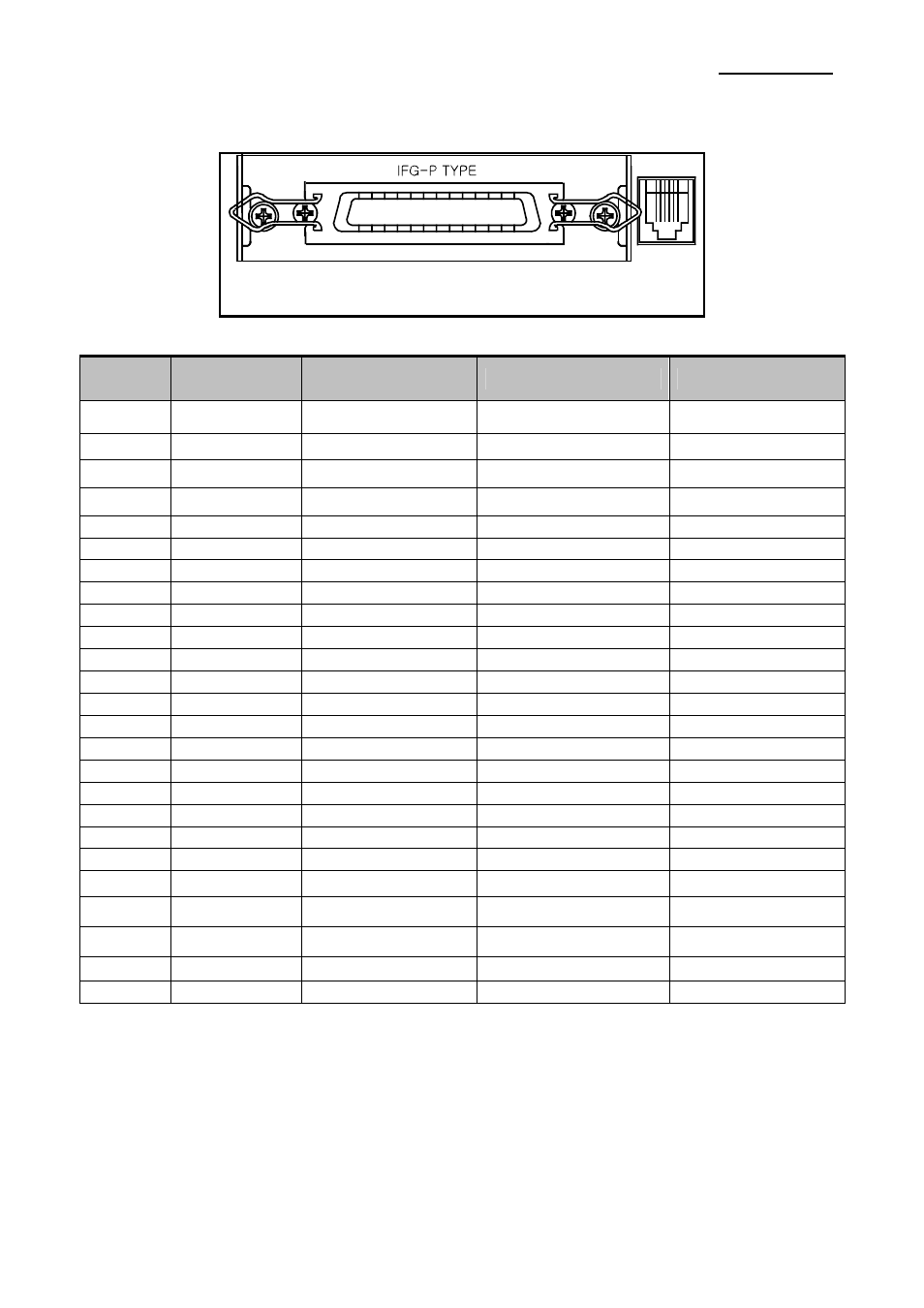

2-2-2 Параллельный интерфейс (IEEE1284)
Разъем интерфейса
Разъем
выдвижного
ящика
№
контакта
источник
режим
совместимости
режим полубайтов
режим байтов
1 Host nStrobe
HostClk
HostClk
2
Host / Printer
Data 0 (LSB)
-
Data 0 (LSB)
3
Host / Printer
Data 1
-
Data 1
4
Host / Printer
Data 2
-
Data 2
5
Host / Printer
Data 3
-
Data 3
6
Host / Printer
Data 4
-
Data 4
7
Host / Printer
Data 5
-
Data 5
8
Host / Printer
Data 6
-
Data 6
9
Host / Printer
Data 7 (MSB)
-
Data 7 (MSB)
10 Printer
nAck
PtrClk
PtrClk
11 Printer
Busy PtrBusy
/Data3,7 PtrBusy
12 Printer
Perror AckDataReq/Data2,6
AckDataReq
13 Printer
Select
Xflag/Data1,5
Xflag
14 Host nAutoFd
HostBusy
HostBusy
15 -
NC
NC
NC
16 -
GND
GND
GND
17 -
FG
FG
FG
18 Printer Logic-H
Logic-H
Logic-H
19-30 -
GND
GND
GND
31 Host
nInit
nInit
nInit
32 Printer
nFault nDataAvail/Data0,4 nDataAvail
33 -
GND
ND
ND
34 Printer DK_Status
ND
ND
35 Printer
+5V
ND
ND
36 Host nSelectIn 1284-Active 1284-Active
