Rev. 1.01

- 30 -

SRP-275II

6. Установка приспособления для крепления на стене (опцион)

ПРИМЕЧАНИЯ

Монтажная пластина в базовый комплект поставки не входит. Микропереключатель 1-7 необходимо перевести в положение
«OFF» (ВЫКЛ.), так как при монтаже на стену датчик отсутствия бумаги (Paper Out) задействовать невозможно. Обратитесь к
продавцу или в магазин, где был приобретен товар, за подробной информацией об особенностях его монтажа на стену.

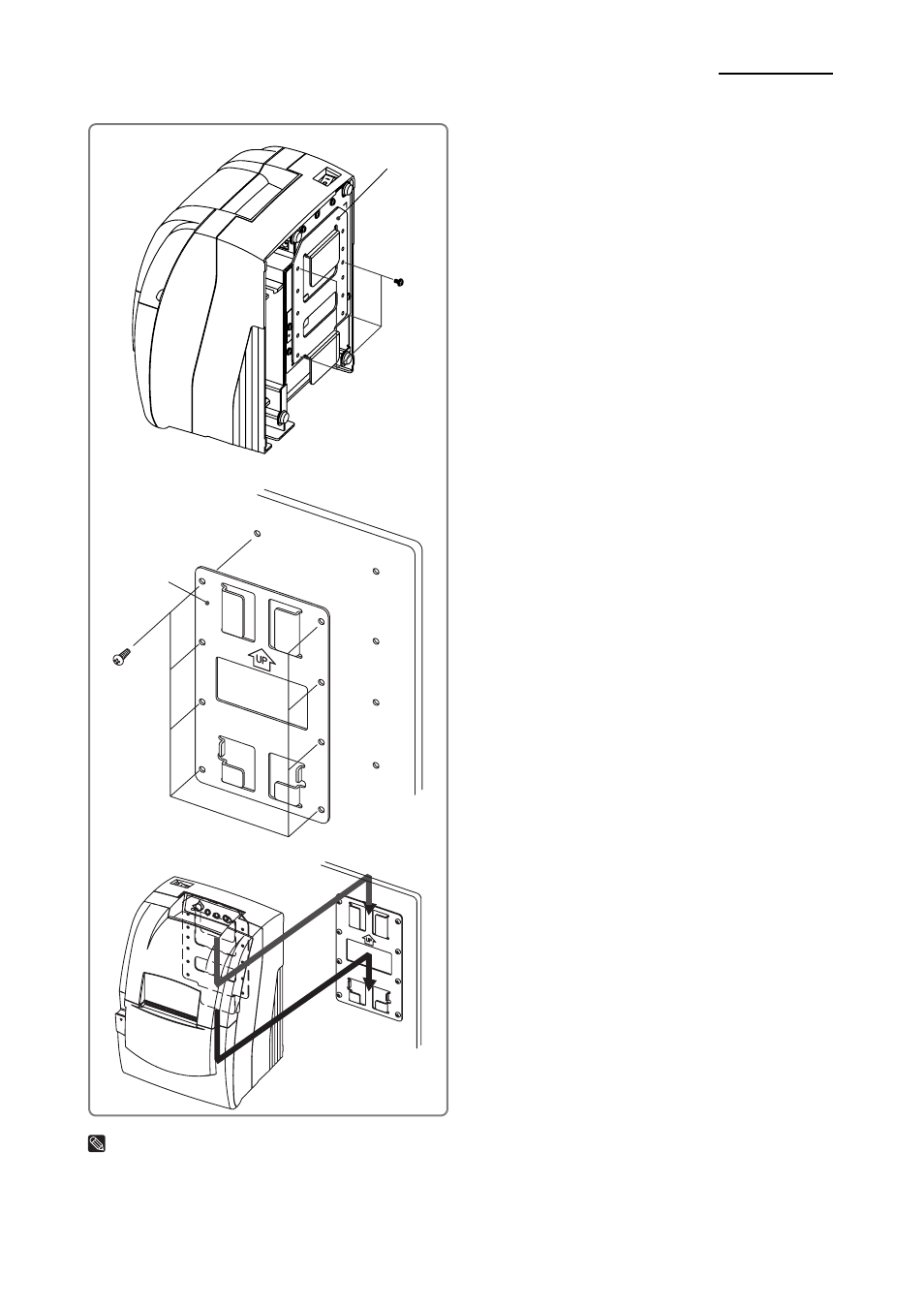

Bracket hanger

Screw(3x5)
(4pieces)

Bracket mount

Screw(4x10)
(8pieces)

1)

Переверните

аппарат

и

прикрепите

подвесную скобу к раме основания,

затяните 4 винта.

2) Восемью винтами прочно прикрепите

ответную скобу к стене. Стрелка на скобе

должна быть направлена вверх, как

показано на рисунке. Ответная скоба всегда

крепится вертикально.

3) Вставьте подвесную скобу в ответную скобу,

как показано на рисунке.
