СОЕДИНЕНИЕ КОНУСНЫХ МАНЖЕТНЫХ
УПЛОТНЕНИЙ БЕЗ ВУЛКАНИЗАЦИИ
В случае непреднамеренного повреждения или избыточного износа
конусного манжетного уплотнения с необходимостью замены может
использоваться приведенная ниже методика без обязательного
снятия подшипников или прочего вспомогательного оборудования.
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
Толстая бечевка
Липкая лента
Фиксатор резьбовых соединений Loctite 415, 416, 405 или Black Max 380
Наждачная шкурка
Метилэтилкетон или спирт
Наждачная шкурка марки 400 - 600
МЕТОДИКА:

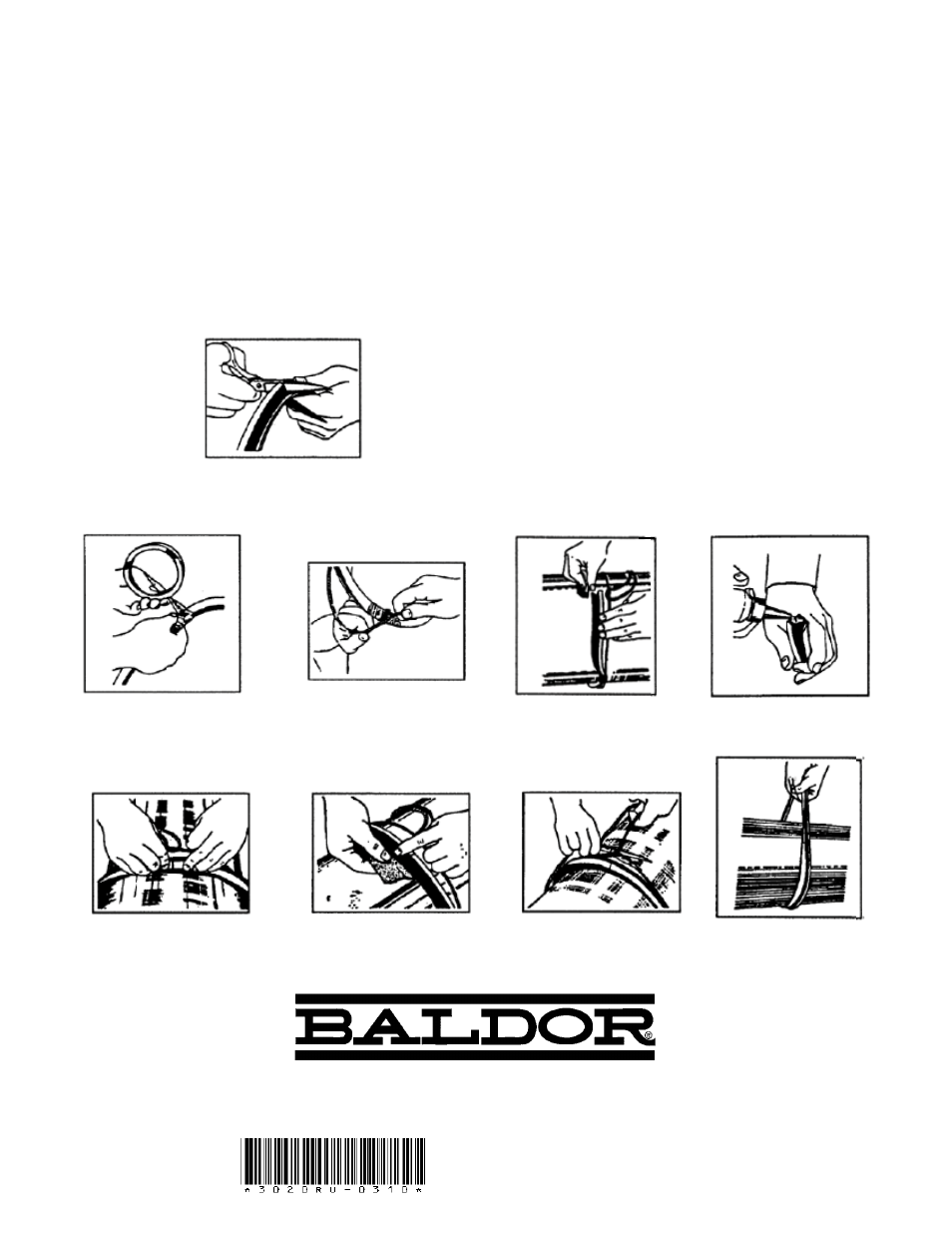

1. Подрежьте конусные манжетные уплотнения до равномерной
подгонки поперечных поверхностей. Срез должен быть выполнен
крупными острыми ножницами или ножом (ленточной пилой для
профиля E). Перед выполнением среза произведите очистку
лезвий метилэтилкетоном (рис. 11).
2. Намотайте липкую ленту шириной 2” на участки приблизительно
100 см (4 дюйма) с обеих сторон срезанного конусного манжетного
уплотнения (рис. 12).
3. Привяжите отрезки шнура к закрытым лентой участкам конусного
манжетного уплотнения на расстоянии приблизительно 2,5 см (1
дюйм) от среза (рис. 13).
4. Разместите конусное манжетное уплотнение на валу и растяните
до обеспечения небольшого нахлеста. Свяжите отрезки шнура
вместе для удержания конусного манжетного уплотнения в данной
позиции (рис. 14).
5. Для придания дополнительной прочности зачистите
контактирующие поверхности мелкой наждачной шкуркой.
6. После размещения конусного манжетного уплотнения в требуемом
месте на валу произведите очистку концов метилэтилкетоном
или спиртом и дождитесь полного высыхания (около 10 минут).
Обильно смажьте один из концов клейким веществом, избегая
касания поверхности руками или инструментами (рис. 15).
7. Соедините концы и добейтесь надлежащего выравнивания.
Удерживайте концы в течение около 60 секунд (рис. 16).
8. Завершение стыкового соединения может быть продолжено
через 15 минут. Удалите излишки клейкого вещества с участков
рядом со стыковым соединением при помощи наждачной шкурки.
Убедитесь в ровном соединении поверхностей стыка кромки и
контактирующей поверхности (рис. 17).
9. Удалите шнур и ленту (рис. 18).
10. Проверьте стыковое соединение растягиванием (рис. 19).
Рис. 12. Рис. 13. Рис. 14. Рис. 15.
Рис. 16. Рис. 17. Рис. 18. Рис. 19.
Рис. 11.
