Инструкция по эксплуатации Baldor Редуктор скорости Dodge TORQUE-ARM
Страница 3
3
③
②
②
①
④
⑤
⑦⑧⑨⑩
⑥
⑥
⑥
⑥

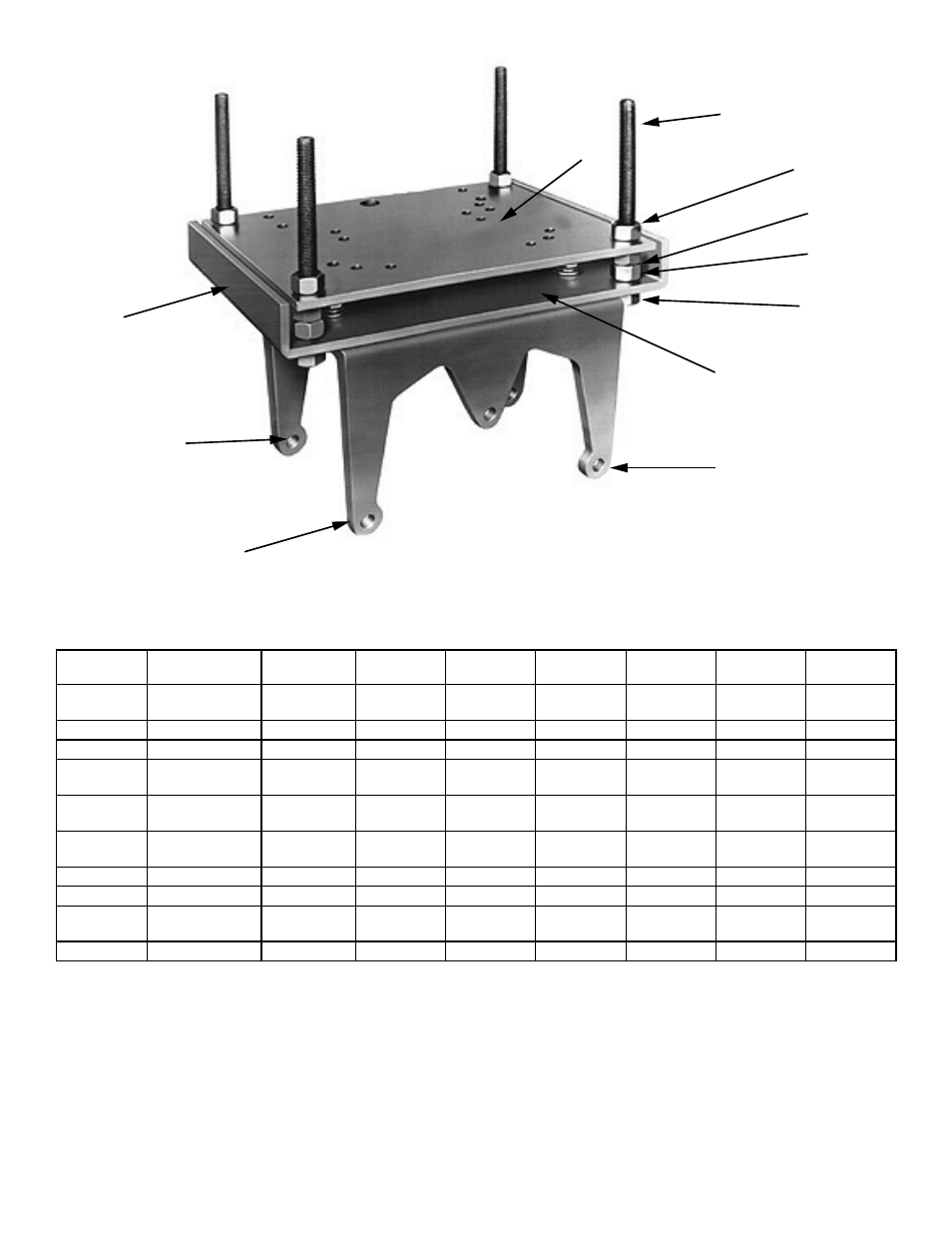

ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ МОНТАЖНЫХ ОСНОВАНИЙ ДВИГАТЕЛЕЙ TA1M ПО TA7M
СПРАВОЧНЫЙ
НОМЕР
НАЗВАНИЕ ДЕТАЛИ
ТРЕБУЕМОЕ
КОЛ-ВО
TA1M
АРТИКУЛ
TA3M
АРТИКУЛ
TA4M
АРТИКУЛ
TA5M
АРТИКУЛ
TA6M
АРТИКУЛ
TA7M
АРТИКУЛ
1
Корпусные
болты
① 3
411731
411732
411733
411734
411735
411736
2
Опора
2
241385
243385
244355
245385
246385
247385
3
Нижняя плита
1
351180
351180
354183
354183
356213
356287
4
Верхняя
пластина
1
351181
351181
354184
354184
356214
356268
5
Резьбовая
шпилька
4
408004
408004
408003
408003
408003
408591
6
Шестигранная
гайка
16
407122
407122
407279
407279
407279
407214
7
Болт
4
411102
411102
411102
411102
411102 ②
411102 ②
8
Шайба
4
419078
419078
419078
419078
419078 ②
419078 ②
9
Пружинная
шайба
4
419019
419019
419019
419019
419019 ②
419019 ②
10
Гайка
4
407282
407282
407282
407282
407282
407282
①
ТРЕБУЕТСЯ 2 ШТ. ДЛЯ TA1M
②
ТРЕБУЕТСЯ 6 ШТ. ДЛЯ TA6ML И TA7ML
