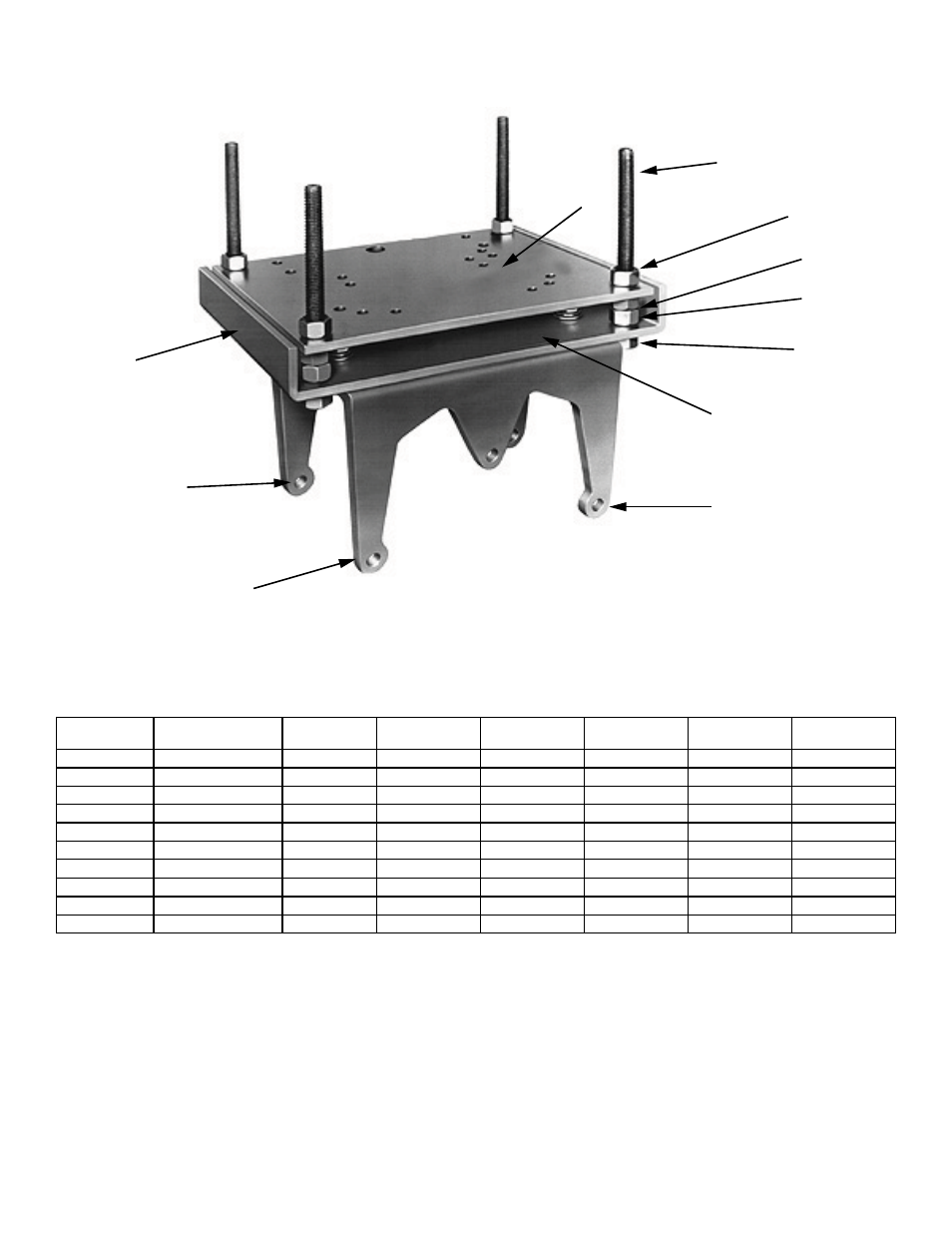

ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ МОНТАЖНЫХ ОСНОВАНИЙ ДВИГАТЕЛЕЙ TA3ML ПО TA7ML
СПРАВОЧНЫЙ
НОМЕР
НАЗВАНИЕ ДЕТАЛИ
ТРЕБУЕМОЕ
КОЛИЧЕСТВО
TA3ML
АРТИКУЛ
TA4ML
АРТИКУЛ
TA5ML
АРТИКУЛ
TA6ML
АРТИКУЛ
TA7ML
АРТИКУЛ
1 Корпусные болты 3 411732 411733 411734 411735 411736
2 Опора 2 243386 244354 245386 246386 247386
3 Нижняя плита 1 351180 354183 354183 356213 356267
4 Верхняя пластина 1 351181 354184 354184 356214 356268
5 Резьбовая шпилька 4 408004 408003 408003 408003 408591
6 Шестигранная гайка 16 407122 407279 407279 407279 407214
7 Болт 4 411102 411102 411102 411102 ① 411102 ①
8 Шайба 4 419078 419078 419078 419078 ① 419078 ①
9 Пружинная шайба 4 419019 419019 419019 419019 ① 419019 ①
10 Гайка 4 407282 407282 407282 407282 407282
① ТРЕБУЕТСЯ 6 ШТ. ДЛЯ TA6ML И TA7ML
