Муфты DODGE® PARA-FLEX®
Включая взрывобезопасные муфты
Внимательно ознакомьтесь с данными указаниями перед началом работ по монтажу или эксплуатации.
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска
привода отключите и установите предупредительную табличку
или опломбируйте источник питания перед производством
дальнейших работ. Невыполнение данного требования может
привести к травмам персонала.
МОНТАЖ ФЛАНЦА
Двухкомпонентные фланцы
СТАНДАРТНАЯ ВТУЛКА TAPER-LOCK PX40
B
Фланец
Внутреннее
зажимное
кольцо
Эластичный
элемент
B Эластичный
элемент
Фланец Внутреннее
зажимное кольцо.
B
Втулка TAPER-LOCK PX140 по 320
Эластичный
элемент
Фланец
Внешнее
зажимное
кольцо.
PXFBX

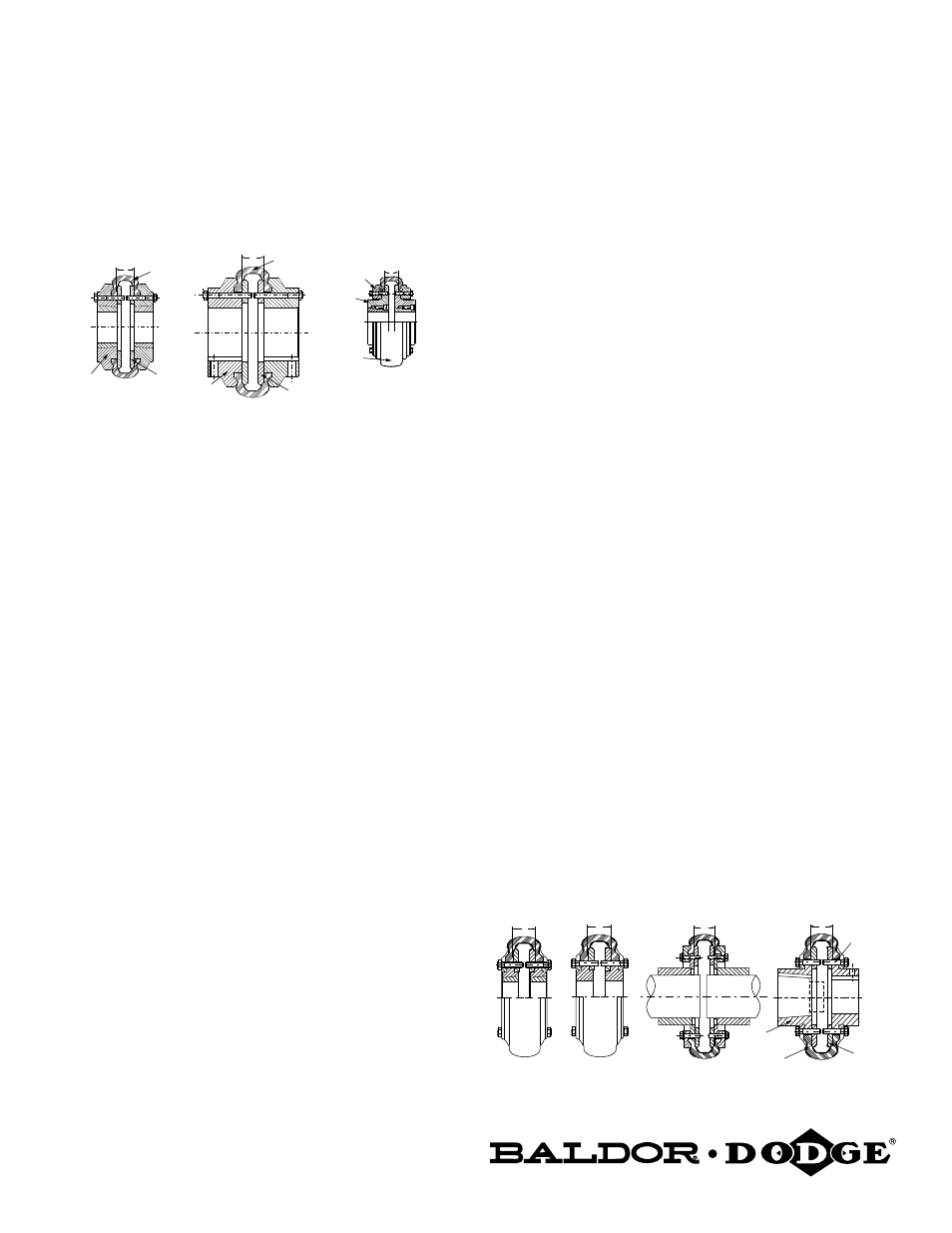

Рис. 1. Двухкомпонентные фланцы
1. При использовании фланца TAPER-LOCK ® следует установить втулку
во фланец согласно указаниям руководства по монтажу втулки.
2. Проверьте осевой люфт валов. Установите валы в срединную
точку осевого люфта. При наличии требований касательно
ограниченного торцевого люфта или в случае использования
подшипников скольжения следует обратиться за содействием в
компанию DODGE.
3. Соблюдайте размер В (см. рис. 1 и таблицу 1) для устанавливаемого
размера муфты. Установите и разместите фланцы на валах с
получением размера B при нахождении валов в окончательном
месте расположения.
При использовании фланца TAPER-LOCK зафиксируйте узел
фланца на валу с небольшим осевым люфтом, возникающим во
время затягивания. Попеременно затяните установочные винты
с рекомендованным крутящим усилием. В случае использования
устанавливаемого с зазором фланца с цилиндрическим
проходным отверстием (FBX) следует затянуть установочные
винты до значений, указанных в таблице 2. Выровняйте
фланцы при помощи высокоточного оборудования, например,
индикаторов с круговой шкалой или лазерных инструментов.
При невозможности использования высокоточного оборудования
допускается применение менее аккуратных мерительных
инструментов, угольников и толщиномеров. В случае
использования линейки или толщиномеров обратитесь к рис.
3 и проверьте угловую несоосность посредством определения
размера B в четырех точках под углом 90° друг от друга. Производите
регулировку оборудования до установления результатов четырех
измерений в пределах значения C, указанного в таблице 1. В
случае применения угольника следует проверить параллельную
несоосность посредством размещения инструмента на наружном
диаметре фланцев в четырех точках под углом 90° друг от друга.
Зазор между фланцем и угольником не должен превышать 0,8 мм.
Для достижения максимальных эксплуатационных характеристик
муфты следует выровнять муфту максимально аккуратно во время
первоначальной установки.
4. Удалите любые антикоррозийные смазочные вещества или масло со
стороны канавки зажимных колец. Выверните, не извлекая, винты
зажимных колец, оставив сцепленными один-два витка резьбы и
перейдите к указаниям раздела по монтажу гибкого элемента.
Трехкомпонентные фланцы
1. Снимите зажимные кольца с фланцев. Разместите внешние
зажимные кольца на валы стороной канавки по направлению к
торцу вала.
2. При использовании фланца TAPER-LOCK следует установить втулку
во фланец согласно указаниям руководства по монтажу втулки.
3. Проверьте осевой люфт валов. Установите валы в срединную
точку осевого люфта. При наличии требований касательно
ограниченного торцевого люфта или в случае использования
подшипников скольжения следует обратиться за содействием в
компанию DODGE.
4. Соблюдайте размер В (см. рис. 2 и таблицу 1) для устанавливаемого
размера муфты. Установите и разместите фланцы на валах с
получением размера B при нахождении валов в окончательном
месте расположения.
При использовании фланца TAPER-LOCK зафиксируйте узел
фланца на валу с небольшим осевым люфтом, возникающим во
время затягивания. Попеременно затяните установочные винты
с рекомендованным крутящим усилием. В случае использования
устанавливаемого с зазором фланца с цилиндрическим
проходным отверстием (FBX) следует затянуть установочные
винты до значений, указанных в таблице 2. Выровняйте
фланцы при помощи высокоточного оборудования, например,
индикаторов с круговой шкалой или лазерных устройств.
При невозможности использования высокоточного оборудования
допускается применение менее аккуратных мерительных
инструментов, угольников и толщиномеров. В случае
использования линейки или толщиномеров обратитесь к рис.
3 и проверьте угловую несоосность посредством определения
размера B в четырех точках под углом 90° друг от друга. Производите
регулировку оборудования до установления результатов четырех
измерений в пределах значения C, указанного в таблице 1. В
случае применения угольника следует проверить параллельную
несоосность посредством размещения инструмента на наружном
диаметре фланцев в четырех точках под углом 90° друг от друга.
Зазор между фланцем и угольником не должен превышать 0,8 мм.
Для достижения максимальных эксплуатационных характеристик
муфты следует выровнять муфту максимально аккуратно во время
первоначальной установки.
5. Удалите любые антикоррозийные смазочные вещества или масло
со стороны элемента зажимных колец. Установите зажимные кольца
на фланцы с зацеплением только одного-двух витков резьбы и
перейдите к указаниям раздела по монтажу гибкого элемента.
B
PX50-120 TL
B
PXFBS
B
PXBBS PXTBS
B
Фланец
Эласт.
Внутр.
Наружн.
Рис. 2. Трехкомпонентные фланцы
