Добавление кабеля питания для rdp – Инструкция по эксплуатации APC Распределительная панель (RDP) монтажного шкафа(стойки)
Страница 24
Техническое обслуживание—Добавление автоматических выключателей и кабелей питания
18
распределительная панель (RDP) монтажного шкафа (стойки) - Установка и эксплуатация
Добавление кабеля питания для RDP
Прежде чем добавить кабель питания, добавьте автоматический выключатель.

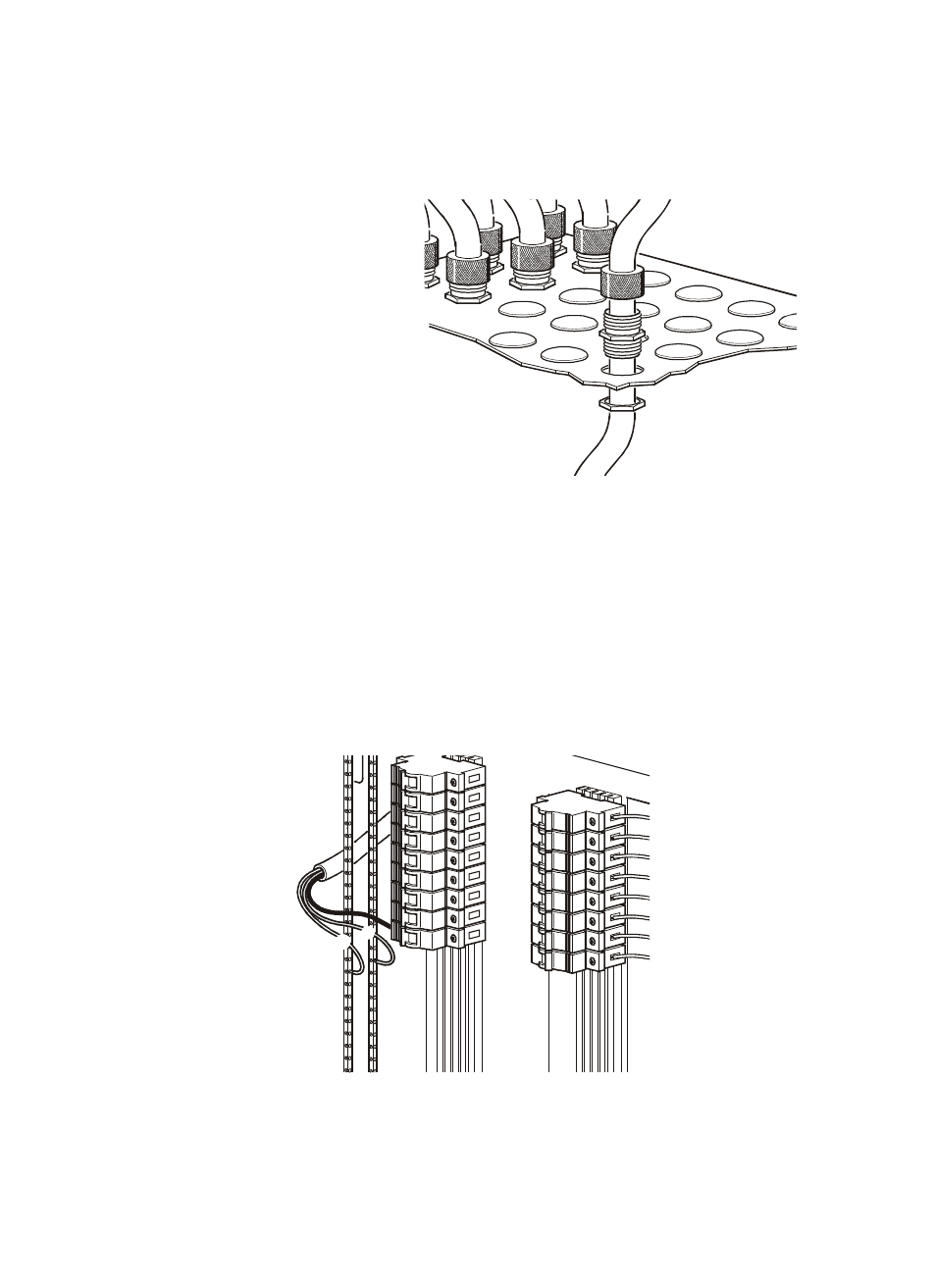

1. Установите в любой свободной
заглушке в верхней части RDP
разъем регулировки натяжения.
2. Протяните достаточное
количество кабеля питания через
разъем регулировки натяжения
для подсоединения к новому
автоматическому выключателю.
3. Затяните разъем регулировки
натяжения.
4. На передней панели RDP, подсоедините отдельные жилы кабеля питания:
a. Подсоедините провода L1, L2 и L3 к автоматическим выключателям.
b. Подсоедините нейтральный провод к ближайшему свободному контакту подключения
на нейтральной шине.
c. Подсоедините провод заземления к ближайшему свободному контакту подключения
на шине заземления.
