Подайте питание на подключенное оборудование – Инструкция по эксплуатации APC Распределительная панель (RDP) монтажного шкафа(стойки)
Страница 17
Установка—Подайте питание
распределительная панель (RDP) монтажного шкафа (стойки) - Установка и эксплуатация
11

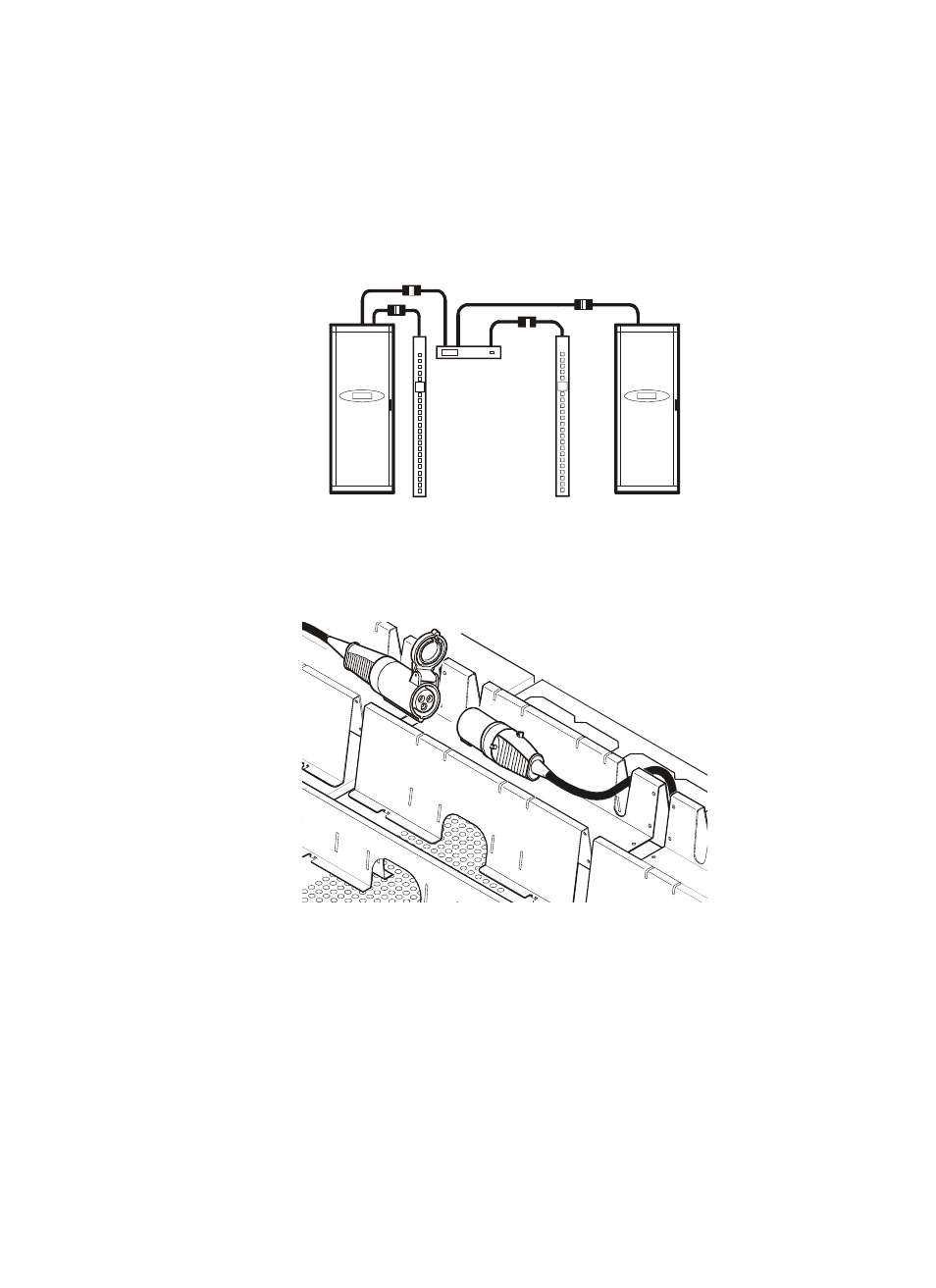

– Для устройств с двумя входами в системе с резервированием и автоматом ввода
резерва: Подсоедините кабель питания, идущий от каждого устройства распределения
электропитания (PDU) к входам A и B автомата ввода резерва, другой кабель питания,
идущий от одной панели RDP, - к устройству распределения электропитания (PDU) для
монтажа в стойку, а кабель питания автомата резервирования - ко второму устройству
распределения электропитания (PDU) для монтажа в стойку, установленному в шкафе
NetShelter VX.
5. Проложите кабель питания соответствующего устройства управления питанием APC,
идущий из каждого шкафа NetShelter VX, через крышу монтажного шкафа и через паз в
задней стороне защитного желоба к разъему соответствующего кабеля питания, идущего
от RDP. Соедините разъемы, и крутите их по часовой стрелке, чтобы их зафиксировать.
Подайте питание на подключенное оборудование
Для подачи питания на подключенное оборудование включите (положение ON)
автоматические выключатели распределительной панели RDP.
