Инструкция по эксплуатации APC Переключатель резерва источника бесперебойного питания
Страница 7
990-0253A, ред. 2 6/99
3
1. Установить переключатель резервного питания.
•
Перед включением устройства в сеть следует установить необходимый Smart Slot блок в разъем
SmartSlot (см. информацию на нашем вебсайте по адресу www.apcc.com). Необходимо следовать
инструкциям, поступающим вместе с дополнительным блоком.
Примечания
1.
Для обеспечения различных способов управления в данном ПРП предусмотрен разъем
SmartSlot с интеллектуальной поддержкой. Относительно различных дополнительных
Smart Slot блоков см. информацию на страничке компании APC в Интернете:
www.apcc.com.
2.
В настоящее время дополнительные блоки для управления по сети с использованием
протокола SNMP разъемом SmartSlot ПРП не поддерживаются. Управление
предпочтительным ИБП типа Smart-UPS по SNMP осуществляется управляющей платой
Web/SNMP, вставляемой в разъем SmartSlot ИБП типа Smart-UPS.
3.
Другие SmartSlot блоки следует подсоединять к переключателю, а не к источнику
бесперебойного питания.
4.
Питание ПРП осуществляется через входные устройства подключения сетевого питания
ПРП (розетки).
5.
Сведения о множестве конфигураций вспомогательных блоков, реализуемых с помощью
разъема SmartSlot, см. на нашем вебсайте по адресу www.apcc.com.
•
При установке ИБП необходимо следовать указаниям по монтажу, приведенным в «Руководстве
пользователя» ИБП.
•
Вставить штекеры силовых кабелей, прилагаемых к ПРП, в каждый ИБП.
•
Необходимо, чтобы оба ИБП обеспечивали на выходе синусоидальные напряжения с
одинаковыми характеристиками.
Примечание
В комплект включены проушины и направляющие 1U для стойки, предназначенной для
монтажа переключателя резервного питания (в стойке на четырех опорах). Выполняйте
монтаж в соответствии с указаниями, при прокладке проводов предусматривайте
максимальную их доступность.
Монтаж проушин
1.

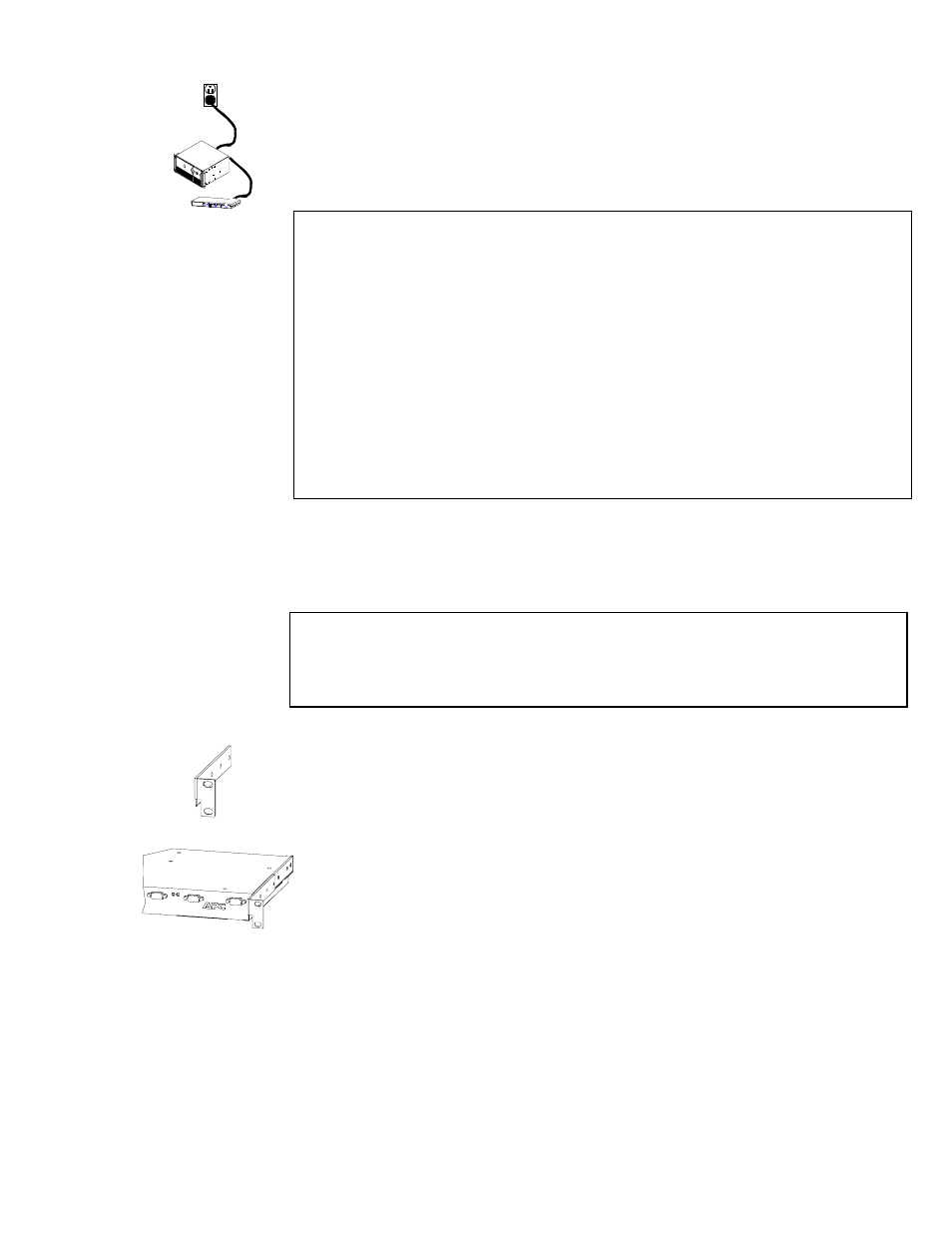

Для переключателя резервного питания предусмотрены две проушины. В каждой проушине
имеются четыре монтажных отверстия, как показано на рисунке слева (переднее отверстие
закрыто проушиной).
2.
По сторонам переключателя резервного питания имеются по четыре соответствующих отвер-
стия. Чтобы оставить место для прокладки проводов и установить соединители заподлицо с
передней панелью стойки, совместите второе отверстие по счету от передней стороны каждой
проушины ! с передним отверстием на соответствующей стороне переключателя резервного
питания. (Возможны отступления — совместите наиболее удобные в данном случае
отверстия.) Закрепите проушину на переключателе резервного питания с помощью
предусмотренных винтов. Затем проушины должны быть смещены вперед от передней
стороны переключателя резервного питания и повернуты под соответствующим углом по
отношению к нему, так чтобы их можно было прикрепить к стойке. На рисунке слева показан
переключатель резервного питания с установленными проушинами.
!
!
"
