APC Переключатель резерва источника бесперебойного питания - Инструкция (Страница 11)

990-0253A, ред. 2 6/99 7
ции по эксплуатации

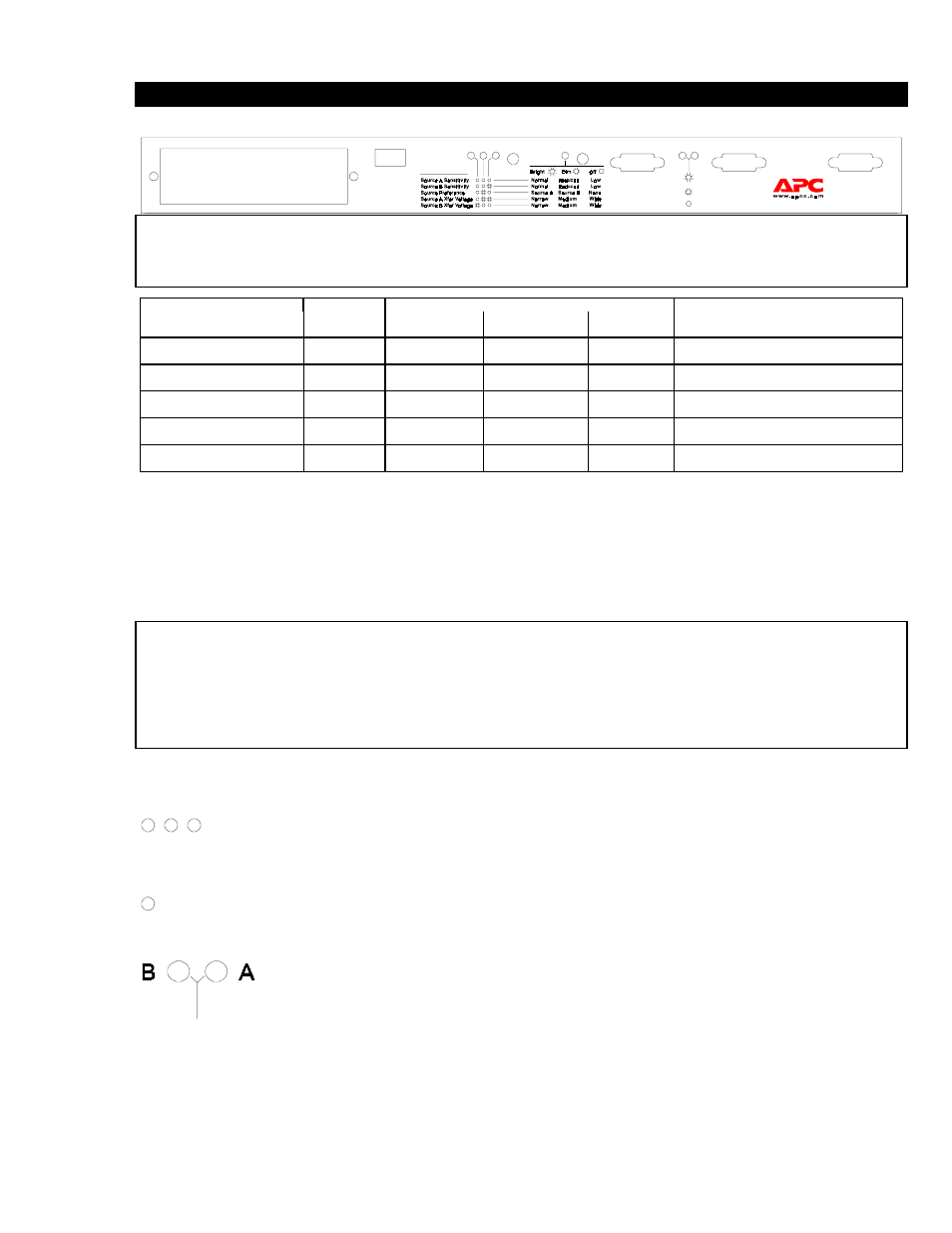

Вид спереди
EP O
E m e rge ncy
P o w er O ff
R
T
N
I
N
+ 2
4
F unc tio n
S ta tus S elect S ta tus S elect To UP S B AC S o urce To UP S A
B A
L ev el
S o u r c e s e le c te d B r ig h t
S o u r c e O K , b u t n o t s e l e c t e d D im
S o u r c e n o t O K O ff
To Server
R e d u n d an t S w itch
Примечание
В данной модели должны использоваться только приведенные ниже заводские установки, вводимые по умолчанию.
Убедиться в том, что они являются текущими установками на приобретенном Вами устройстве. Дополнительные
установки предназначены для будущих модернизированных устройств.
Функция Заводская Варианты на выбор пользователя Описание
установка по
умолчанию
Яркое свечение
светодиода
Слабое свечение
светодиода
Светодиод
отключен
Чувствительность источника A Пониженная Нормальная Пониженная Низкая Задает чувствительность переключения (по
состоянию линии питания)
Чувствительность источника B Пониженная Нормальная Пониженная Низкая Задает чувствительность переключения (по
состоянию линии питания)
Предпочтение источника Источник A Источник A Источник B Отсутствует Выбирает предпочтительный источник
переменного тока
Диап. напряж. перекл.
источника A
Средний Узкий Средний Широкий Задает диапазон напряжения переключения
Диап. напряж. перекл.
источника B
Средний Узкий Средний Широкий Задает диапазон напряжения переключения
Аварийное отключение электропитания
ИБП может быть отключен дистанционно управляемым устройством аварийного отключения электропитания [Emergency Power Off
(EPO)]. Это устройство широко применяется в компьютерных центрах и лабораториях, где по соображениям техники безопасности
предусмотрено удаленное отключение энергоснабжения нагрузок. Для подсоединения ПРП и подключенного к нему ИБП к системе
аварийного отключения электропитания необходимо использовать разъем EPO. Для подсоединения клеммы +24 к клемме IN (вход)
следует использовать нормально разомкнутый контакт. Квалифицированный электрик может подключить внешнюю четырех
штыревую розетку синего цвета к системе аварийного отключения. При включении системы аварийного отключения электропитания
ИБП не будет переходить в режим работы от батареи.
Меры предосторожности
Интерфейсом EPO является безопасная низковольтная цепь [Safety Extra Low Voltage (SELV)], которая может быть соединена
только с другими соответствующими цепями SELV.
Интерфейс EPO предназначен для контроля цепей, в которых отсутствует определенный потенциал напряжения. Такие цепи
замыкания могут быть выполнены с помощью выключателя или реле, надлежащим образом изолированного от линии
электроснабжения. Соединение интерфейса EPO с какой-либо цепью помимо замыкающей цепи может привести к повреждению
переключателя резервного питания.
Программирование пользователем с лицевой панели
Установки режимов работы могут быть заданы пользователем с помощью органов управления, предусмотренных на лицевой панели
ПРП.
Светодиодный индикатор выбора функций
Три зеленых светодиода Function Select (выбор функций) показывают, какой программируемый параметр выбран пользователем для
выдачи состояния на дисплее или модификации. Для циклического прохождения по пяти конфигурируемым пользователям
позициям, указанным выше, использовать расположенную слева кнопку Select (выбор).
Светодиодный индикатор состояния функции
Зеленый светодиод Function Status (состояние функции) указывает состояние выбранной пользователем программируемой функции.
Для циклического прохождения по имеющимся вариантам использовать расположенную справа кнопку Select (выбор).
Светодиодный индикатор источника переменного тока
Зеленый светодиод линии питания указывает ее состояние и произведенный выбор по каждому источнику:
яркое свечение = нормальное состояние источника, источник выбран; тусклое свечение = нормальное
состояние источника, источник не выбран; выключен = неудовлетворительное состояние источника; один
светодиод мигает с периодом 1 с, а второй – выключен = состояние обоих источников переменного тока
выходит за пределы допуска.
Чувствительность источника и переходное напряжение
Для регулирования качества напряжения электропитания могут быть изменены чувствительность источника и напряжение перехода,
для чего используются органы управления, предусмотренные на лицевой панели. Однако следует использовать лишь приведенные
выше заводские уставки по умолчанию.
