990-0253A, ред. 2 6/99
6

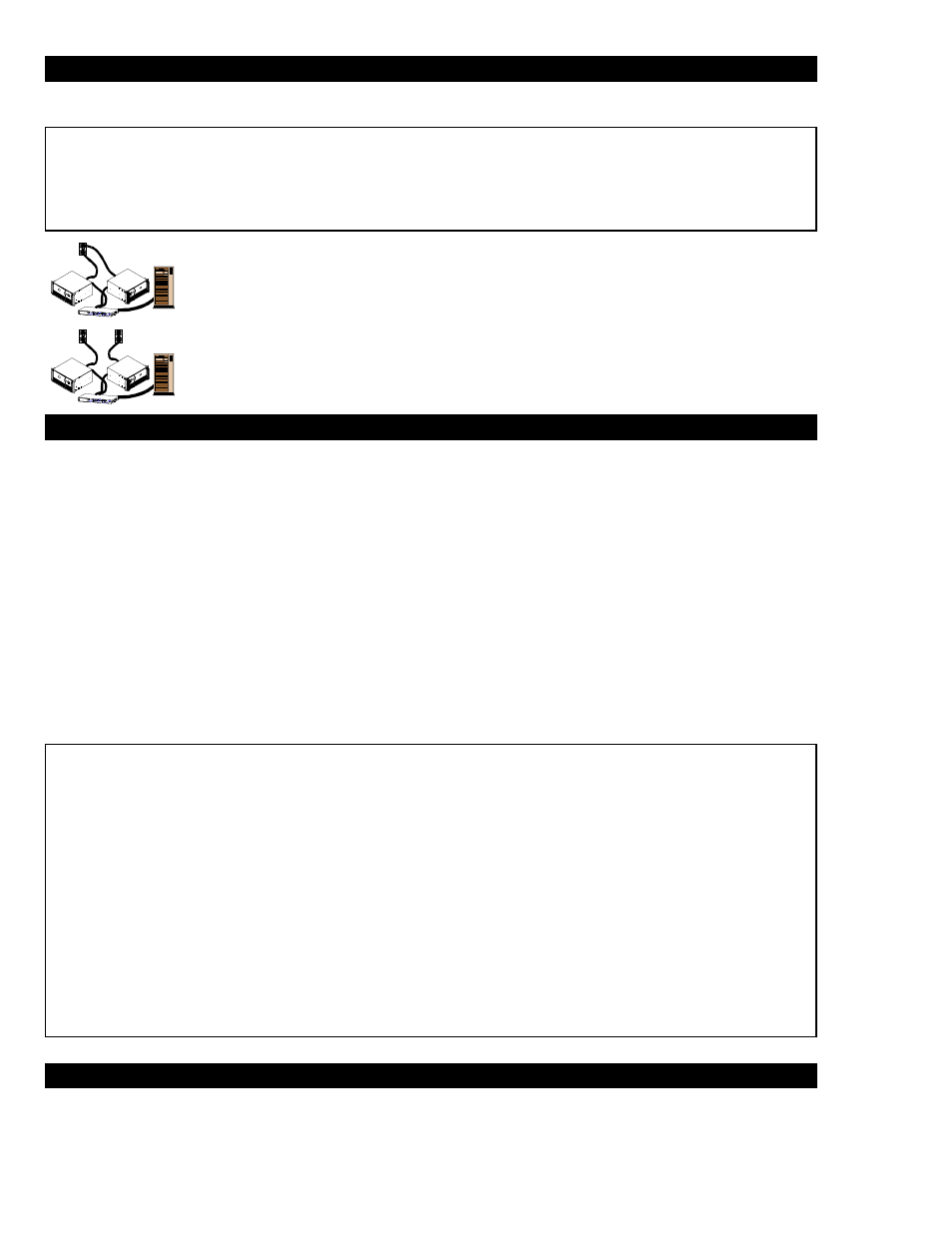

Поддерживаемые конфигурации
Ниже представлены две конфигурации включения переключателя резервного питания. Более подробные сведения об этих и других
поддерживаемых конфигурациях можно получить на страничке компании APC в Интернете: http://www.apcc.com.
Примечания:
•
Переключатель резервного питания не поддерживает связи с дополнительными блоками, установленными в ИБП, за
исключением дополнительных блоков, использующих протокол SNMP.
Данные устройства требуется инсталлировать в
переключатель резервного питания.
•
Необходимо, чтобы оба ИБП обеспечивали на выходе синусоидальные напряжения с одинаковыми характеристиками.
Возможная конфигурация. Переключатель резервного питания с двумя источниками Smart-UPS,
подсоединенными к одной линии переменного тока.
Такая конфигурация не является рекомендуемой, поскольку оба ИБП зависят от одного источника
электроснабжения на объекте.
Оптимальная конфигурация. Переключатель резервного питания с двумя источниками Smart-UPS,
подключенными к 2 раздельным линиям переменного тока.
Такая конфигурация лучше рассмотренной выше, поскольку каждый UPS получает электропитание от
отдельного источника электроснабжения на объекте.
Процедура конфигурирования программного обеспечения PowerChute
®
plus
1.
Инсталлировать программу PowerChute
®
plus в соответствии с указаниями прилагаемой «Инструкции по инсталляции
программного обеспечения».
2.
На лицевой панели переключателя резервного питания задать предпочтение источнику В.
3.
Включить компьютер, на котором установлена программа PowerChute
®
plus.
4.
Запустить программу PowerChute
®
plus. Связь будет поддерживаться с ИБП-B.
5.
Сконфигурировать ИБП-B в соответствии со своими требованиями.
6.
Задать идентификатор UPS ID для ИБП_B.
7.
На лицевой панели переключателя резервного питания задать предпочтение источнику A.
8.
Перезапустить компьютер, на котором установлена программа PowerChute
®
plus.
9.
Запустить программу PowerChute
®
plus. По умолчанию связь будет осуществляться с источником ИБП-А.
10.
Сконфигурировать ИБП-А в соответствии со своими требованиями.
11.
Задать идентификатор UPS ID для ИБП_А.
Примечания
Высокая готовность является состоянием, в котором оба ИБП готовы обеспечивать электроснабжение переменным током.
Стандартная готовность соответствует состоянию, в котором только один ИБП готов к обеспечению резервного
электроснабжения переменным током.
Причиной выдачи программой PowerChute сообщения «self test failed: invalid test» (отказ самопроверки: проверка
недействительна), которое свидетельствует о переходе от высокой готовности к обычной готовности, являются следующие
обстоятельства:
⇒
отказ при выполнении самопроверки
⇒
нарушение связи с альтернативным ИБП
⇒
выход напряжения альтернативного ИБП за допустимые пределы
⇒
Если произошел отказ ИБП-А, то это обстоятельство обнаруживается ПРП, и он переключает силовой вход питания
нагрузки переменным током и коммуникационный порт программы PowerChute на ИБП-В.
Когда выбранный ИБП выполняет самотестирование, ПРП переключается на другой ИБП, что ведет к выполнению
самопроверок этим ИБП, после чего происходит переключение обратно.
Хранение
Переключатель резервного питания хранить покрытым в вертикальном положении в прохладном сухом месте при температуре -
15 – +50
°
C.
