Инструкция по эксплуатации APC Комплект внешних аккумуляторных батарей ,модель 2U ́Rack and Stack
Страница 9
990-1022,
Пересм. изд. 1 2/01
5
Не вставайте на источник бесперебойного питания. Его корпус не
рассчитан выдерживать такой дополнительный вес.
Если источник устанавливается штабелем вместе с комплектом внешних
батарей, устанавливайте источник на комплекте батарей 2U. На крышке
комплекта батарей предусмотрены углубления для опорных прокладок
источника бесперебойного питания или другого комплекта батарей.
У
СТАНОВКА КОМПЛЕКТА БАТАРЕЙ В СТОЙКЕ
Комплект батарей поставляется со стандартными 19-дюймовыми (46,5 см) крепежными
направляющими, скобами и кронштейнами. Комплект можно устанавливать в стойках с
любыми обычными отверстиями для крепления оборудования (прямоугольными, круглыми с
резьбой или круглыми без резьбы). Поставляется все необходимое для крепления
оборудование.
Для того, чтобы облегчить тяжелый комплект аккумуляторных батарей, можно удалить
батареи на время выполнения операций ориентации и установки комплекта в стойке. Если вы
не желаете удалять батареи, перейдите к выполнению инструкций, приведенных в подразделе
«Установка комплекта батареи в стойке» (см. ниже).

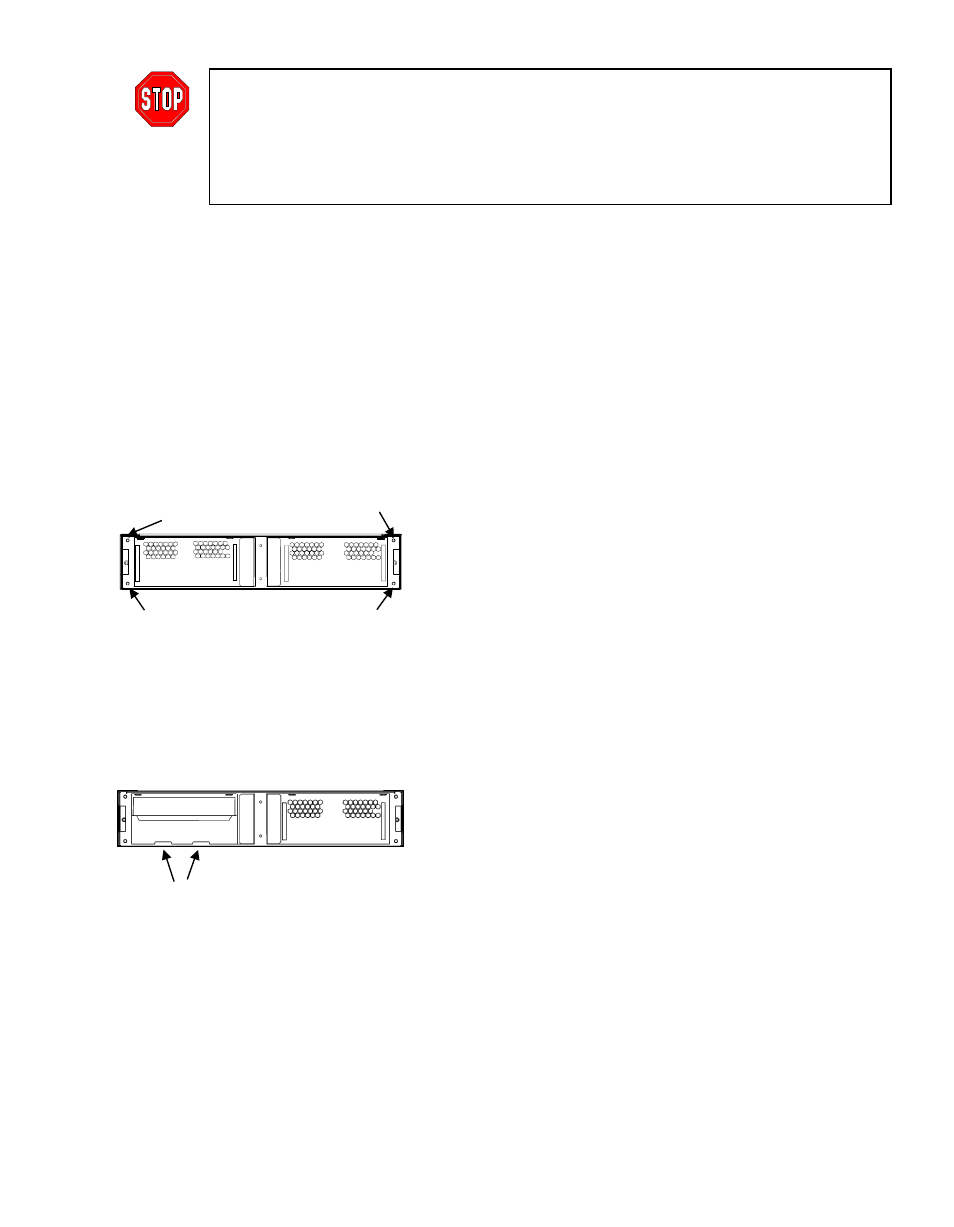

Удаление лотков батарей
В каждом комплекте содержатся две батареи. Доступ к
ним можно получить спереди. Для выполнения
следующей операции требуется отвертка с
крестообразным наконечником.
1. Пользуясь отверткой, удалите два винта # дверцы
каждого из двух отделений для батарей, и
откройте дверцы (на петлях центральной
переборки).
2. Для того, чтобы отсоединить батарею, выньте
белый провод, вложенный в углубление над
батареей. Этот провод служит захватом
соединительного разъема. Возьмитесь за провод и
с силой потяните его на себя.
3. Будьте осторожны при обращении с тяжелой
батареей, выполняя следующую операцию.
Взявшись за рукоятку лотка батареи $, почти
полностью выдвиньте лоток из стойки (так, чтобы
были видны все четыре элемента батареи). Затем,
поддерживая лоток снизу, приподнимите задний
край лотка над упорами %.
4. Поддерживая новый лоток с обеих сторон,
совместите его с отделением стойки, слегка
приподняв его задний край над упорами %. Затем
выровняйте лоток батареи и вставьте его в стойку.
%
$
#
#
#
#
