Инструкция по эксплуатации APC Комплект внешних аккумуляторных батарей ,модель 2U ́Rack and Stack
Страница 11
990-1022,
Пересм. изд. 1 2/01
7

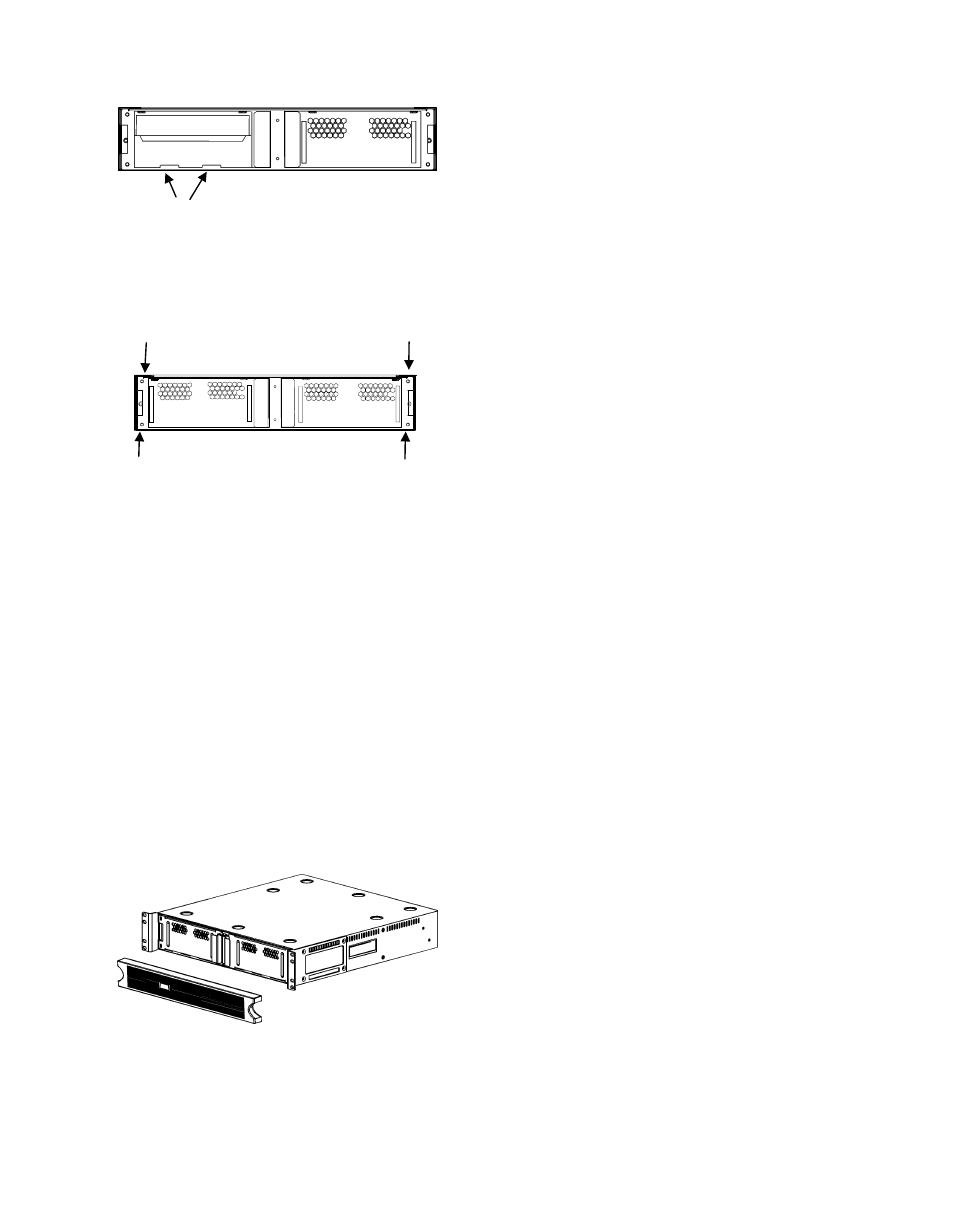

Повторная установка лотка батарей
Если вы удалили лоток или оба лотка батарей перед
установкой в стойке комплекта батарей, снова
установите каждый из удаленных лотков батарей.
Поддерживая лоток батарей снизу, совместите его с
отверстием открытого отделения для батарей.
Слегка наклоните лоток так, чтобы приподнять его
над упорами # в отверстии отделения. Затем
выровняйте лоток и вставьте его в отделение.
П
ОДСОЕДИНЕНИЕ БАТАРЕИ И ЗАКРЕПЛЕНИЕ ПЕРЕДНЕЙ ОПРАВКИ
Доступ к батарее можно получить с передней
стороны источника бесперебойного питания. Для
выполнения следующей операции потребуется
отвертка с крестообразным наконечником.
1. Пользуясь отверткой, удалите два винта #
дверцы каждого из двух отделений для
батарей, и откройте дверцы (на петлях
центральной переборки).
2. Найдите соединительный гнездовой разъем
батареи сбоку на лотке батареи.
3. Для того, чтобы подсоединить батарею,
вставьте штепсельный разъем батареи в
гнездовой разъем так, чтобы металлические
компоненты внутри разъемов контактировали.
С силой сожмите разъемы, чтобы обеспечить
надежное соединение. В момент правильного
соединения разъемов вы услышите
характерный щелчок.
4. Вложите белый провод и кабели батареи в
углубление над лотком батареи.
5. Закройте дверцу отделения батареи и
установите крепящие ее винты.
6. Распакуйте оправку. Совместите выступы с
обоих концов оправки с пазами на передней
панели комплекта батарей, и осторожно
вставьте оправку так, чтобы выступы
защелкнулись в пазах.
#
#
#
#
#
