Environmental Monitoring Unit. Установка и быстрое начало работы
3
Обзор
Передняя панель
На передней панели блока Environmental Monitoring Unit находится
порт консоли RS232, через который устройство подключается
к локальному компьютеру с помощью кабеля для настройки
(940-0103). Используя последовательный интерфейс, можно
получать всю информацию о настройке, состоянии, обслуживании
и диагностике блока.

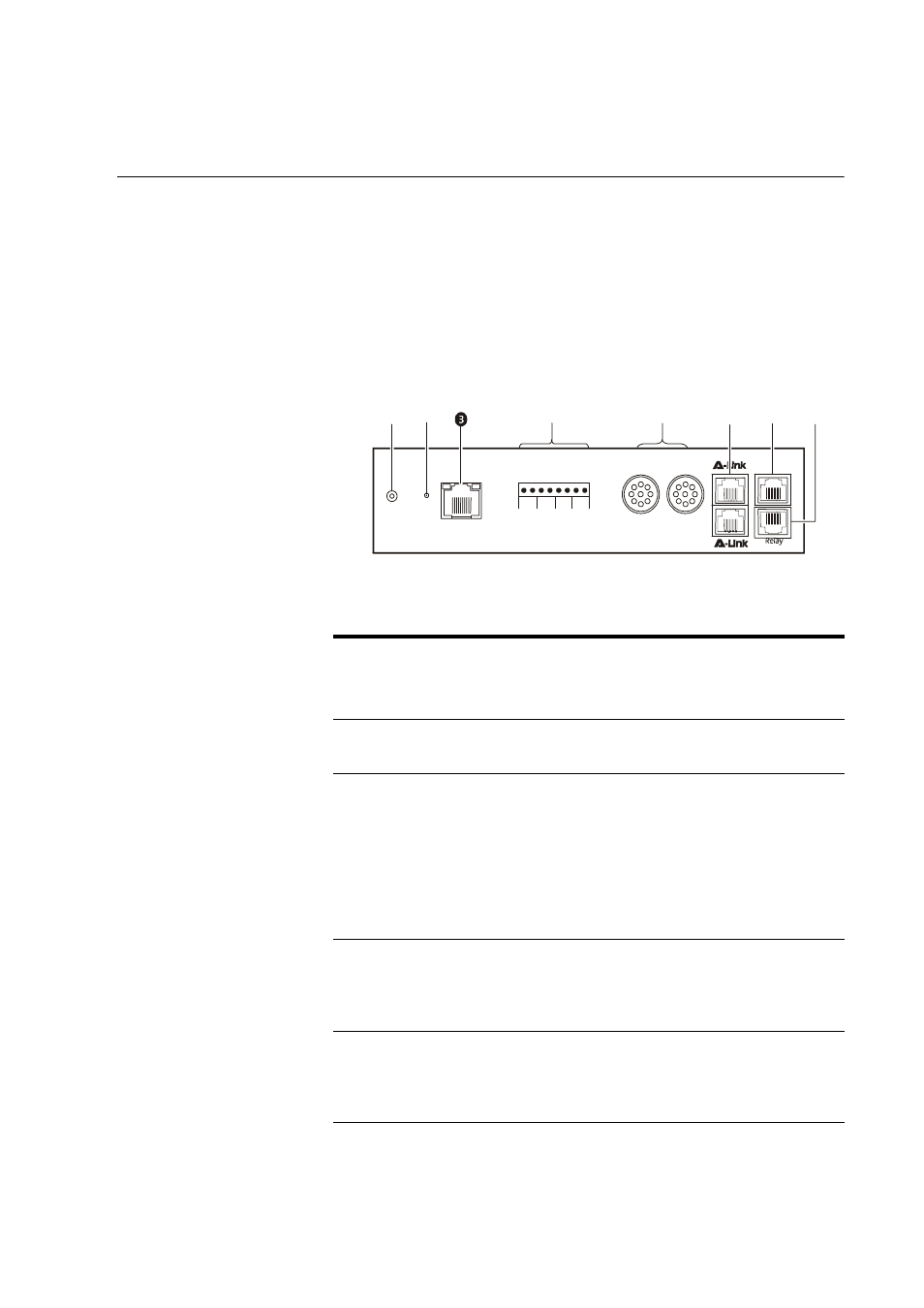

Задняя панель
Элемент
Функция
1
Индикатор
питания
Указывает наличие или отсутствие питания
блока (зеленый: питание есть; не светится:
питания нет).
2
Кнопка "Reset"
Сброс настроек
блока
. Это не повлияет
на работу подключенных устройств.
3
Индикаторы
скорости 10/100
и дуплексного
соединения
Индикаторы скорости 10/100: указывают
трафик в сети (зеленый: работа со скоростью
10 Мбит/с; оранжевый: работа со скоростью
100 Мбит/с).
Индикаторы дуплексного соединения:
указывают способ передачи данных в сети
(не горят: работа в полудуплексном режиме;
горят: работа в дуплексном режиме).
4
Разъемы
пользователя
Обеспечивают четыре входных разъема
пользователя для подключения нормально
разомкнутых или нормально замкнутых
входных контактов.
5
Разъемы для
местных датчиков
температуры и
влажности
Обеспечивают подключение до двух локальных
датчиков температуры/влажности.
Alarm
Beacon
Probe 2
Probe 1
10/100
Status
10/100Base-T
Temperature/
Humidity
Reset
Power
Output
User Contact Inputs
1
2
3
4
–+
–+
–+
–+
10 = Green
100 = Orange
