Инструкция по эксплуатации Antec SOLO II
Страница 22
22

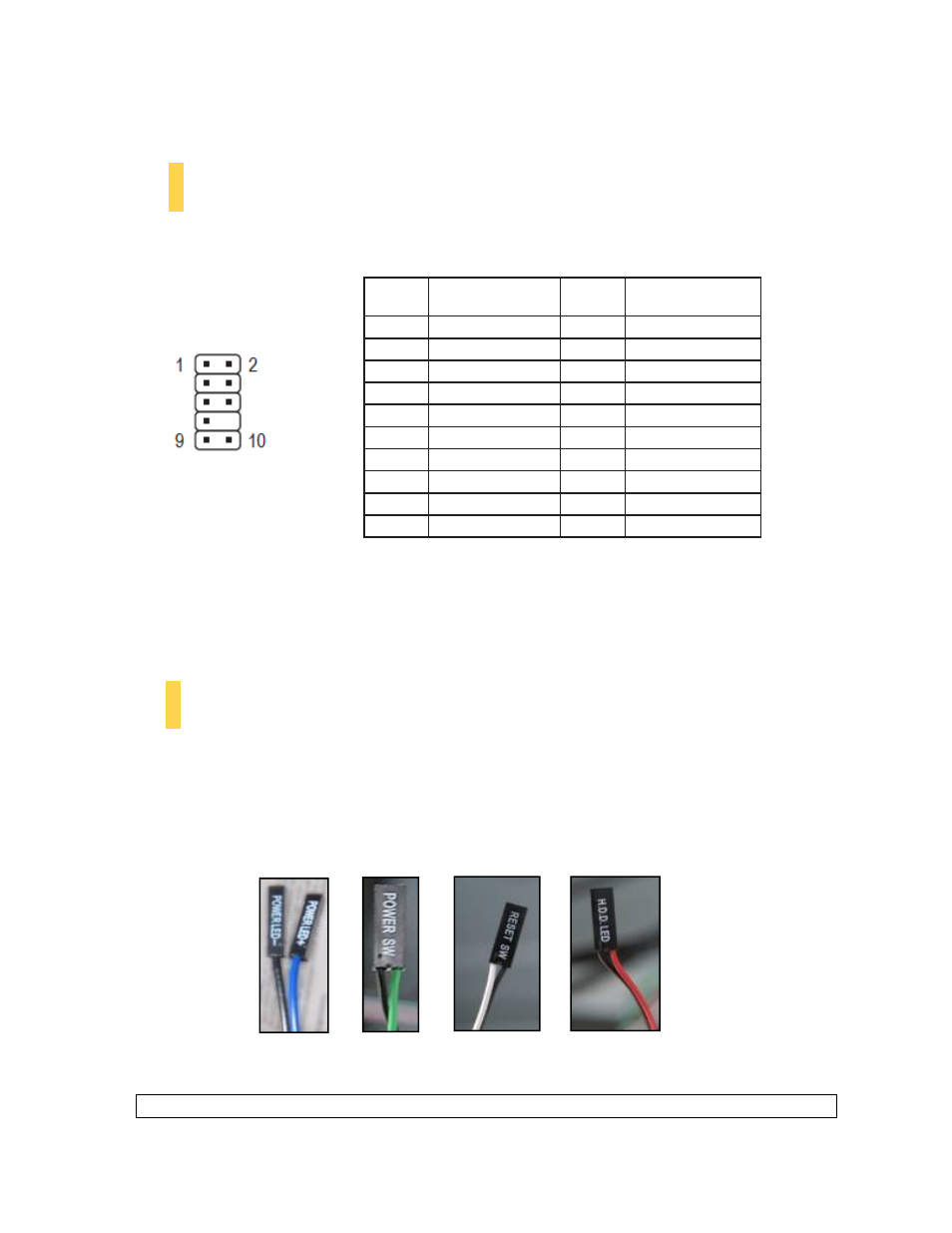

Pin
SignalNames
(HDA)
Pin
SignalNames
(AC’97)
1
MIC2L
1
MICIn
2
AGND
2
GND
3
MIC2R
3
MICPower
4
AVCC
4
NC
5
FRO-R
5
LineOut(R)
6
MIC2_JD
6
LineOut(R)
7
F_IO_SEN
7
NC
8
Key(nopin)
8
Key(nopin)
9
FRO-L
9
LineOut(L)
10
LINE2_JD
10
LineOut(L)
3.3
А
УДИОРАЗЪЕМЫ
AC’97/HD
На передней панели корпуса располагаются стандартный 10-контактный разъем Intel® AC’97 и
10-контактный разъем Intel® HDA (Аудио высокого разрешения).
Вы можете подключать разъем AC’97 или HDA в зависимости от модели материнской платы.
Определите расположение внутренних аудиоразъемов материнской платы или звуковой карты и
подсоедините соответствующий кабель. Расположение контактов см. в руководстве к
материнской плате или звуковой карте. Даже если система поддерживает оба стандарта, можно
использовать только один разъем.
3.4
Р
АЗЪЕМЫ ИНДИКАТОРОВ КНОПКИ ПИТАНИЯ
/
КНОПКИ ПЕРЕЗАГРУЗКИ
/
ЖЕСТКОГО ДИСКА
На передней панели расположены индикаторы и кнопки питания, перезагрузки и работы жесткого
диска. Соедините их с соответствующими разъемами на системной плате. Схему контактов см. в
руководстве к системной плате. Для индикаторов цветные провода — для положительных контактов (+).
Белые или черные провода — для отрицательных (–). Если индикатор не светится при включении
питания системы, попробуйте поменять провода местами. Подробнее о подключении индикаторов к
системной плате см. в руководстве пользователя системной платы.
Примечание: Для выключателей не имеет значения полярность (положительная и отрицательная)..
Выводы переключателей на передней
панели
