Инструкция по эксплуатации Antec SOLO II
Страница 21
21
Контак
т
Имя
сигнала
Контакт
Имя
сигнала
1
USBPower1
2
USBPower2
3
NegativeSignal1
4
NegativeSignal2
5
PositiveSignal1
6
PositiveSignal2
7
Ground1
8
Ground2
9
Key(NoConnection)
10
EmptyPin
3.1
USB
2.0

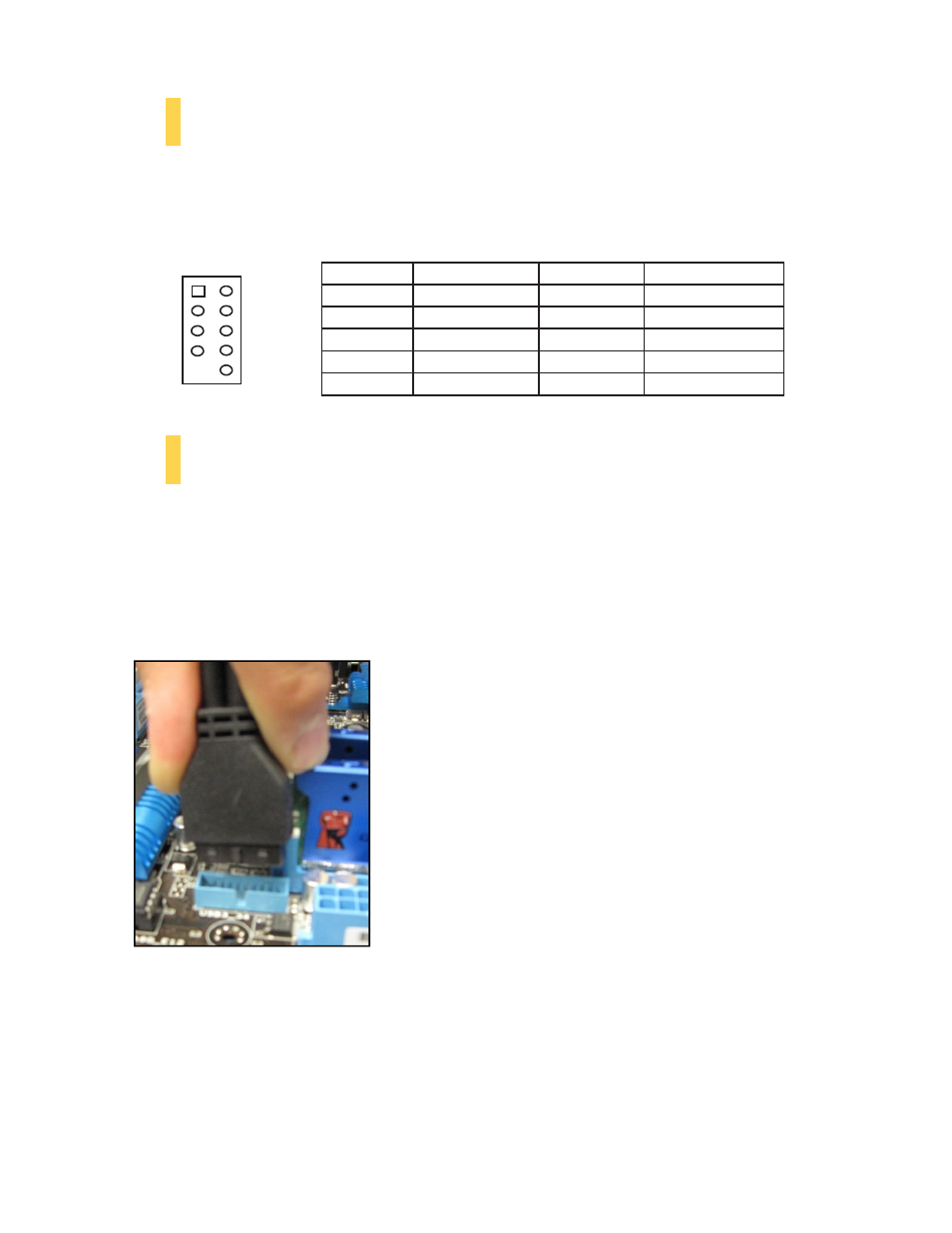

Подключение передней панели ввода / вывода USB кабеля к контактному разъему USB на
материнской плате. Обратитесь к руководству пользователя вашей материнской платы, чтобы
убедиться, что он соответствует таблице ниже:
3.2
USB
3.0
Корпус SOLO II оснащен двумя портами USB 3.0 на передней панели с соединительными
кабелями для подключения к материнской плате. Доступ к портам USB 3.0 с передней панели:
1.
найдите разъем USB 3.0 на материнской плате;
2.
подключите к разъему USB 3.0 на материнской плате кабель от портов. Соблюдайте
ориентацию разъема, чтобы не повредить контакты на материнской плате.
1 2
9 10
